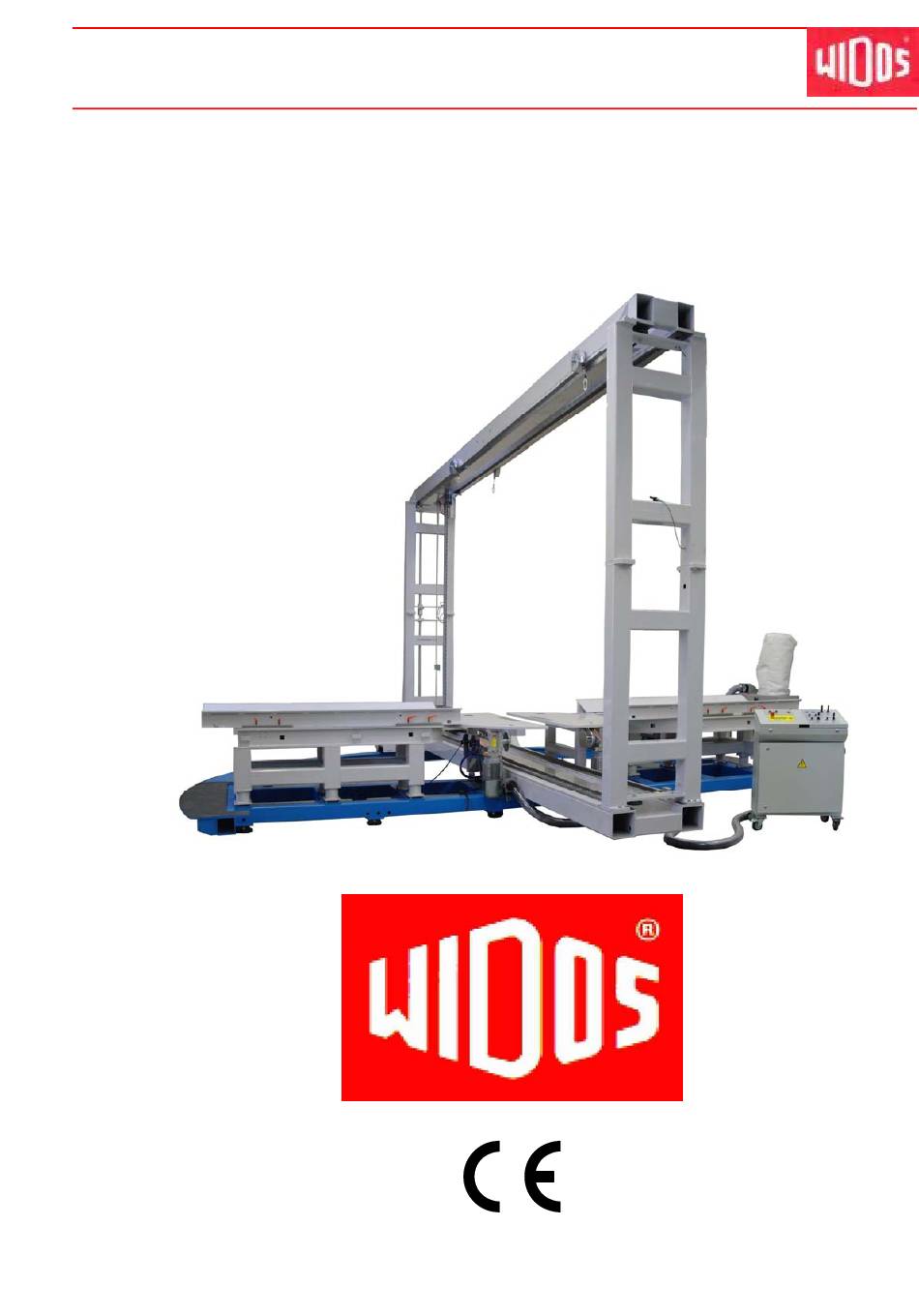

  • Seite 1 WIDOS Einsteinstr. 5 Telefon (0 71 52) 99 39 - 0 W. Dommer Söhne GmbH D-71254 Ditzingen-Heimerdingen Telefax (0 71 52) 99 39 – 40 info @ widos.de Internet: www.widos.de Kunststoffschweißtechnik Original Betriebsanleitung RSC 2500 Zur weiteren Verwendung aufbewahren! Sitz der Gesellschaft: D-71254 Ditzingen-Heimerdingen Amtsgericht Stuttgart HRB 200973 Geschäftsführer: Jürgen Dommer...

  • Seite 2: Produktidentifikation

    D - 09224 Grüna / Sachsen CH – 9201 Gossau Telefon: (03 71) 8 15 73 - 0 Telefon: +41 (0) 79 432 57 37 Telefax: (03 71) 8 15 73 - 20 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 2 von 63...

  • Seite 3: Einleitung

    Durch diese Aufteilung finden Sie die gesuchten Informationen leicht.  26.02.2013 WIDOS W. Dommer Söhne GmbH Einsteinstraße 5 D-71254 Ditzingen-Heimerdingen Alle Rechte vorbehalten Nachdruck, auch auszugsweise, nur mit Genehmigung der Firma gestattet. Technische Änderungen im Zuge des Fortschrittes vorbehalten 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 3 von 63...

  • Seite 4: Inhaltsverzeichnis

    BEDIENUNGS- UND ANZEIGEELEMENTE ..............15 4.1. Bedienpult ...........................16 4.1.1. Bedienfeld ........................16 4.1.2. Not-Halt – Schalter .......................17 4.1.3. Hauptschalter .......................17 4.1.4. Elemente im Schaltschrank..................18 4.2. Laser.............................19 4.3. Rohrauflagen und Prismen ....................19 4.4. Rohre spannen........................20 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 4 von 63...
  • Seite 5 6.4. Sägekette warten und wechseln ..................32 6.5. Filtersack reinigen / erneuern (optional) ................33 6.6. Wartungseinheit........................34 6.7. Maschinenteile vor Korrosion schützen................34 6.8. Entsorgung ..........................34 ELEKTRO- UND PNEUMATIKPLÄNE ................. 35 KONFORMITÄTS-ERKLÄRUNG .................. 63 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 5 von 63...

  • Seite 6: Produktbeschreibung

    1.1. Einsatz und bestimmungsgemäße Verwendung Die WIDOS Sägeanlage RSC 2500 ist eine Spezialmaschine zum Sägen von Kunststoffrohren bis DA 2500 mm, und einem Winkel von max. 45° beidseitig bzw. 67,5° einseitig in der nachstehend beschriebenen Weise bestimmt. Unter die bestimmungsgemäße Verwendung fällt auch der Anschluss einer ausreichend dimensionierten, Absauganlage an die Maschine.

  • Seite 7: Produktbeschreibung Kapitel

    Drehzahl Kettensäge-Motor: 0 – 3000 min Schnittgeschwindigkeit Sägeantrieb: 0 – 400 m/min Vorschub Kettensäge Spannung: 400 V Leistung Vorschub Kettensäge: 1,4 kW Stromverbrauch max.: 12,0 A Drehzahl Vorschubmotor: 0 – 5000 min 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 7 von 63...

  • Seite 8: Elektrische Daten Absaugung

    Betriebsanleitung für Linearlaser Z5-24 Spanngurt mit Schlaufe 15 m 1.6. Verschleißteilliste Stück/Masch. Benennung Artikel – Nr. Linienlaser Z5-24 auf Anfrage Sägekette 7020 mm (234 Treibglieder) auf Anfrage Spänesack, Filtersack, Filter … Betriebsanleitung AF 22 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 8 von 63...

  • Seite 9: Sicherheitsvorschriften

    E s g e l t e n d i e U n f a l l v e r h ü t u n g s v o r s c h r i f t e n ( U V V ) . 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 9 von 63...

  • Seite 10: Verpflichtung Des Betreibers

    Die Zuständigkeiten des Personals sind klar festzulegen in Bezug auf Transport, Auf- und Abbau, Inbetriebnahme, Einstellen und Rüsten, Betrieb, Wartung und Inspektion, Instandsetzung und Demontage.  Anzulernendes Personal darf nur unter Aufsicht einer erfahrenen Person an der Maschine arbeiten. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 10 von 63...

  • Seite 11: Gefahren Im Umgang Mit Der Maschine

    Kunststoffschweißtechnik 2.7. Gefahren im Umgang mit der Maschine Die Kettensäge WIDOS RSC 2500 ist nach dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei der Benutzung Gefahren für den Benutzer oder andere in der Nähe stehende Personen, sowie Schäden an Sachwerten entstehen.

  • Seite 12: Besondere Gefahren

    Dabei ist die Maschine gegen unbeabsichtigtes Einschalten zu sichern. 2.11. Restrisiken Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsvorschriften aufgrund der durch den Einsatzzweck der Maschine bedingten Konstruktion noch folgende Restrisiken auftreten:  Verletzen durch wegfliegende Werkstückteile 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 12 von 63...

  • Seite 13: Bauliche Veränderungen An Der Maschine

    Maschine vorgenommen werden. Bei Zuwiderhandlung erlischt der Gewährleistungs- und Haftanspruch.  Maschinenteile in nicht einwandfreiem Zustand sind sofort auszutauschen.  Nur original WIDOS Ersatz- und Verschleißteile verwenden.  Bei Bestellungen immer Maschinen- und Versionsnummer angeben! 2.13. Gewährleistung und Haftung Grundsätzlich gelten unsere "Allgemeinen Verkaufs- und Lieferbedingungen".

  • Seite 14: Verfahrensbeschreibung

    Nach Beendigung des Sägevorgangs wird die Sägekette hinter das Rohr gefahren und ausgeschaltet. Der Linienlaser wird ausgeschaltet. Die Absaugung wird ausgeschaltet. Nun werden die Restspäne entfernt, das Rohr ausgespannt und entnommen. Der Sägevorgang ist beendet. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 14 von 63...

  • Seite 15: Bedienungs- Und Anzeigeelemente

    Stellfuß, zum Ausrichten der Säge Federzug mit Triangel, hält die ungespannten Spanngurte oben Linienlaser, zeigt Schnittkante auf dem Rohr an Maschinentisch, dreht mit Brücke Steckdose für Absaugung Absaugung Bedienpult, fahrbar Spanngurte zum Spannen der Rohre 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 15 von 63...

  • Seite 16: Bedienungs- Und Anzeigeelemente Kapitel

    Not-Halt-Schalter: stoppt bei Betätigung Vorschub-, Sägemotor und Absaugung Start-Taste: fährt Hobelzahnkette nach dem Einschalten des Hauptschalters in Grundposition zum Ausrichten Display: zeigt aktuelle Parameter an, es können mehrere Werte gleichzeitig angezeigt werden 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 16 von 63...

  • Seite 17: Not-Halt - Schalter

    4.1.3. Hauptschalter Mit dem Hauptschalter schalten Sie die Maschine ein und aus. Schalten Sie bei allen Arbeiten innerhalb der Maschine die Maschine aus und sichern Sie die Maschine gegen ungewolltes Einschalten. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 17 von 63...

  • Seite 18: Elemente Im Schaltschrank

    Servoregler Vorschub Kettensäge Servoregler Kettensäge Schütz Not-Halt Schütz Rohr lösen links Schütz Rohr spannen links Schütz Rohr lösen rechts Schütz Rohr spannen rechts Schütz Absaugung 24V - Schaltnetzteil Service-Steckdose 230 V, max. 6A 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 18 von 63...

  • Seite 19: Laser

    Rohrauflage. Die Prismen müssen immer  Verschieben Sie die Primen je nach Sägewinkel so, dass die Prismen immer nah am Sägeschnitt sind.  Klemmen Sie die Positionen der Prismen mit den Klemmhebeln. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 19 von 63...

  • Seite 20: Rohre Spannen

     Achten Sie bei der Auswahl des Gurthalters darauf, dass das Rohr optimal gespannt ist.  Zum Wechseln der Aufhängung demontieren Sie den jeweiligen Bolzen und hängen den Gurt am anderen Bolzen auf. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 20 von 63...

  • Seite 21: Keil, Trennt Rohr Beim Sägen

     Stellen Sie den Keil für einen Sägevorgang immer auf die Position „Rohrmitte“ ein.  Lösen Sie dazu die Zylinderschrauben, schieben Sie den Keil auf Rohrmitte und fixieren Sie den Keil mit den Zylinderschrauben. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 21 von 63...

  • Seite 22: Winkel Einstellen

    ) nach rechts drehen und bewegen die Säge manuell in die gewünschte Winkelposition bis der Winkel auf dem Display angezeigt wird.  Drehen Sie jetzt den Schalter für Klemmzylinder nach links und fixieren Sie die Säge in dieser Position. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 22 von 63...

  • Seite 23: Pneumatik

     Den Druckeinstellknopf drehen bis der gewünschte Druck am Manometer angezeigt wird. Der Eingangsdruck muss mindestens 1 bar größer sein als der Ausgangsdruck.  Den Druckeinstellknopf nach unten (zum Gehäuse) drücken.  Dadurch wird er gegen ungewolltes Verdrehen gesichert. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 23 von 63...

  • Seite 24: Absaugung

     Mit dem optionalen Handabsaugschlauch können Sie die restlichen Späne absaugen, entfernen Sie den Stopfen zum Absaugen von Hand. Die Bedienung, Wartung, Instandsetzung usw. entnehmen Sie bitte der separat beigelegten Bedienungsanleitung für die Absaugung AF22. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 24 von 63...

  • Seite 25: Inbetriebnahme Und Bedienung

     wirtschaftliches Betreiben der Maschine 5.1. Inbetriebnahme Die Säge RSC 2500 muss zur Inbetriebnahme mit den Stellschrauben in den Maschinenfüßen so ausgerichtet werden, dass der Tisch, die Rohrauflage und das Sägeschwert der Treibkette waagerecht / senkrecht sind. Stecken Sie den Netzstecker an die örtliche Stromversorgung, CEE-32A / 400 V / 16 kW / 50- 60 Hz, Rechtsdrehfeld.

  • Seite 26: Säge Einschalten

    Halten Sie die <Start> - Taste gedrückt bis Signal ertönt, die Säge fährt dabei in die Grundposition nach hinten. Anzeige: 0U/min 0U/min Display: Drehzahl Sägemotor / Drehzahl Vorschub Säge -2894.4mm 0.00 2. Zeile: Abstand zur Rohrmitte / Winkel 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 26 von 63...

  • Seite 27: Winkel Eichen

    <Start> Taste mehrfach drücken bis Cursor unter „Uhr“ steht Display: Diag Uhr WICON Param 2. Zeile: 10:08 Mit den Tasten - <+ / -> und der <Enter> - Taste → die Uhrzeit einstellen mit der <Start> - Taste bestätigen 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 27 von 63...

  • Seite 28: Sägen Von Senkrechten Schnitten

     Drücken Sie jetzt zusätzlich die Taste auf dem Steuerhebel und Sägen Sie mit dem Steuerhebel: das Rohr durch, passen Sie dabei die Drehzahl vom Sägemotor und Vorschub dem Rohr an. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 28 von 63...

  • Seite 29: Sägen Von Winkeln

    Rohr, auf dem Display wird der aktuelle Abstand zur Rohrmitte bzw. die Drehzahl vom Vorschub angezeigt. Der Abstand zum Rohr beim Winkelsägen muss unbedingt größer sein als: ½ DA-Rohr * sin α 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 29 von 63...
  • Seite 30 D e r S ä g e v o r g a n g i s t b e e n d e t . Bei Rohren mit Winkel >45° bis 67,5° wird zuerst der stumpfe Winkel → 32,5° bis < 45° durchgesägt, dann die Säge in die Gegenrichtung geschwenkt und der spitze Winkel gesägt. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 30 von 63...

  • Seite 31: Wartung / Lagerung / Transport

    Inspektionsarbeiten werden nach 1 Jahr empfohlen. Bei Maschinen, die überdurchschnittlich belastet werden, sollte der Prüfzyklus verkürzt werden. Die Arbeiten sind bei der Fa. WIDOS GmbH oder bei einem autorisierten Vertragspartner durchzuführen. Die Linearführungen müssen wöchentlich z.B. mit einem Pinsel gereinigt werden.

  • Seite 32: Ausrichten Der Säge

     Saugen Sie die Hobelspäne regelmäßig von der Kette ab, blasen Sie die Hobelspäne nicht mit Pressluft ab. Verletzungsgefahr! Die Sägezähne sind scharf → tragen Sie unbedingt Schutzhandschuhe! Es wird empfohlen, für das Wechseln der Sägeketten eine 2. Person hinzuzuziehen. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 32 von 63...

  • Seite 33: Filtersack Reinigen / Erneuern (Optional)

     Stellen Sie das Druckregelventil wieder auf den gewünschten Druck (z.B. 4-6 bar) zurück. Ritzel, unten 6.5. Filtersack reinigen / erneuern (optional) Den Filtersack reinigen / erneuern wenn die Spänefüllung 150 mm unter den Befestigungsrand reicht. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 33 von 63...

  • Seite 34: Wartungseinheit

    Stahlteile der Maschine mit Korrosions-Schutzmittel (z. B. AVILUB NCI 9840) behandeln. 6.8. Entsorgung Die Maschine und die Verschleißteile sind am Ende ihrer Nutzungsdauer fachgerecht und umweltschonend, entsprechend den landesüblichen Abfallgesetzen, zu entsorgen. 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 34 von 63...

  • Seite 35: Elektro- Und Pneumatikpläne

    Telefon (0 71 52) 99 39 - 0 W. Dommer Söhne GmbH D-71254 Ditzingen-Heimerdingen Telefax (0 71 52) 99 39 – 40 info @ widos.de Internet: www.widos.de Kunststoffschweißtechnik 7. Elektro- und Pneumatikpläne 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 35 von 63...
  • Seite 36 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 36 von 63...
  • Seite 37 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 37 von 63...
  • Seite 38 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 38 von 63...
  • Seite 39 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 39 von 63...
  • Seite 40 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 40 von 63...
  • Seite 41 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 41 von 63...
  • Seite 42 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 42 von 63...
  • Seite 43 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 43 von 63...
  • Seite 44 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 44 von 63...
  • Seite 45 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 45 von 63...
  • Seite 46 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 46 von 63...
  • Seite 47 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 47 von 63...
  • Seite 48 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 48 von 63...
  • Seite 49 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 49 von 63...
  • Seite 50 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 50 von 63...
  • Seite 51 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 51 von 63...
  • Seite 52 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 52 von 63...
  • Seite 53 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 53 von 63...
  • Seite 54 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 54 von 63...
  • Seite 55 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 55 von 63...
  • Seite 56 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 56 von 63...
  • Seite 57 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 57 von 63...
  • Seite 58 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 58 von 63...
  • Seite 59 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 59 von 63...
  • Seite 60 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 60 von 63...
  • Seite 61 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 61 von 63...
  • Seite 62 Elektro-, und Pneumatikpläne Kapitel 7 Kunststoffschweißtechnik 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 62 von 63...

  • Seite 63: Konformitäts-Erklärung

    3. DIN EN 60555, DIN EN 50082, DIN EN 55014 Elektromagnetische Verträglichkeit 4. DIN EN ISO 4414 Sicherheitstechnische Anforderungen an fluidtechnischen Anlagen und Bauteile (Pneumatikteil) Die technische Dokumentation ist vollständig vorhanden. Ditzingen-Heimerdingen, den 26.02.2013 Martin Dommer (Technischer Leiter) 26.02.13 Betriebsanleitung WIDOS RSC 2500 Seite 63 von 63...
