Eigenmächtige Veränderungen am Gerät sind aus Sicherheitsgründen verboten!
Eine Verwendung des Kapego Uni Control, die von der in dieser Bedienungsanleitung beschriebenen
Verwendung abweicht, kann zu Schäden am Gerät führen. In diesem Fall erlischt der
Garantieanspruch. Zusätzlich ist zu beachten, dass jede abweichende Verwendung mit Gefahren
verbunden ist und bsp. zu Kurzschluss, Feuer, Stromschlag, Abstürzen führen kann.

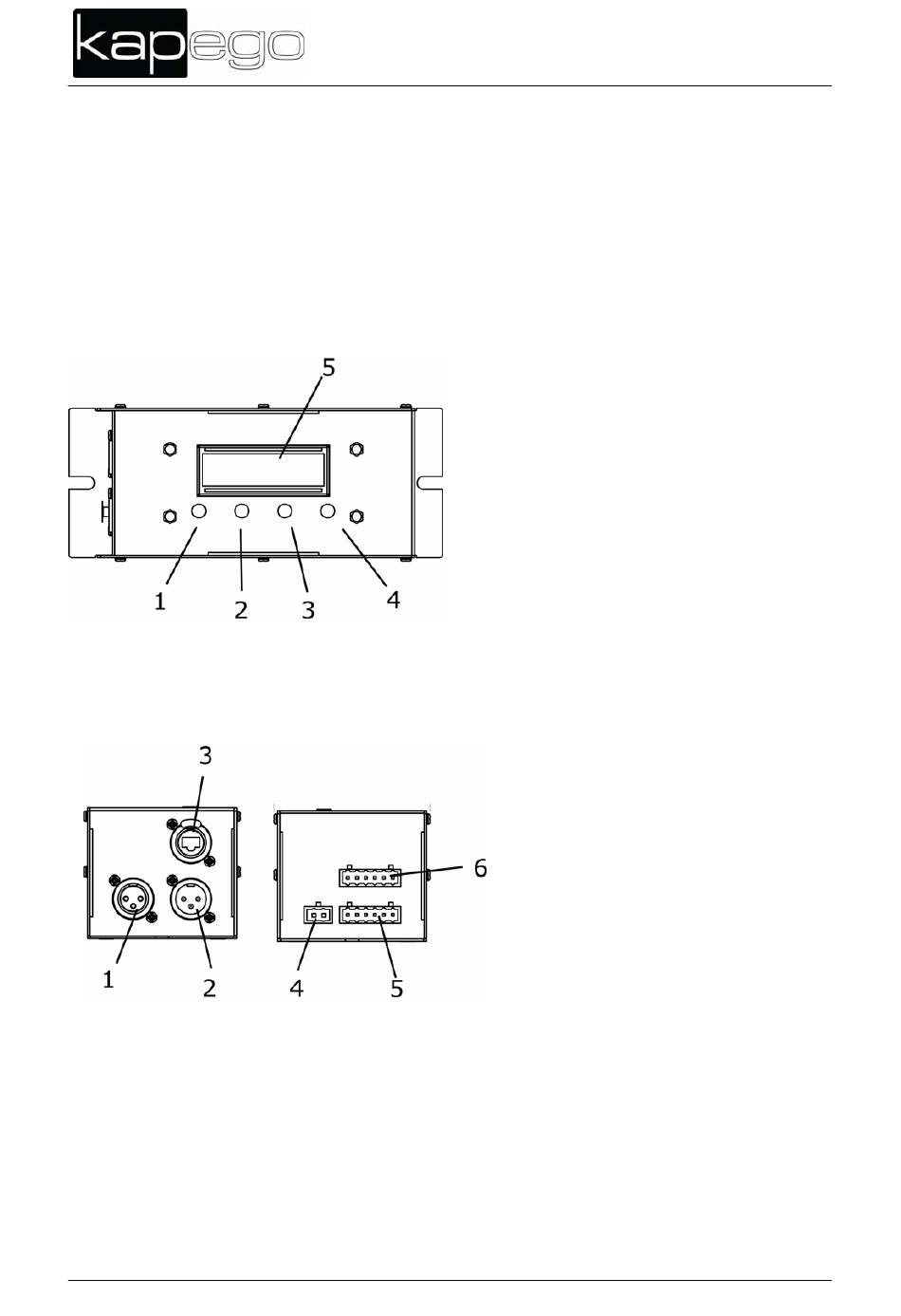

2. Frontansicht
2.1.
Anschlussseite
K A P E G O U N I - C O N T R O L
1. Enter Taste – um die Eingabe zu
bestätigen
2. Up Taste – um die Werte und Menüs um
einen Wert zu erhöhen
3. Down Taste – Um die Werte und Menüs
um einen Wert zu verringern
4. ESC Taste – zum Verlassen des Menüs
5. LC Display
1. DMX Out – XLR 3 Pol
2. DMX In – XLR 3 Pol
3. Datenanschluss- für
Softwareupdates
4. Stromanschluss –
DC 12-24V 10A max (+/-)
5/6 Anschluss für LED Geräte
(RGB; V+,V+,V+)
4 / 14
