- Seite 1 Bedienungsanleitung und Anleitung zur Inbetriebnahme Geräteserie DELTA+...
-
Seite 2: Diese Anleitung Ist Für Folgende Typen Gültig

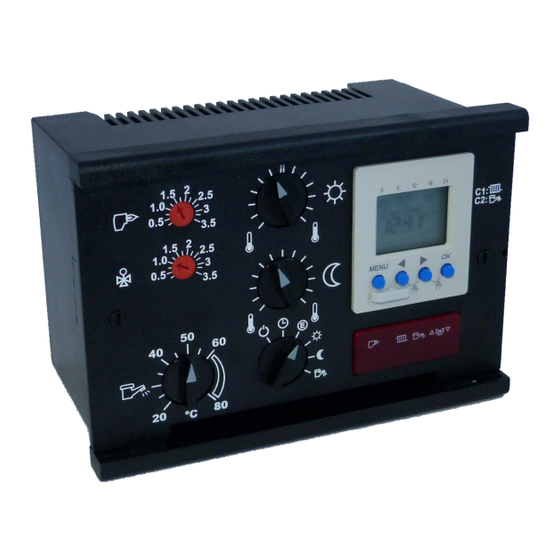

Diese Anleitung ist für folgende Typen gültig: Delta+ 2 B Witterungsgeführte einstufige Heizungsregelung mit Umwälzpumpenlogik und Speicherelektronik Delta+ 23 B Witterungsgeführte einstufige Heizungsregelung mit Umwälzpumpenlogik, Dreipunktausgang und Speicherelektronik Delta+ 223 B Witterungsgeführte zweistufige Heizungsregelung mit Umwälzpumpenlogik, Dreipunktausgang und Speicherelektronik Kurz-Bedienungsanleitung Eine Kurz-Bedienungsanleitung ist nach Aufklappen der Klarsichtabdeckung greifbar. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis SICHERHEIT ................................4 Allgemein ..................................4 Bestimmungsgemäße Verwendung .......................... 4 Personalqualifikation ..............................4 Sicherheitshinweise zum Betrieb..........................4 Gewährleistungsbestimmungen ..........................4 BEDIENUNG DER DIGITALSCHALTUHR ........................5 Display und Tasten ..............................5 Bedienprinzip ................................5 Übersicht Menüführung ............................. 6 Erstinbetriebnahme der Schaltuhr ..........................6 Einstellungen und Funktionen .......................... -
Seite 4: Sicherheit
Sicherheit Sicherheitshinweise zum Betrieb Allgemein Gefahren durch Warmwasser- Jede Person, die mit Arbeiten am Gerät bzw. der temperaturen > 60 °C Anlage beauftragt ist, muss diese Anleitung und besonders das Kapitel "Sicherheit" gelesen und Beim Betrieb kann in folgendem Fall an allen verstanden haben. -
Seite 5: Bedienung Der Digitalschaltuhr
Bedienung der Digitalschaltuhr Die Zweikanal-Digitalschaltuhr verfügt durch einen Um die Erstinbetriebnahme zu vereinfachen wurde integrierten Langzeitspeicher über eine Gangreserve ein Schaltzeitenprogramm voreingestellt. von mehreren Jahren (Ausschaltjahre). Auf Grund Heizung C1: täglich 6.00 – 22.00 Uhr und dessen zeigt die Uhr bei Erstinbetriebnahme bereits Brauchwasser C2: täglich 5.30 - 22.00 Uhr die aktuelle Uhrzeit und den aktuellen Tag an. -
Seite 6: Übersicht Menüführung
Übersicht Menüführung Einstellungen und Funktionen MENU Schaltzeit programmieren - neu PROGRAMM ZEIT/DAT MANUELL ► ► ► MENU KANAL C1 UHRZEIT KANAL C1 ► ► DATUM DAUER EIN PROGRAMM KANAL C1 FREI 56 ABFRAGE SO--WI DAUER AUS STUNDE AENDERN WOCHEN- HAND EIN MINUTE LOESCHEN FERIEN... -
Seite 7: Schaltzeit Programmieren - Ändern
Sie können entweder einen Block löschen d. h. eine Schaltzeit programmieren - ändern Schaltzeit, die auf mehrere Tage (z. B. Mo-Fr) kopiert ist, oder eine einzelne Schaltzeit MENU MENU drücken PROGRAMM wählen, mit OK bestätigen PROGRAMM KANAL C1 (Heizkreis) oder C2 (Warmwasser) wählen, mit OK bestätigen KANAL C1 ... -
Seite 8: Pin-Code Aktivieren
PIN-Code aktivieren Betriebsstundenzähler Der PIN-Code wird menügeführt in OPTIONEN Die Betriebsstunden des Kanals (ON) werden im eingestellt. Wurde ein PIN-Code eingetragen, so Menü OPTIONEN angezeigt und gelöscht. muss bei der ersten Bedienung der Uhr, der PIN- Überschreiten die Betriebsstunden den im Menü Code eingetragen werden, ansonsten bleibt die Service eingestellten Wert, wird im Display SERVICE weitere Bedienung gesperrt. -
Seite 9: Bedienungselemente
Bedienungselemente Betriebsartenwahlschalter (3) Mit diesem Schalter können sechs Betriebsarten gewählt werden: Stand by (Frostschutz) Alle Regelfunktionen sind unterbunden. Die Schaltuhr läuft weiter. Der Frostschutz bleibt aktiviert. Der Mischer wird automatisch geschlossen, ist jedoch bei Einsatz des Frostschutzes in seiner Funktion freigegeben. (nicht bei Delta 2 B). -
Seite 10: Speichertemperatur (6)
Heizkurve Kesselkreis Speichertemperatur (6) Die Heizkurve für den Kesselkreis ist einstellbar Das Gerät besitzt eine eigenständig arbeitende von 0,25 bis 3,5. Werkseitig ist das Potentiometer auf elektronische Speicherregelung. Hiermit wird ein im den Wert 1,5 eingestellt. Hierbei wird bei einer Kessel integrierter oder ein Beistellspeicher nach Außentemperatur von 0°C eine Kesseltemperatur Einstellung des Potentiometers () geregelt. -
Seite 11: Systembezogene Verstellmöglichkeiten
(nicht bei Delta 2 B) Kesselanfahrentlastung Dreipunktregelkreis mit PI-Charakteristik zur Zusätzlich zur Minimalbegrenzung ist die Regelung witterungsgeführten Regelung einer Fußboden- zum Schutz des Heizkessels mit einer Kesselanfahr- heizung oder eines Radiatorheizstranges entlastung ausgestattet. Während der Anfahrent- Die nachgeschaltete Dreipunktregelung wird über lastung ist der Mischer (nicht bei Delta 2 B) einen Mischer mittels eines Stellmotors betätigt. -
Seite 12: Außentemperaturabschaltung
Außentemperaturabschaltung Schaltdifferenz des Zweipunktreglers 230 V~ ·6 10% 50 Hz 230 V~ ·6 10% 50 Hz Werkseinstellung 22°C Werkseinstellung ± 3 K Das Zentralgerät beinhaltet eine einstellbare elektro- nische Außentemperaturabschaltung (automatischer Die Schaltdifferenz des Zweipunktreglers zwischen Sommerbetrieb). Der Einstellbereich erstreckt sich dem Ein- und Ausschalten des Brenners beträgt ±... -
Seite 13: Verzögerung Sekundärstufe
Speichervorrang – Verzögerung Sekundärstufe Speicherparallelbetrieb Extern kann festgelegt werden, ob generell ent- sprechend der benutzertypischen Gegebenheiten statt Speichervorrang ein Speicherparallelbetrieb gewünscht wird. Hierbei wird der Heizbetrieb bei Speicherladung nicht unterbrochen. Bei Anlagen mit großem Warmwasserbedarf können durch häufige Speicherladungen beide Heizkreise längerfristig blockiert sein. -
Seite 14: Funktionsabläufe In Den Gewählten Positionen Des Betriebsartenwahl-Schalters (3)
Funktionsabläufe in den gewählten Positionen des Betriebsartenwahl- schalters (3) ECO-Betrieb Stand-by-Betrieb In dieser Betriebsart ist die Heizungsanlage komplett 1. Tagesbetrieb (Schaltuhr Kanal C1: ON) abgeschaltet, jedoch frostgesichert. Unterschreitet die Außentemperatur den eingestellten Frostschutz- In dieser Betriebsphase werden Kessel- und wert, so arbeitet der Kessel mit der vorgegebenen Vorlauftemperatur entsprechend der eingestellten Absenktemperatur, mindestens jedoch mit der vor-... -
Seite 15: Ständiger Tagesbetrieb
c) WW-Anforderung Nachdem die Heizungsumwälzpumpe bei nicht aktiviertem Frostschutz durch den temperatur- gesteuerten Nachlauf abgeschaltet wurde, bleibt sie während der Abschaltphase trotz evtl. nachfolgender WW-Anforderung (Schaltuhr Kanal C2) außer Funktion, um zu verhindern, dass die bei der WW- Ladung entstehenden hohen Kesseltemperaturen während der Nachtzeit keine Ausdehnungsge- räusche im Heizsystem verursachen. -
Seite 16: Montage
Montage Das Gehäuse des Gerätes ist zum Einbau in eine Die mit einer blauen Markierung versehene Fronttafel ausgelegt. Der hierfür notwendige Anschlussleiste wird mit den Fühleranschlüssen Tableau-Ausschnitt muss 138 mm (Breite) x 92 mm (Sicherheitskleinspannung) belegt, die mit roter (Höhe) betragen. Die Materialstärke der Frontafel Markierung gekennzeichnete Anschlussleiste führt kann zwischen 1...3 mm variieren. -
Seite 17: Netzseite
Netzseite (rot gekennzeichnet) – Brenner II – potentialfreier Ausgang für Brennerstufe 2 (nur bei Delta 223B) – Brenner II – potentialfreier Eingang für Brennerstufe 2 (nur bei Delta 223B) – Netz 230V/50 Hz und Null-Leiter Stellantrieb – bleibt frei – Netz 230V/50 Hz –... -
Seite 18: Zubehör
Der Temperaturfühler KVT 20 ist als Tauchfühler mit Zubehör angegossenem Kabel ausgebildet und dient zur Erfassung der vorgenannten Anwendungstempera- turen. Beim Kessel erfolgt die Einbringung die Tauchhülse zusammen mit den Fühlerelementen des Sicherheitstemperaturbegrenzers (STB), des Kessel- Außenfühler AF 200 temperaturreglers (KTR) und der Kesseltemperatur- anzeige (KTA). -
Seite 19: Fernbedienung (Fbr 30 Sn) Und Raumfühler (Rff 30 Sn)
Montageort des Raumfühlers Fernbedienung (FBR 30 SN) und Raumfühler (RFF 30 SN) Vor der Montage des Raumfühlers muss zuerst ein geeigneter Montageort gefunden werden. Dieser darf Das Regelgerät kann auf Wunsch mit einem Raum- nicht im Bereich von irgendwelchen Wärmequellen fühler oder mit einer Fernbedienung für den Kessel- (Heizkörper, Kamin etc.) liegen, damit nur die tat- und den Mischerkreis (nicht bei Delta 2B) betrieben... - Seite 20 Der Betriebsartenwahlschalter wird auf die Stellung Inbetriebnahme und Grundeinstellung Automatik oder gestellt: ACHTUNG: Vor Inbetriebnahme Verdrahtung über- prüfen! Nach Montage und Verdrahtung kann das Regel- gerät durch Einschaltung der Netzspannung in Betrieb genommen werden. • Zeigt die Digitalschaltuhr die richtige Uhrzeit Das Tagpotentiometer wird in Mittelstellung gestellt: und den richtigen Wochentag an, so muss keine weitere Eingabe an der Digitalschalt-...
-
Seite 21: Service-Hinweise
Service-Hinweise Mischer öffnet nicht • Keine Funktion in Stellung AutomatikAußentemperatur liegt über dem (nicht bei Delta 2 B) eingestell-ten Wert der Raum-Solltemperatur • Vorlauffühler und Außenfühler überprüfen • Außenfühler überprüfen • Fernbedienung bzw. Raumfühler überprüfen. • Schaltuhrkanal für Heizbetrieb steht in der •... -
Seite 22: Technische Daten
Technische Daten Widerstandswerte der Fühlerelemente (Vorlauf, Kessel-, Außen- und Netzspannung: 230V +6 %/—10% Speicherfühler) bei Nennfrequenz: 50–60 Hz Prüfspannung: 4KV (°C) (kΩ) Leistungsaufnahme: 4 VA – 20 1,383 Kleinspannung: 10 V DC – 18 1,408 Kontaktbelastung der Relaisausgänge: 4(2) A –... - Seite 23 Notizen :...
- Seite 24 Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Themen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwendung des Inhaltes, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch EbV verboten. Copyright© 2017 EbV - Elektronikbau- und Vertriebs GmbH Alle Rechte vorbehalten Art.nr.
