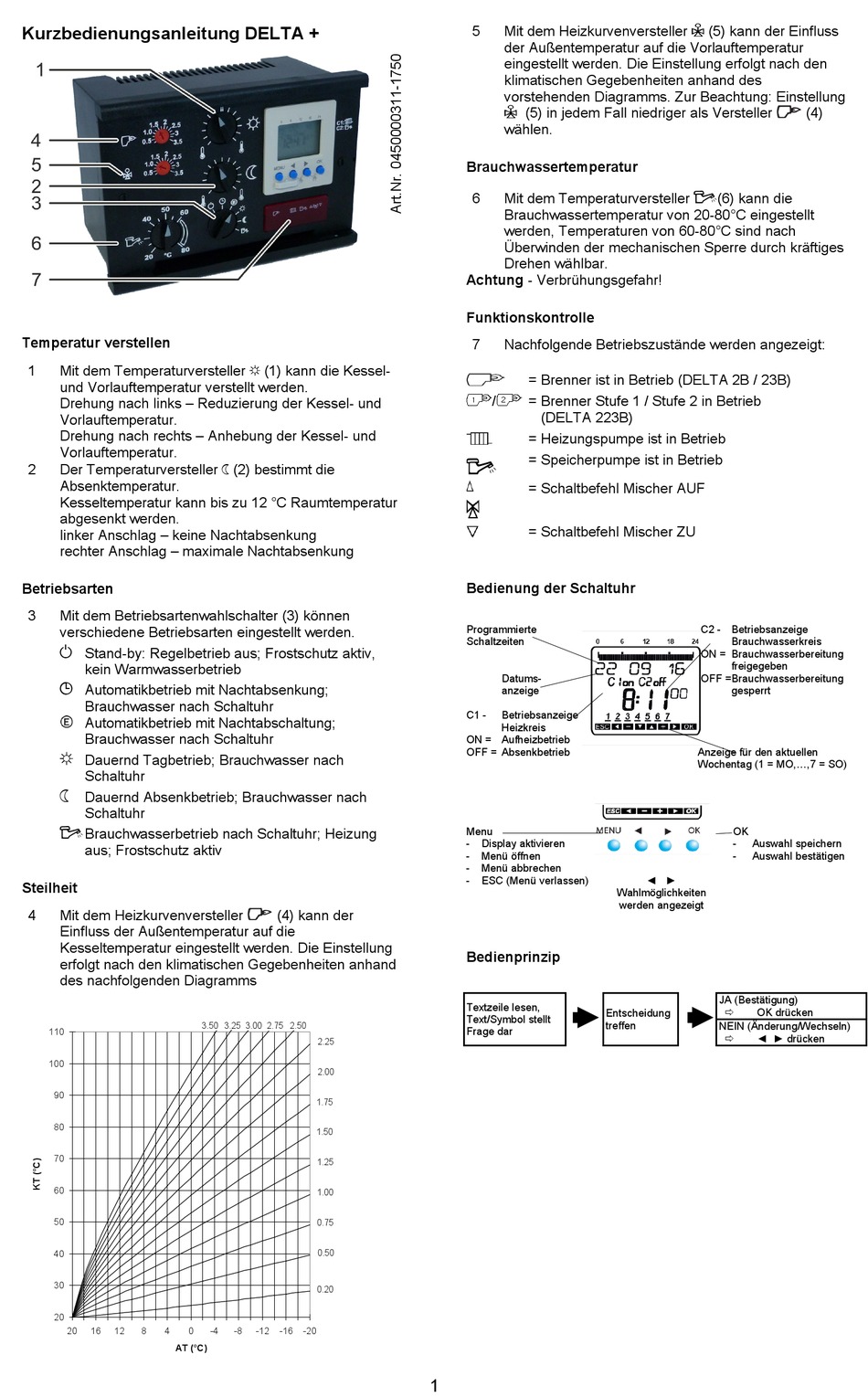

EBV DELTA + Kurzbedienungsanleitung

Kurzbedienungsanleitung DELTA +
Temperatur verstellen
1 Mit dem Temperaturversteller  (1) kann die Kessel-
und Vorlauftemperatur verstellt werden.
Drehung nach links – Reduzierung der Kessel- und
Vorlauftemperatur.
Drehung nach rechts – Anhebung der Kessel- und
Vorlauftemperatur.
2 Der Temperaturversteller  (2) bestimmt die
Absenktemperatur.
Kesseltemperatur kann bis zu 12 °C Raumtemperatur
abgesenkt werden.
linker Anschlag – keine Nachtabsenkung
rechter Anschlag – maximale Nachtabsenkung
Betriebsarten
3 Mit dem Betriebsartenwahlschalter (3) können
verschiedene Betriebsarten eingestellt werden.
 Stand-by: Regelbetrieb aus; Frostschutz aktiv,
kein Warmwasserbetrieb
 Automatikbetrieb mit Nachtabsenkung;
Brauchwasser nach Schaltuhr
Automatikbetrieb mit Nachtabschaltung;
Brauchwasser nach Schaltuhr
 Dauernd Tagbetrieb; Brauchwasser nach
Schaltuhr
 Dauernd Absenkbetrieb; Brauchwasser nach
Schaltuhr
 B rauchwasserbetrieb nach Schaltuhr; Heizung
aus; Frostschutz aktiv
Steilheit
4 Mit dem Heizkurvenversteller
Einfluss der Außentemperatur auf die
Kesseltemperatur eingestellt werden. Die Einstellung
erfolgt nach den klimatischen Gegebenheiten anhand
des nachfolgenden Diagramms
110
100
90
80
70
60
50
40
30
20
20 16 12 8 4
AT (°C)
(4) kann der
3.50 3.25 3.00 2.75 2.50
2.25
2.00
1.75
1.50
1.25
1.00
0.75
0.50
0.20
0 -4 -8 -12 -16 -20
5 Mit dem Heizkurvenversteller
der Außentemperatur auf die Vorlauftemperatur
eingestellt werden. Die Einstellung erfolgt nach den
klimatischen Gegebenheiten anhand des
vorstehenden Diagramms. Zur Beachtung: Einstellung
(5) in jedem Fall niedriger als Versteller
wählen.
Brauchwassertemperatur
6 Mit dem Temperaturversteller
Brauchwassertemperatur von 20-80°C eingestellt
werden, Temperaturen von 60-80°C sind nach
Überwinden der mechanischen Sperre durch kräftiges
Drehen wählbar.
Achtung - Verbrühungsgefahr!
Funktionskontrolle
7 Nachfolgende Betriebszustände werden angezeigt:
= Brenner ist in Betrieb (DELTA 2B / 23B)

/ = Brenner Stufe 1 / Stufe 2 in Betrieb
(DELTA 223B)
= Heizungspumpe ist in Betrieb

= Speicherpumpe ist in Betrieb


= Schaltbefehl Mischer AUF

= Schaltbefehl Mischer ZU

Bedienung der Schaltuhr
Programmierte
Schaltzeiten
Datums-
anzeige
C1 - Betriebsanzeige
Heizkreis
ON = Aufheizbetrieb
OFF = Absenkbetrieb
Menu
- Display aktivieren
- Menü öffnen
- Menü abbrechen
- ESC (Menü verlassen)
Bedienprinzip
Textzeile lesen,
Text/Symbol stellt
Frage dar
1
(5) kann der Einfluss
 (6) kann die
C2 - Betriebsanzeige
Brauchwasserkreis
ON = Brauchwasserbereitung
freigegeben
OFF = Brauchwasserbereitung
gesperrt
Anzeige für den aktuellen
Wochentag (1 = MO,...,7 = SO)
OK
- Auswahl speichern
- Auswahl bestätigen
◄ ►
Wahlmöglichkeiten
werden angezeigt
JA (Bestätigung)
OK drücken
Entscheidung

treffen
NEIN (Änderung/Wechseln)
◄ ► drücken

(4)
