Goobay UNICABLE LNB Schnellstartanleitung

Schnellstart-Anleitung für
GOOBAY UNICABLE LNB (SCR)
Art.-Nr.: 67173
ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise
zur Benutzung. Bewahren Sie dieses Dokument auf. Diese Bedienungsanleitung ist eine Schnellstart-Anleitung. Weitere Informationen
Sicherheitshinweise:
ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch ausgebildetes Fachpersonal erfolgen!
ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze o. Anschlüsse!
ACHTUNG! Verletzungsgefahr durch Stolpern! Achten Sie auf sichere Kabelverbindung und -verlegung!
Beschreibung und Funktion:
Unicable (Einkabel-) LNB für 4 Teilnehmer in einer Leitung mit zusätzlichem Single-Ausgang:
Dieses Produkt dient zur Versorgung von bis zu 4 Receivern über ein Kabel (Unterstützung des „Unicable Protocol" erforderlich).
Das LNB stellt 4 verschieden umgesetzte Ausgangsfrequenzen zur Verfügung. Diese sind fast allen neuen Receivern vorprogrammiert
und müssen nur noch zugeordnet werden. Ein zusätzlicher „legacy" Standard-Single-Ausgang für normale Receiver, die keine Unicable-
Technik unterstützen, ist integriert.
- ideal, wenn aus Platzgründen nur ein Kabel verlegt werden kann oder zum Umrüsten von Kabelanschlüssen auf SAT-Betrieb!
- ideal für HDTV und 3D-TV
- hohe Kreuzpolarisationsentkopplung und integrierte Anschluss-Wetterschutz-Tülle
Die Receiver müssen Unicable-tauglich (EN 50494) sein. Außerdem ist nur eine Satposition, z.B. Astra 19,2°, empfangbar
(Schiel-/Multifeed-Lösungen sind nicht möglich).
Technische Daten:
- Ausgangsfrequenz Unicable (SCR, Single Channel Router):
- Verstärkung SCR Ausgang:
- Ausgangsfrequenz Legacy(Standard Single Ausgang):
- Schaltsignale Legacy:
- Verstärkung Legacy Ausgang:
- L.O.F. (Low/High):
- Universal-Feedaufnahme:
- Rauschmaß:
Anschluss und Bedienung:
1. Vergleichen Sie die technischen Daten auf allen verwendeten Produkten und stellen Sie
die Kompatibilität sicher.
2. Richten Sie die Satellitenschüssel auf den gewünschten Satelliten aus (Astra 19,2°).
Verwenden Sie hierzu die üblichen Messwerkzeuge und Einstellhilfen.
3. Schalten Sie alle Satellitenempfänger in den Standby-Modus.
4. Verbinden Sie den Satellitenempfänger mit dem Fernseher.
5. Verbinden Sie den ersten Empfänger mit dem Einkabel-LNB in folgender Weise:
- Schließen Sie das Antennenkabel an den LNB-IN Anschluss an. Keine weiteren
Empfänger dürfen angeschlossen sein.
- Schalten Sie den Empfänger ein und folgen Sie der Installationsroutine.
- Wählen Sie den gewünschten Satelliten aus (z.B. Astra oder Hotbird).
- Stellen Sie den LNB-Typ auf „Einkabel-LNB" oder „SCR" ein.
I.d.R. stellt die Box alle Einstellungen automatisch ein. Eine Liste verfügbarer
Frequenzen sollte erscheinen.
- Wählen Sie eine Frequenz aus der Liste und drücken Sie „Exit".
- Sollte die Option „Manuell" angezeigt werden, ist das Einkabel-LNB nicht verbunden.
In dem Fall geben Sie die Ihnen bekannte oder eine der folgenden Frequenzen ein:
1210, 1420, 1680 oder 2040 MHz.
- Speichern Sie alle Einstellungen ab und schalten Sie den Empfänger aus.
- Wiederholen Sie diese Prozedur für alle Empfänger. Jede Frequenz darf nur 1 x
zugewiesen werden.
6. Verbinden Sie den 1. Empfänger mit dem 2. , den 2. mit den 3. usw.
7. Schalten Sie die Empfänger in Installationsreihenfolge ein. Diese sind jetzt betriebsbereit.
Gewährleistung und Haftung
- Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
- Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung entstanden sind.
- Ein in diesem Dokument nicht genannter Einsatz ist unzulässig und führt zu Gewährleistungsverlust und Haftungsausschluss.
- Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.
Entsorgungshinweise:
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile
müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung
Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzu-
geben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf
diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Richtlinie: 2012/19/EU
WEEE Nr.: 82898622
Die CE-Konformitätserklärung kann unter der u.g. Adresse angefordert werden.
Kanal 1: 1210 MHz / 2: 1420 MHz / 3: 1680 MHz / 4: 2040 MHz
typ. 65 dB, 58~70 dB
950-2150 MHz
14/18 Volt,22 kHz, DiSEqC 1.0
typ.60 dB, 55~68 dB
9,75/10,6 MHz
40 mm
max. 0,3 dB / sehr geringe Stromaufnahme

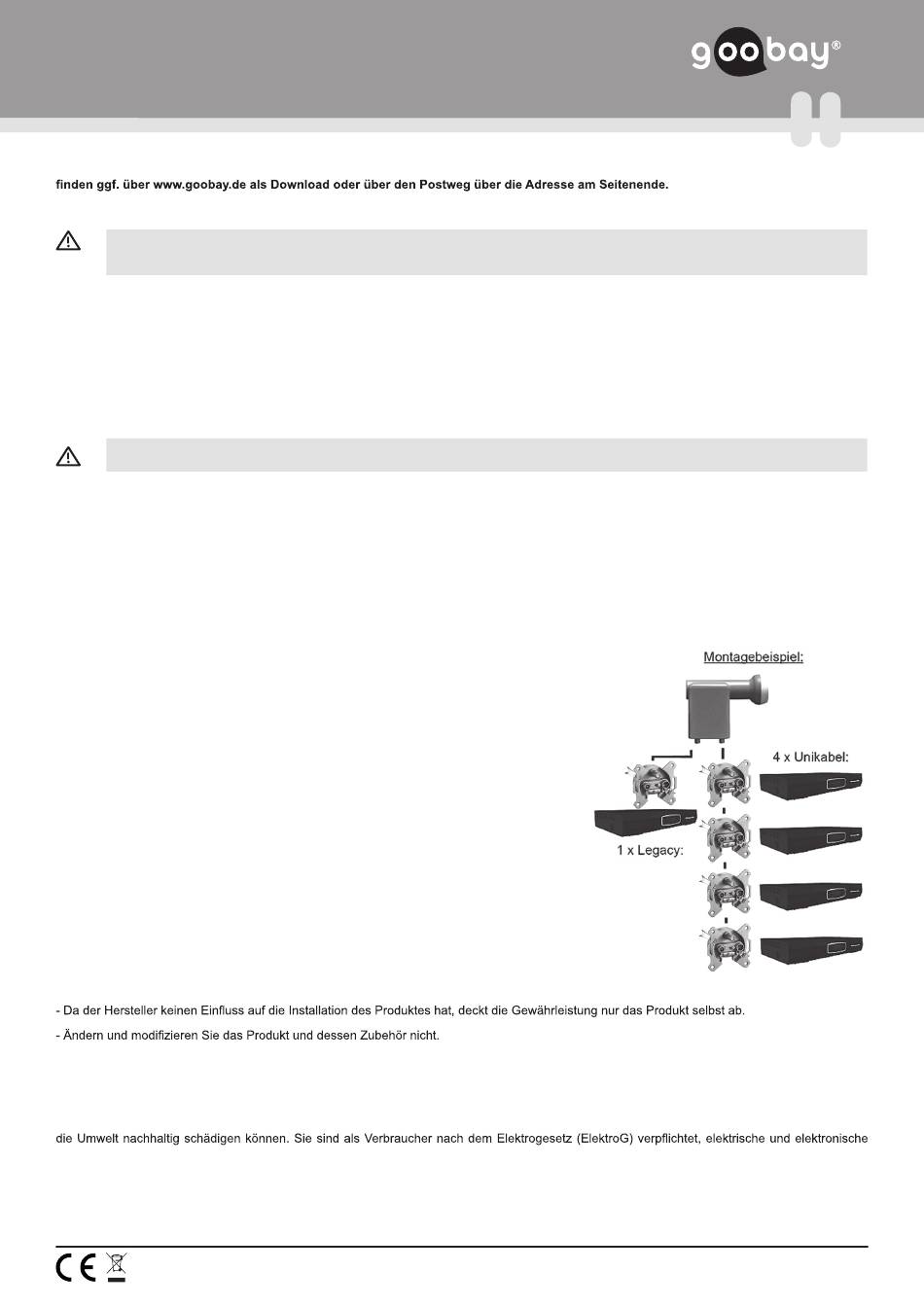

Enddose
SAT AD 03-01 DC
* Die genannten Marken sind Eigentum ihrer jeweiligen Inhaber und nur als Referenz erwähnt.
Die Benutzung des Produktes erfolgt auf eigene Gefahr.
Goobay® | Pillmannstrasse 12 | 38112 Braunschweig | Germany
Durchgangsdose
SAT AD 03-10 DC
Durchgangsdose
SAT AD 03-10 DC
Durchgangsdose
SAT AD 03-10 DC
Enddose
SAT AD 03-01 DC
