Clarus ADAPT Montageanleitung Seite 2

LIEFERUMFANG
HARDWARE
Abb. A
MONTAGE
Abb. B
• Zwei Adapterprofile
• Glasboard mit rückseitig fest montierter Glashalterung
GLASAUFHÄNGUNG
• Fest auf der Rückseite unserer Glas-Boards montiert.
• Die Zähne der Aufhängung passen exakt auf das Adapter-
profil.
ADAPTERPROFIL
• Das Adapterprofil ermöglicht die passgenaue Montage
von Glas-Boards auf einer Vielzahl von Möbelsystemen
unterschiedlicher Hersteller (s. Liste).
• Mit dem passenden Adapterprofil können Sie Glas-Boards
einfach auf die Paneele Ihr bestehendes Möbelsystem
montieren.
• Wir schicken Ihnen gerne Musterprofile, wenn Sie sich
nicht sicher sind, welches Profil zu Ihrem System passt.
SYSTEM-PANEEL
• System-Paneele der Möbelhersteller
• Unsere Adapterprofile passen genau in die herstellerspe-
zifischen Abstände der System-Paneele
1. Stecken Sie das Adapterprofil in die Glashalterungen
auf die Rückseite des Glas-Boards. Die Schienen dürfen
oben und unten nicht überstehen.
2. Die Haltestifte des Adapterprofils orientieren sich zur
Glasaußenkante.
3. Hängen Sie zu zweit das Glasboard mit den montierten
Adapterprofilen an den Paneelen des Möbelsystems auf.
Heben Sie das Board an die Paneele und senken Sie es
nach unten, bis die Haltestifte in den Trägern greifen.
a. Bei einer Länge von über 1,2 Meter, werden drei
Personen zur Montage benötigt (Bruchgefahr).
b. Halten Sie die Adapterprofile von unten und
bringen die Haltestifte des Adapterprofils mit
den Nuten der Systemprofile überein.
4. Sollte das eingehängte Board nicht gerade hängen,
versichern Sie sich, dass alle Stifte in die Halterung
eingerastet sind.

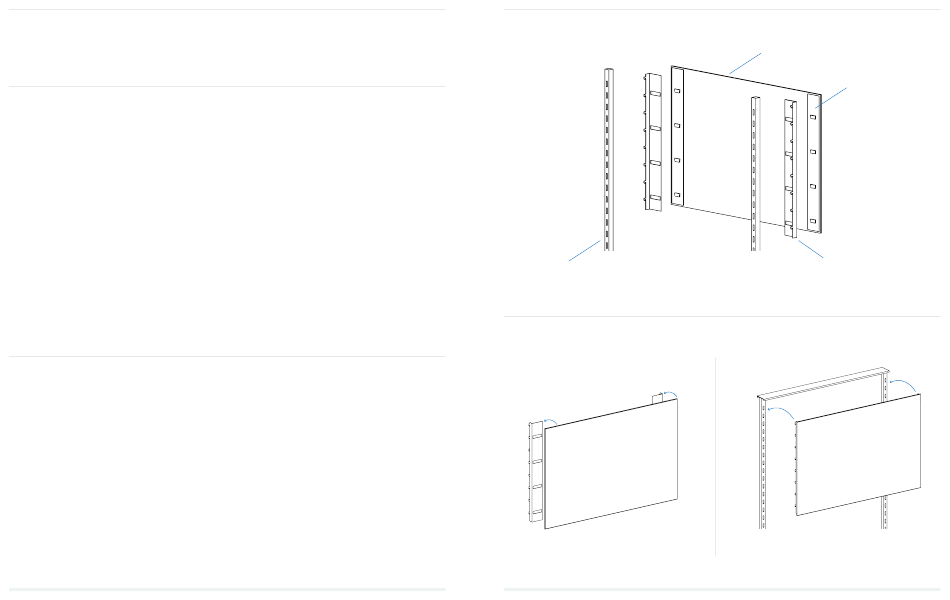

Abb. A
Systempaneel (herstellerspezifisch)
Abb. B
Schritt 1
Glasboard
Aufhängung
Adapterprofil
Schritt 3
