Inhaltszusammenfassung für SCHOCK EVINAS 577120EDM

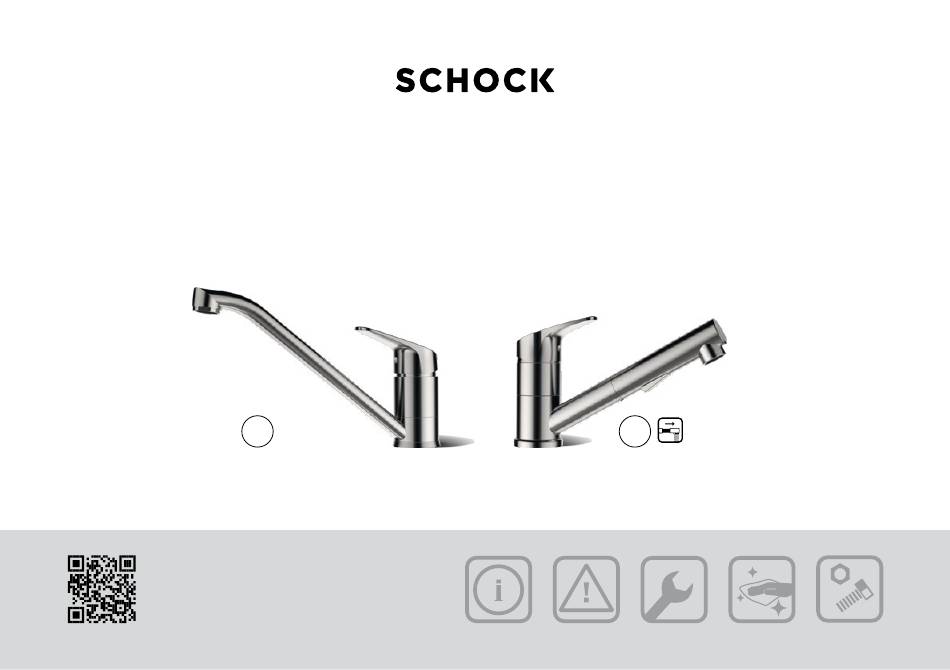

- Seite 1 577000 577120 EVINAS www.schock.de/easy-evinas...
- Seite 2 Length of supply hoses Water pressure 17¾” 17¾” THE WARRANTY IS VOIDED BY NON-PROFESSIONAL INSTALLATION. SCHOCK RECOMMENDS THE USE OF THE SF-100 (629883) COARSE PARTICLE FILTER. 3 bar 3 bar Gewindegröße Anschlussschlauch DO NOT USE CHLORINE-BASED CLEANING AGENTS. Thread size of supply hose LA GARANTÍA CADUCA CUANDO EL MONTAJE NO ES REALIZADO POR PERSONAL ESPECIALIZADO.
- Seite 3 WERKZEUGE INSTALLATION TOOLS INSTALLATION 577000 577120 13 mm Befestigungsset und Anschlussschläuche Befestigungsset und Anschlussschläuche 15 mm handfest anziehen handfest anziehen 19 mm Hand - tighten fixing set and supply hoses Hand - tighten fixing set and supply hoses < 5mm <...
- Seite 4 INSTALLATION INSTALLATION INSTALLATION INSTALLATION 577120 Eckventile vor der Installation gründlich ausspülen Anschlussschläuche an Eckventile anschrauben Brauseschlauch fest anziehen Hebel öffnen und Perlator ausbauen Tighten shower hose Open the handle and remove the aerator Flush piping system before installation of fitting thoroughly Screw supply hoses onto angle valves...
- Seite 5 INSTALLATION WERKZEUGE PERLATORREINIGUNG INSTALLATION TOOLS CLEANING THE AERATOR 577000 Eckventile öffnen und alle Verbindungen Hebel schließen und Perlator wieder einbauen auf Undichtheiten prüfen Close the handle and re-install the aerator 22 mm Turn on water supplies and check connections for leaks 577120 Kein Werkzeug benötigt No tools needed...
- Seite 6 PFLEGEPRODUKTE PFLEGEHINWEISE WERKZEUGE KARTUSCHENWECHSEL CARE PRODUCTS CARE INSTRUCTIONS TOOLS CHANGING THE CARTRIDGE 2,5 mm 30 mm...
- Seite 7 SCHOCK EVINAS 577000 ERSATZTEILE MASSE SPARE PARTS MEASUREMENTS 577000 628794/1 628748/2 628778/2 628794EDM 8.8" 628740/5 Lochbohrung ø 35 Hole 1.37"...
- Seite 8 SCHOCK EVINAS 577120 ERSATZTEILE MASSE MEASUREMENTS SPARE PARTS 577120 628794/1 628748/2 628795/3 628795EDM 7.7" 628795/7 628795/6 Lochbohrung ø 35 Hole 1.37"...
- Seite 9 SCHOCK GmbH • Hofbauerstr. 1 • D-94209 Regen Telefon: +49-9921-600-0 • Fax: +49-9921-600-253 Email: info@schock.de • www.schock.de...
