Seite 1

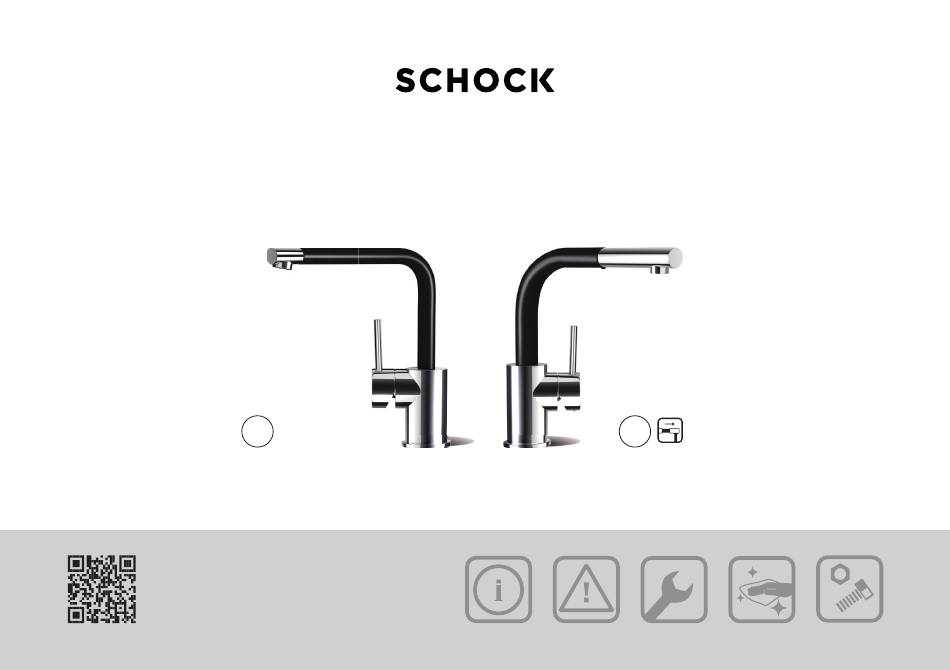

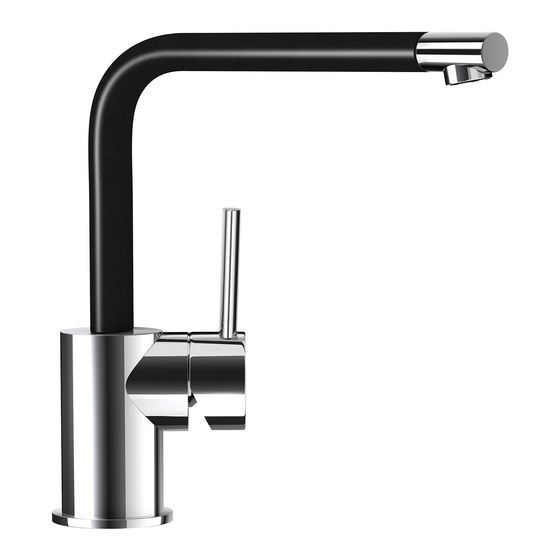

523000 523120 NIMBUS www.schock.de/easy-nimbus...
Seite 2
PRODUKTMERKMALE PRODUCT SPECIFICATIONS 523120 523120 523000 523000 Anschlussschlauchlänge Wasserdruck Length of supply hoses Water pressure 3 bar 3 bar Gewindegröße Anschlussschlauch Thread size of supply hose max 10 max 10 Schwenkbereich Temperatur Swivel range Temperature 130° 45-65°C 45-65°C Flüsterperlator Ultra-quiet aerator °C °C max 80...
Seite 3
SCHOCK EMPFIEHLT DIE VERWENDUNG DES GROBPARTIKELFILTERS SF-100 (629883). KEINEN CHLORREINIGER VERWENDEN. THE WARRANTY IS VOIDED BY NON-PROFESSIONAL INSTALLATION. SCHOCK RECOMMENDS THE USE OF THE SF-100 (629883) COARSE PARTICLE FILTER. DO NOT USE CHLORINE-BASED CLEANING AGENTS. LA GARANTÍA CADUCA CUANDO EL MONTAJE NO ES REALIZADO POR PERSONAL ESPECIALIZADO.
Seite 4
WERKZEUGE TOOLS 11 mm 15 mm 19 mm 21 mm...
Seite 5
INSTALLATION INSTALLATION 523000 523120 Anschlussschläuche handfest anziehen Anschlussschläuche handfest anziehen Hand - tighten supply hoses Hand - tighten supply hoses ø 35mm ø 35mm < 5mm...
Seite 6
INSTALLATION INSTALLATION Eckventile vor der Installation gründlich ausspülen Anschlussschläuche an Eckventile anschrauben Flush piping system before installation of fitting thoroughly Screw supply hoses onto angle valves...
Seite 7
INSTALLATION INSTALLATION 523120 Fest anziehen Eckventile öff nen Tighten Turn on water supplies and check connections for leaks...
Seite 8
SCHOCK NIMBUS SCHOCK NIMBUS 523120 523120 PFLEGEPRODUKTE PFLEGEHINWEISE CARE PRODUCTS CARE INSTRUCTIONS 8.58" 8.58" SCHOCK NIMBUS SCHOCK NIMBUS 523120 523120 Lochbohrung ø 35 Lochbohrung ø 35 Hole 1.37" Hole 1.37" 8.58" 8.58" MASSANGABEN / MEASUREMENTS IN MM / INCH MASSANGABEN / MEASUREMENTS IN MM / INCH Lochbohrung ø...
Seite 9
WERKZEUGE PERLATORREINIGUNG TOOLS CLEANING THE AERATOR 22 mm 60 min...
Seite 10
WERKZEUGE KARTUSCHENWECHSEL TOOLS CHANGING THE CARTRIDGE 2,5 mm 21 mm...
