Produkteinführung
1.1
Bevor Sie beginnen
Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von
Motherboard-Einstellungen folgende Vorsichtsmaßnahmen.
•
Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen.
•
Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren
Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse,
damit die Komponenten nicht durch statische Elektrizität beschädigt werden.
•
Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung
ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu
schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen.
1.2
Motherboard-Übersicht
Platzieren Sie
diese Seite in
Richtung des
Gehäuses
Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Andernfalls
können Sie sich verletzen und die Motherboard-Komponenten beschädigen.

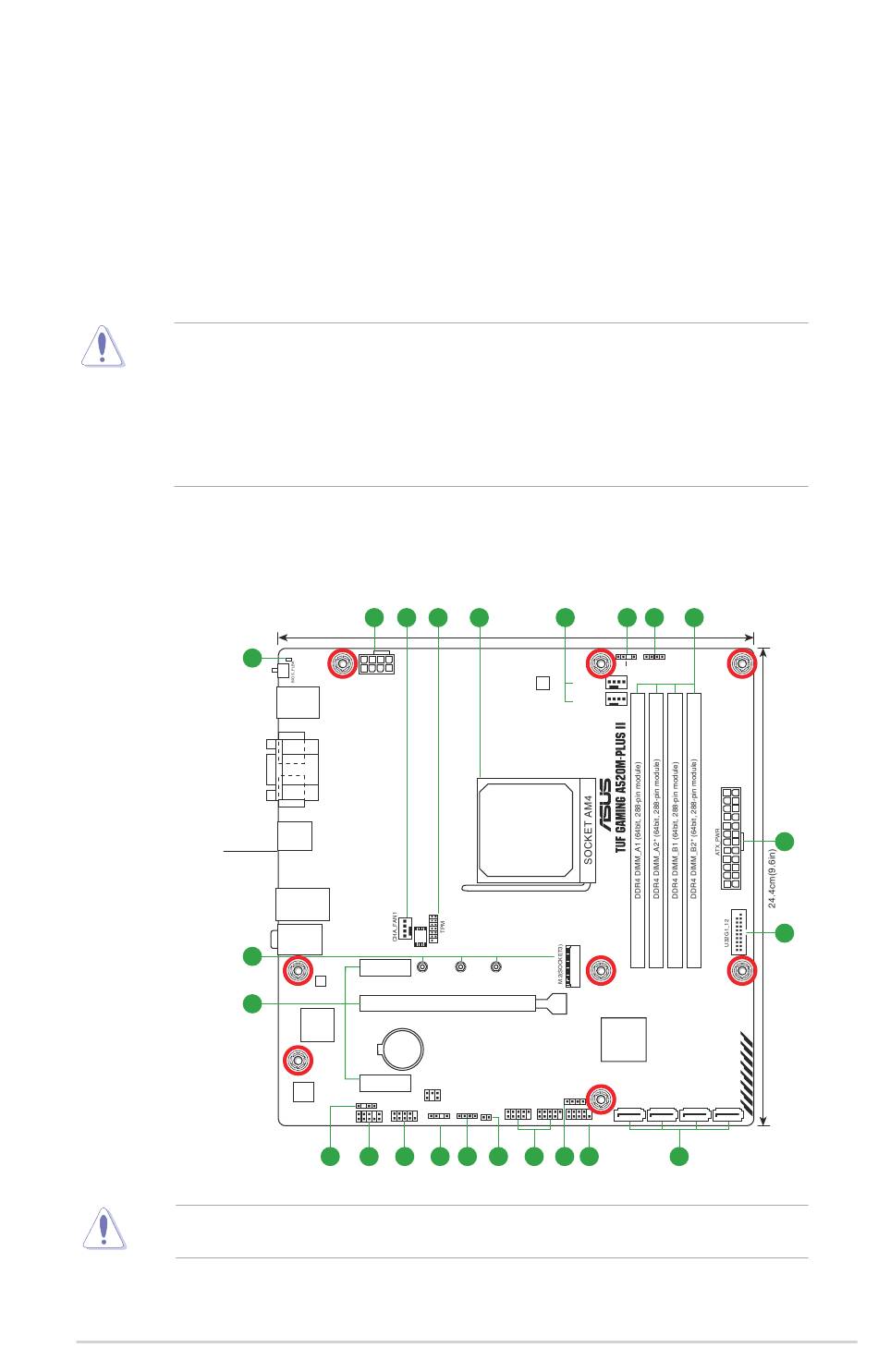

ASUS TUF GAMING A520M-PLUS II
5
4
19
FLBK_LED1
ATX_12V
KBMS
_U32G1_56
DP
VGA
HDMI
USB_56
LAN_U32G1_34
AUDIO
6
PCIEX1_1
Ethernet
3
Super
I/O
BATTERY
PCIEX1_2
Audio
Codec
SPDIF_OUT
COM
AAFP
15
14
13
17
1
4
24.4cm(9.6in)
DIGI+
VRM
CHA_FAN2
CPU_FAN
128Mb
BIOS
2280
2260
2242
PCIEX16
COM_DEBUG
SPEAKER
USB_12
USB_34
RGB_HEADER2
CLRTC
F_PANEL
ADD_GEN 2_2
10 11
12
9
16
1
10 11
2
RGB_HEADER1
ADD_GEN 2_1
AMD
A520
SATA6G_4
SATA6G_3 SATA6G_2 SATA6G_1
18
7
5
8
1-1
