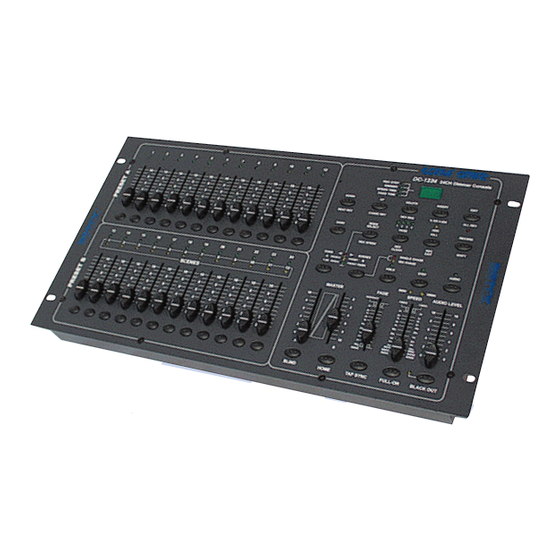

Botex DC-1224 Bedienungsanleitung

Scene setter
Vorschau ausblenden Andere Handbücher für DC-1224:
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen
AnschlŸsse RŸckseite
Stromanschlu§
12V-20V DC
500mA
1. Allgemein
Der DC-1224 ist ein digitales Lichtmischpult mit 24 DMX KanŠle, 48 Scenes, 48 Chases mit
999 Schritten und MIDI Ein- und Ausgang. Bitte lesen Sie diese Bedienungsanleitung ganz
durch, bevor Sie das Pult an die Dimmerpacks anschlie§en.
2. Technische Daten
Eingangsspannung
DMX Ausgang
Audio Line Eingang
Fu§kontroler
Midi Signal (ein/aus/durch)
Sicherung
Abmessungen
Gewicht
Bedienungsanleitung
BOTEX Scene Setter DC-1224
Midi
Midi
thru
Eingang
12-20 V DC, 500mA min.
3 Pins Female XLR
RCA (Cinch) 100mV 1Vp.p
6,3mm stereo Klinke
5 Pins DIN Standart Interface
0,5A (5x20mm)
482 x 266 x 85 mm
3,6Kg
Midi
DMX
DMX pin 2
und 3 um-
Ausgang
Ausgang
polarisieren
Einbau-Abm.: 450 x 260 x 72 mm
Audio
Fu§kontroller
Eingang
Anschlu§
100mV
Klinke 6,3mm
Cinch
Seite 1
