Assa Abloy CLIQ-Remote V2 Installations- Und Benutzeranleitung Seite 2

Installation
A
B
DC
Free
Output
ASSA ABLOY
Sicherheitstechnik GmbH
Attilastraße 61- 67
12105 Berlin
DEUTSCHLAND
Tel. + 49 30 8106-0
berlin @ assaabloy.com
www.assaabloy.com/de
A
6 0
6 2
4 x Ø 5

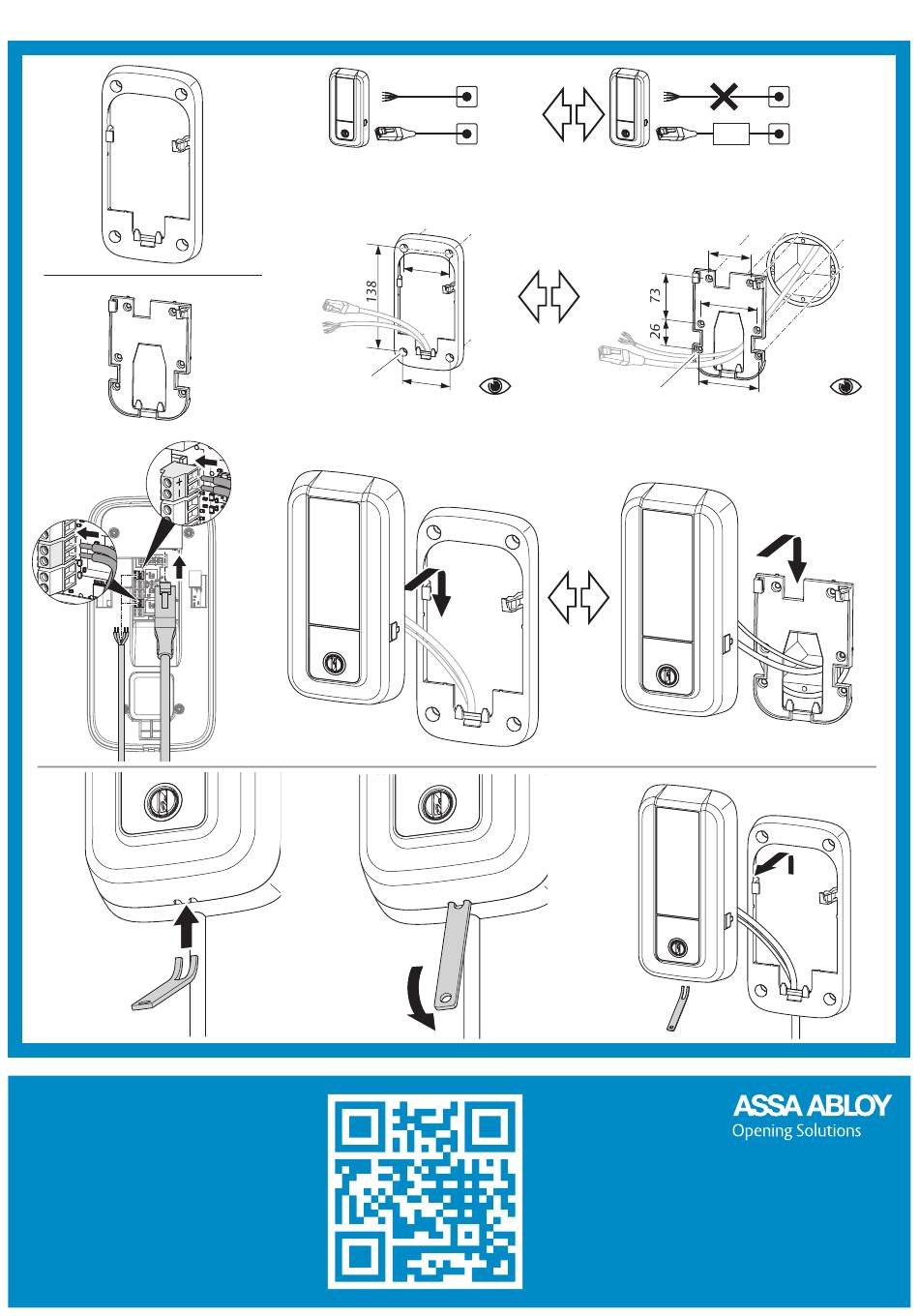

Bohrschablone
PB00025_00027_WEB_0A
A
12-24 V DC
Ethernet
CAT5 STP
B
6 x Ø 4
B
DC
Ethernet
POE
CAT5 STP
IEEE 802.3af
4 1
5 7
6 0
Bohrschablone
PB00025_00027_WEB_0A
