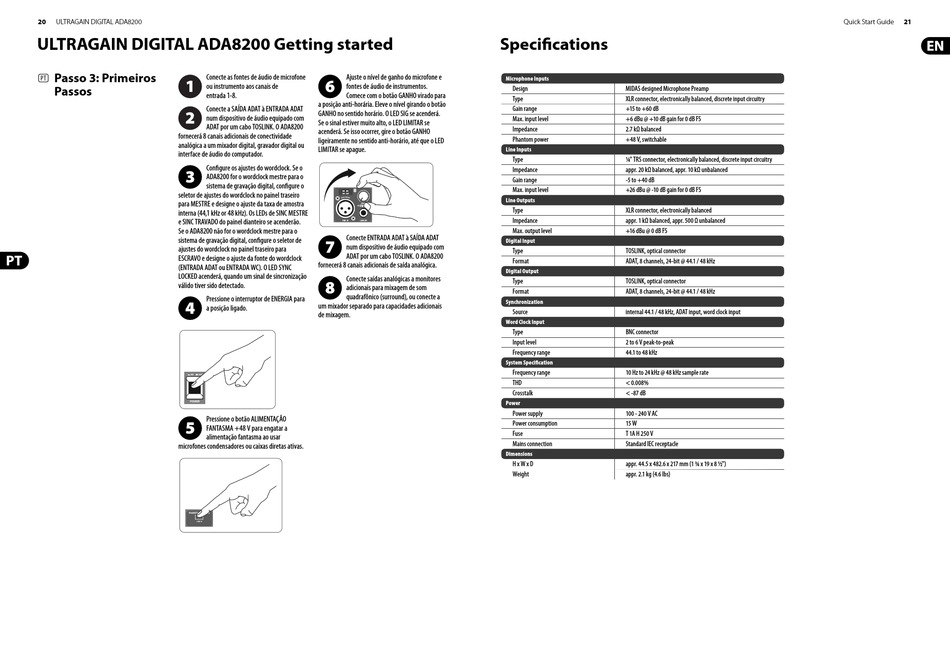

20 ULTRAGAIN DIGITAL ADA8200
ULTRAGAIN DIGITAL ADA8200 Getting started
Passo 3: Primeiros
(PT) Conecte as fontes de áudio de microfone
ou instrumento aos canais de
Passos
entrada 1-8.
Conecte a SAÍDA ADAT à ENTRADA ADAT
num dispositivo de áudio equipado com
ADAT por um cabo TOSLINK. O ADA8200
fornecerá 8 canais adicionais de conectividade
analógica a um mixador digital, gravador digital ou
interface de áudio do computador.
Confi gure os ajustes do wordclock. Se o
ADA8200 for o wordclock mestre para o
sistema de gravação digital, confi gure o
seletor de ajustes do wordclock no painel traseiro
para MESTRE e designe o ajuste da taxa de amostra
interna (44,1 kHz or 48 kHz). Os LEDs de SINC MESTRE
e SINC TRAVADO do painel dianteiro se acenderão.
Se o ADA8200 não for o wordclock mestre para o
sistema de gravação digital, confi gure o seletor de
ajustes do wordclock no painel traseiro para
ESCRAVO e designe o ajuste da fonte do wordclock
(ENTRADA ADAT ou ENTRADA WC). O LED SYNC
LOCKED acenderá, quando um sinal de sincronização
válido tiver sido detectado.
Pressione o interruptor de ENERGIA para
a posição ligado.
Pressione o botão ALIMENTAÇÃO
FANTASMA +48 V para engatar a
alimentação fantasma ao usar
microfones condensadores ou caixas diretas ativas.
Ajuste o nível de ganho do microfone e
fontes de áudio de instrumentos.
Comece com o botão GANHO virado para
a posição anti-horária. Eleve o nível girando o botão
GANHO no sentido horário. O LED SIG se acenderá.
Se o sinal estiver muito alto, o LED LIMITAR se
acenderá. Se isso ocorrer, gire o botão GANHO
ligeiramente no sentido anti-horário, até que o LED
LIMITAR se apague.
Conecte ENTRADA ADAT à SAÍDA ADAT
num dispositivo de áudio equipado com
ADAT por um cabo TOSLINK. O ADA8200
fornecerá 8 canais adicionais de saída analógica.
Conecte saídas analógicas a monitores
adicionais para mixagem de som
quadrafônico (surround), ou conecte a
um mixador separado para capacidades adicionais
de mixagem.
Specifi cations
Microphone Inputs
Design MIDAS designed Microphone Preamp
Type XLR connector, electronically balanced, discrete input circuitry
Gain range +15 to +60 dB
Max. input level +6 dBu @ +10 dB gain for 0 dB FS
Impedance 2.7 kΩ balanced
Phantom power +48 V, switchable
Line Inputs
Type ¼ " TRS connector, electronically balanced, discrete input circuitry
Impedance appr. 20 kΩ balanced, appr. 10 kΩ unbalanced
Gain range -5 to +40 dB
Max. input level +26 dBu @ -10 dB gain for 0 dB FS
Line Outputs
Type XLR connector, electronically balanced
Impedance appr. 1 kΩ balanced, appr. 500 Ω unbalanced
Max. output level +16 dBu @ 0 dB FS
Digital Input
Type TOSLINK, optical connector
Format ADAT, 8 channels, 24-bit @ 44.1 / 48 kHz
Digital Output
Type TOSLINK, optical connector
Format ADAT, 8 channels, 24-bit @ 44.1 / 48 kHz
Synchronization
Source internal 44.1 / 48 kHz, ADAT input, word clock input
Word Clock Input
Type BNC connector
Input level 2 to 6 V peak-to-peak
Frequency range 44.1 to 48 kHz
System Specifi cation
Frequency range 10 Hz to 24 kHz @ 48 kHz sample rate
THD < 0.008%
Crosstalk < -87 dB
Power
Power supply 100 - 240 V AC
Power consumption 15 W
Fuse T 1A H 250 V
Mains connection Standard IEC receptacle
Dimensions
H x W x D appr. 44.5 x 482.6 x 217 mm (1 ¾ x 19 x 8 ½ ")
Weight appr. 2.1 kg (4.6 lbs)
Quick Start Guide 21
