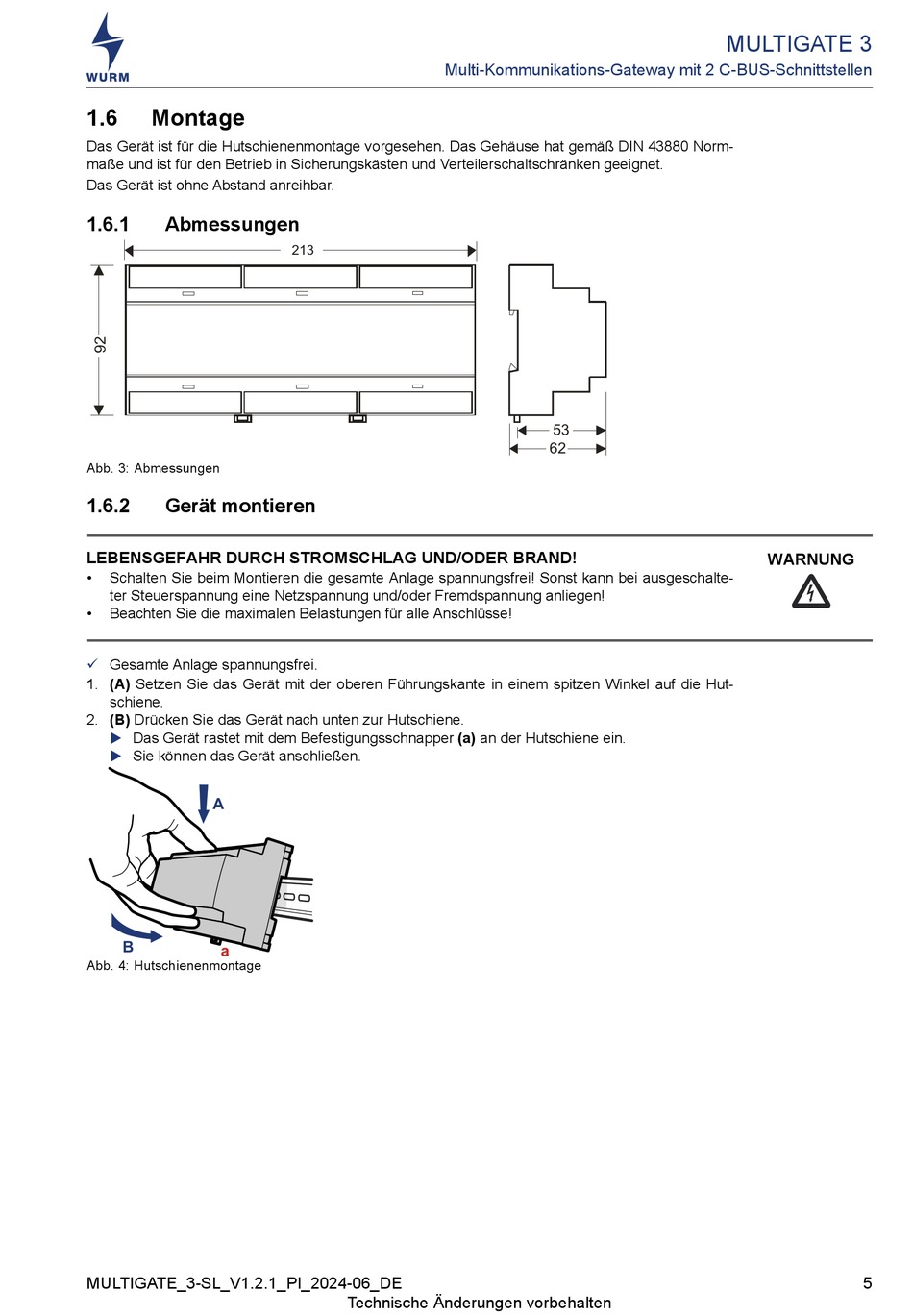

1.6 Montage
Das Gerät ist für die Hutschienenmontage vorgesehen. Das Gehäuse hat gemäß DIN 43880 Norm-
maße und ist für den Betrieb in Sicherungskästen und Verteilerschaltschränken geeignet.
Das Gerät ist ohne Abstand anreihbar.
1.6.1

Abmessungen

Abb. 3: Abmessungen
1.6.2 Gerät montieren
LEBENSGEFAHR DURCH STROMSCHLAG UND/ODER BRAND!
• Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann bei ausgeschalte-
ter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen!
• Beachten Sie die maximalen Belastungen für alle Anschlüsse!
Gesamte Anlage spannungsfrei.

1. (A) Setzen Sie das Gerät mit der oberen Führungskante in einem spitzen Winkel auf die Hut-
schiene.
2. (B) Drücken Sie das Gerät nach unten zur Hutschiene.
Das Gerät rastet mit dem Befestigungsschnapper (a) an der Hutschiene ein.

Sie können das Gerät anschließen.

A
B
Abb. 4: Hutschienenmontage
MULTIGATE_3-SL_V1.2.1_PI_2024-06_DE
Multi-Kommunikations-Gateway mit 2 C-BUS-Schnittstellen
Technische Änderungen vorbehalten
MULTIGATE 3
WARNUNG
5
