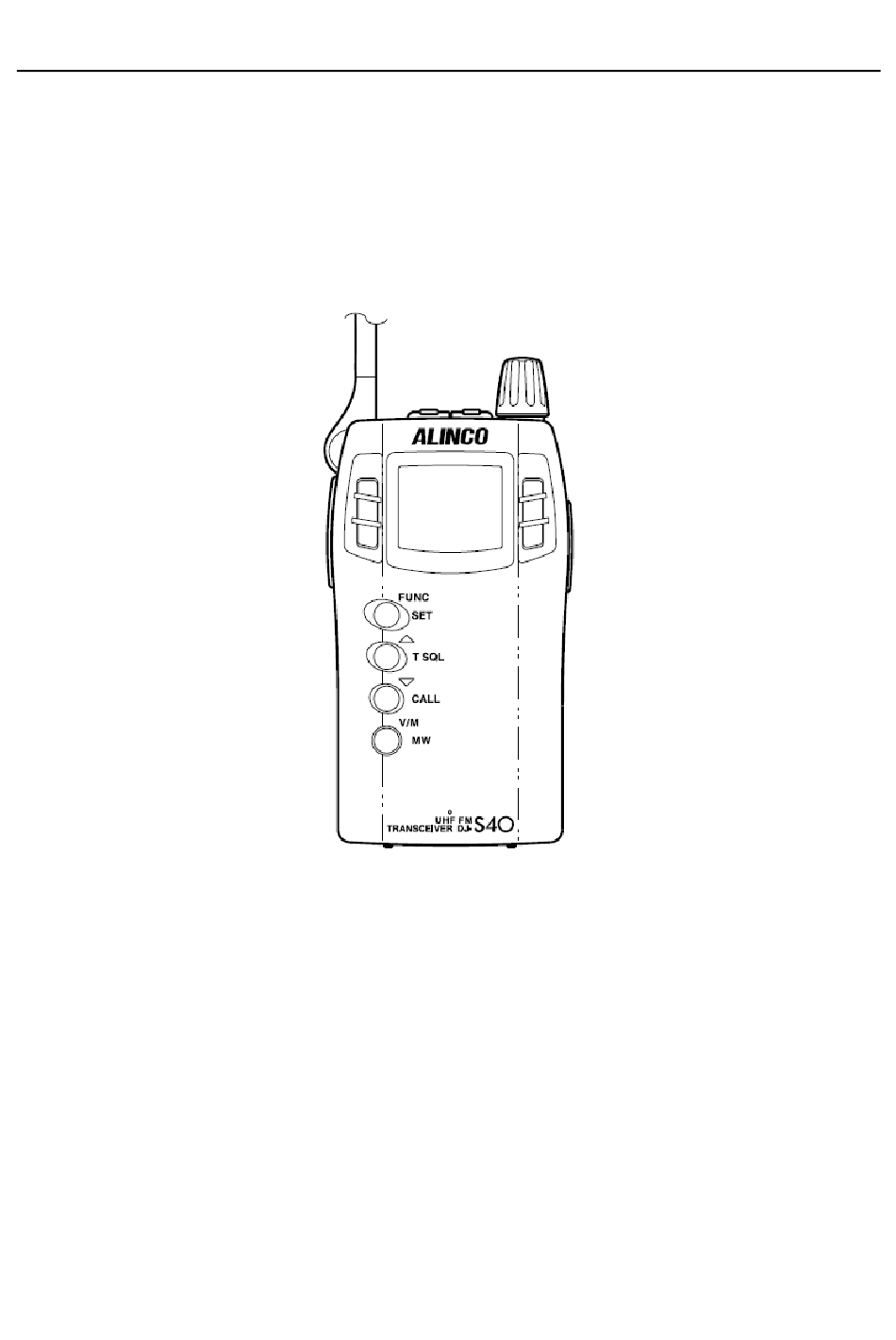

- Seite 1 ALINCO UHF FM Funkgerät DJ-S446 Bedienungsanleitung Danke für den Kauf dieses Funkgerätes. Diese Gebrauchsanweisung enthält wichtige Hinweise für die Sicherheit und Bedienungsanweisungen. Bitte lesen Sie die Gebrauchsanweisung sorgfältig, bevor Sie das Gerät benutzen.
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Zubehör 1.1 Standard Zubehör 1.2 Anbringen und entfernen des Zubehörs 1.2.1 Handkordel 1.2.2 Gürtelclip 1.2.3 Akku Pack (optional) 1.3 Batterie Ladezustandsanzeige 1.4 Batterien einlegen 2. Bedienung des Funkgerätes 2.1 Die Bedienelemente, Beschriftung und Funktionen 2.2 Die Tastatur 2.3 Das Display 3. - Seite 3 Inhalt 4. Konfigurationsmodus 4.1 Die Parameter 4.2 Den Konfigurationsmodus auswählen 5. Fortgeschrittene Bedienung 5.1 Suchlaufbetrieb 5.1.1 VFO Suchlauf 5.1.2 Speicher Suchlauf 5.1.3 Ausschlussfunktion 5.1.4 Ton Suchlauf 5.2 Tastatur Sperre 5.3 Tonruf 5.4 Beleuchtung 6. Selektiv-Rufverfahren 6.1 Das CTCSS Verfahren (TSQ) 7.
- Seite 4 Vor Inbetriebnahme Hinweis Der Betrieb dieses Funkgerätes kann durch Vorschriften in folgenden Umgebungen verboten sein: an Bord von Flugzeugen, • auf Flughafengelände, • in Häfen oder Hafenanlagen, • nahe kommerzieller Sendestationen, • in Krankenhäusern • Bitte fragen Sie vor der Verwendung des Gerätes an diesen Orten bei einer befugten Person nach, ob der Betrieb erlaubt ist und bedenken Sie immer die Vorschriften Ihres Landes beim Einsatz Ihres Funkgerätes.
-
Seite 5: Zubehör
1 Zubehör Standard Zubehör Batterie Leerfach EDH-31 • Gürtelclip • Handkordel • Bedienungsanleitung • Je nach gekaufter Version, kann das Zubehör unterschiedlich sein. 1.2. Montage und Demontage der Zubehörteile Handkordel 1.2.1 Handkordel Befestigen Sie die Handkordel am oberen Schlitz an der Rückseite Ihres Funkgerätes. Siehe Abbildung. 1.2.2 Gürtelclip Befestigen Sie den Gürtelclip mit der Schraube auf der Rückseite des Gerätes. -
Seite 6: Akku Pack (Optional)
1 Zubehör 1.2.3 Akku Pack (optional) 1. Schieben Sie den Akkupack von unten auf die Geräterückseite in Pfeilrichtung, bis er sauber und gut hörbar am Gerät einrastet. 2. Um ihn wieder zu entfernen, drücken Sie den Entriegelungsknopf und ziehen den Akkupack nach unten weg. -
Seite 7: Batterie Ladezustandsanzeige
1 Zubehör Ladezustand Batterie Ladezustandsanzeige Der Batterieverbrauch kann je nach Umgebungstemperatur oder der • benutzten Frequenz variieren. Wenn das Batteriesymbol angezeigt wird, sollte die Batterie • aufgeladen werden. Sie können jedoch noch einige Zeit mit niedriger Sendeleistung weiter arbeiten. Ändern Sie den Batterie Typ im Konfigurationsmodus, wenn Sie einen •... -
Seite 8: Bedienung Des Funkgerätes
2 Bedienung des Funkgerätes 3.1. Bezeichnungen und Bedienung der Tasten und Anschlüsse █ Ober- und Vorderseite Bezeichnung Funktion Ein/Aus Schalter Schaltet das Gerät ein/aus. Einstellen der Lautstärke Lautstärke Display (LCD) Siehe Beschreibung „Display“ Seite 9 Mikrofon Buchse Zum Anschluss eines externen Mikrofons (optional) 2kΩ... -
Seite 9: Seitenansicht
2 Bedienung des Funkgerätes █ Seitenansicht Bezeichnung Funktion Antenne Klappen Sie die Antenne hoch, wenn Sie das Funkgerät benutzen PTT Taste (Sendetaste) Zum Senden, PTT Taste drücken, zum Empfangen wieder lösen. MONI Taste Druck auf diese Taste bewirkt das Deaktivieren der Rauschsperre, so das auch schwache Signale empfangen werden können. -
Seite 10: Die Tastatur
2 Bedienung des Funkgerätes 2.2 Tastatur Bezeichnung Unabhängig Mit gedrückter FUNC Taste Beendet die Eingaben im Konfigurationsmodus MONI Aktiviert die Monitor Funktion Schaltet die Tastatur Sperre ein/aus (Seite 25) FUNC/SET Zugriff auf variable Funktionen ▲/T SQ Zum erhöhen der Frequenz und Speicher Einstellen TSQ Funktion (Seite 27) Kanal ▼/CALL... - Seite 11 2 Bedienung des Funkgerätes Bezeichnung Eine Zeit lang gedrückt Während Sendebetrieb Zum Senden gedrückt halten MONI Sendet einen Klingelton aus (Seite 25) FUNC/SET Aktiviert den Konfigurationsmodus (Seite 17) ▲/T SQ Startet den Suchlauf in aufsteigender Einstellung der Sendeleistung (Hoch) Richtung (Seite 22) (Seite 16) ▼/CALL Startet den Suchlauf in absteigender...
-
Seite 12: Das Display
2 Bedienung des Funkgerätes 2.3 Display Nr. Anzeige im Display Bedeutung Wird angezeigt, wenn die FUNC Taste gedrückt wurde Blinkt während Speicher Schreib Modus SKIP Erscheint im Speichersuchlauf bei zum Ausschluss markierten Kanälen BELL Funktion ist aktiviert (Klingelton) Wird bei schwacher Batterie angezeigt Wird angezeigt bei aktivierter Moskitoscheuche (MRS) Wird bei niedriger Sendeleistung angezeigt Zeigt im Speichermodus die Speicher Nummer und im Konfigurationsmodus... -
Seite 13: Grundlegende Bedienung
3 Grundlegende Bedienung Das Gerät einschalten Zum Einschalten des Gerätes drücken Sie den Schaltknopf 1 Sekunde. Zum Ausschalten drücken Sie ihn für 2 Sekunden. Einstellen der Lautstärke Um die Lautstärke zu erhöhen, drehen Sie den Einstellknopf im Uhrzeigersinn. Um die Lautstärke zu verringern, drehen Sie ihn entgegengesetzt. -
Seite 14: Speicher Modus
3 Grundlegende Bedienung Speicher Modus Der Speichermodus wird benutzt, um eine vorher programmierte Frequenz aufzurufen. Dieses Funkgerät hat 99 Speicherkanäle (1-99CH), 1 Rufkanal (C) und 1 Alarmkanal (SC). 3.4.1 Einen Speicherkanal auswählen Speicherkanal Nummer Drücken Sie die V/M Taste um in den Speichermodus zu gelangen. -
Seite 15: Speicherkanal Programmieren
3 Grundlegende Bedienung 3.4.2 Speicherkanal programmieren 1. Durch drücken der V/M Taste gelangen Sie zurück in den VFO Modus. 2. Wählen Sie die gewünschte Frequenz, die Sie speichern möchten. 3. Drücken Sie die FUNC Taste, während angezeigt wird, drücken Sie die V/M Taste. -
Seite 16: Inhalt Eines Speicherkanals Löschen
3 Grundlegende Bedienung 3.4.3 Inhalt eines Speicherkanals löschen 1. Drücken Sie die FUNC Taste, während angezeigt wird, drücken Sie die V/M Taste. Die Speicherkanal Nummer wird angezeigt und „W“ blinkt im Display. 2. Wählen Sie einen Speicherkanal durch drücken der ▼/▲ Tasten. Eine programmierte Kanal Nummer wird ohne zu blinken angezeigt. -
Seite 17: Priorität-Kanal Modus
3 Grundlegende Bedienung Priorität/Ruf Kanal Modus Hier können Sie den Priorität Kanal aufrufen. Das Funkgerät hat einen Rufkanal. Die Werkseinstellung ist „1-oF“. 3.5.1 Den Rufkanal auswählen 1. Drücken Sie die FUNC Taste, während angezeigt wird, drücken Sie die CALL Taste. Im Display wird angezeigt, CALL/Ruf Kanal wurde ausgewählt. -
Seite 18: Der Empfangsbetrieb
3 Grundlegende Bedienung Empfangsbetrieb 1. Schalten Sie das Gerät ein. 2. Regulieren Sie die Lautstärke. 3. Entfernen Sie Störgeräusche mit Einstellen der Rauschsperre, siehe Seite 4. Wählen Sie die gewünschte Frequenz. Wenn auf der gewählten Frequenz ein Signal empfangen wird, wird „B“ im Display angezeigt und das Signal wird hörbar. -
Seite 19: Der Sendebetrieb
3 Grundlegende Bedienung Der Sendebetrieb 1. Wählen Sie die gewünschte Frequenz. 2. Während Sie die PTT Taste gedrückt halten, sprechen Sie mit normal lauter Stimme in das Mikrofon. Das S-Meter zeigt den Sendemodus an. Sprechen Sie mit einem Abstand von etwa 5cm in das Mikrofon. 3. -
Seite 20: Parameter Einstellen Im Konfigurationsmodus
4 Konfigurationsmodus Parameter einstellen im Konfigurationsmodus Hier können Sie verschiedene Funktionen Ihres Funkgerätes einstellen. Die einstellbaren Parameter Die Parameter Nummer erhöht sich mit drücken der FUNC Taste und wird verringert mit drücken der MONI Taste. Parameter Display Funktionen (einstellen mit den ▲/▼Tasten) Nummer CHG-oF Schaltet die Batterieladefunktion ein/aus... -
Seite 21: Benutzen Des Konfigurationsmodus
4 Konfigurationsmodus Benutzen des Konfigurationsmodus 1. Halten Sie die FUNC Taste für 3 Sekunden gedrückt. Das Display wechselt in den Konfigurationsmodus. 2. Wählen Sie das einzustellende Menü mit der MONI oder der FUNC Taste aus. 3. Zum einstellen benutzen Sie die ▼/▲ Tasten. 4. - Seite 22 4 Konfigurationsmodus 01 CHG-oF Batterieladefunktion ein/aus Wenn ON eingestellt ist, kann der Akku-Pack mit dem EDC-97 aufgeladen werden. Während dem Ladevorgang blinkt das Batteriesymbol im Display. Schalten Sie das Gerät für den Ladevorgang aus. Aktivieren Sie nicht die Ladefunktion, wenn Sie das Batterieleerfach benutzen.
- Seite 23 4 Konfigurationsmodus 06 AP-oFF APO Zeit zum automatischen Abschalten Diese Funktion verhindert das entladen des Akkus, wenn Sie vergessen das Gerät auszuschalten. (OFF/30/60/90/120 Minuten) Wenn Sie die APO Funktion aktiviert haben, schaltet sich das Gerät automatisch aus, wenn Sie während der eingestellten Zeit keine Funktion ausgeführt haben.
- Seite 24 4 Konfigurationsmodus 10 bCL-oF BCLO ON/OFF - Sendesperre Wenn aktiviert, wird die Möglichkeit zu Senden eingeschränkt, wenn ein Signal empfangen wird. Wenn BCLO auf ON eingestellt ist, kann nur in folgenden Fällen gesendet werden. wenn kein Signal empfangen wird („busy“ im Display nicht mehr angezeigt). •...
-
Seite 25: Fortgeschrittene Bedienung
5 Fortgeschrittene Bedienung Suchlaufbetrieb Mit der Suchfunktion können Sie automatisch die gewünschte Frequenz suchen. Wenn ein Signal empfangen wird, stoppt der Suchlauf und wird den Einstellungen entsprechend fortgesetzt. ■ Suchlaufarten Timed Scan Sobald der Suchlauf ein Signal gefunden hat, stoppt er. Nach fünf Sekunden wird der Suchlauf fortgesetzt, unabhängig davon, ob das Empfangssignal weiterhin vorhanden ist. -
Seite 26: Vfo Suchlauf
5 Fortgeschrittene Bedienung 5.1.1 VFO Suchlauf Im VFO Suchlauf wird das gesamte Band abgesucht. 1. Um in den VFO Modus zu gelangen, drücken Sie die V/M Taste. 2. Drücken Sie die ▲/▼ Tasten für 1 bis 2 Sekunden, um den Suchlauf zu starten. -
Seite 27: Ausschlussfunktion
5 Fortgeschrittene Bedienung 5.1.3 Ausschlussfunktion (Skip Channel) Die mit „skip“ markierten Speicherkanäle werden vom Speichersuchlauf ausgeschlossen. Siehe Seite 17. Ein so markierter Kanal wird im Display mit dem Hinweis „SKIP“ angezeigt. Der Priorität/Ruf Kanal wird ebenfalls übersprungen. 5.1.4 CTCSS Ton Suchlauf Diese Funktion hilft Ihnen die Tonfrequenz zu finden, wenn der Ton des empfangenen Signals unbekannt ist. -
Seite 28: Tastatur Sperre
5 Fortgeschrittene Bedienung Tastatur Sperre Mit der Tastatur Sperre verhindern Sie ungewollte Eingaben oder Funktionen auszuführen. 1. Drücken Sie die FUNC Taste, während angezeigt wird, drücken Sie die MONI Taste. Das Schlüsselsymbol im Display zeigt die aktivierte Tastatur Sperre an. 2. -
Seite 29: Selektiv-Rufverfahren
6 Selektiv Rufverfahren Zum Erreichen einer bestimmten Funkstation kann man die eingebauten Selektiv-Rufverfahren nutzen. Dies ermöglicht einerseits gezieltes Rufen der gewünschten Station, sowie ungestörte Kommunikation. Wenn zwei Stationen auf dem gleichen Kanal mit dem selben CTCSS-Ton arbeiten, werden andere Stationen ohne den gleichen CTCSS-Ton nicht zum Lautsprecher übertragen. Der Lautsprecher wird nur aktiviert, wenn die beiden Stationen mit einem übereinstimmenden CTCSS-Ton arbeiten. -
Seite 30: Das Ctcss Verfahren (Tsq)
6 Selektiv Rufverfahren Das CTCSS Verfahren (TSQ) 1. Drücken Sie die FUNC Taste, während im Display angezeigt wird, drücken Sie die ▲ Taste. Das „oF“ Symbol blinkt. Drücken Sie die FUNC Taste, während im Display angezeigt wird, drücken Sie die ▲ Taste. Das „oF“... -
Seite 31: Sonderfunktionen
7 Sonderfunktionen Diebstahl Alarmfunktion Dieses Funkgerät ist mit einer Diebstahl Alarmfunktion ausgestattet. Es wird ein Alarmton über den Lautsprecher erzeugt, wenn jemand versucht das Gerät zu entwenden, ohne die richtige Vorgehensweise zu kennen. Diese Funktion ist sehr nützlich, wenn Sie Ihr Funkgerät im Auto installieren. Kabel für den Alarm Lenkrad Lenkrad... -
Seite 32: Montage Und Parameter Einstellung
7 Sonderfunktionen 7.1.1 Montage und Parameter Einstellung 1. Schließen Sie den Stecker des Alarm Kabels an der Buchse für den Lautsprecher an. Hinweis: Bringen Sie das Alarm Kabel und Funkgerät so an, damit es nicht leicht getrennt werden kann. Programmieren Sie den Alarm Kanal, wie auf Seite 12 beschrieben. Wählen Sie „Scr-on“... -
Seite 33: Alarm
7 Sonderfunktionen 7.1.2 Alarm Wenn nun das Kabel entfernt oder durchtrennt wird, ertönt ein Alarmsignal. Während des Alarms sind alle Tasten einschließlich des Einschaltknopfes deaktiviert. Der Empfang wird auf der Frequenz des Alarm Kanals aktiviert. ■ Wie Sie den Alarm abschalten Wenn ein Signal empfangen und die Rauschsperre geöffnet wird, wird der Alarm abgeschaltet und das Gerät schaltet in den Empfangsmodus zurück. -
Seite 34: Alarm Verzögern
7 Sonderfunktionen 7.1.3 Alarm verzögern Wenn diese Funktion eingestellt ist, beginnt der Alarm verzögert. 1. Stellen Sie die Funktion „Scr-dL“ ein. Siehe Menü 14 im Konfigurationsmodus. 2. Schließen Sie das Alarmkabel an und schalten das Gerät aus. In dieser Einstellung beginnt der Alarm, 10 Sekunden nachdem das Kabel entfernt wurde. -
Seite 35: Cloning
8 Cloning 8.1. Cloning Sie können alle Einstellungen Ihres Funkgerätes auf ein anderes Gerät übertragen. So können Sie ohne große Mühe und schnell alle Speicherkanäle und Konfiguration-Parameter auf ein zweites, baugleiches Gerät übertragen. Kabel Anschluss ■ Beide Geräte werden über ein handelsübliches Kabel mit zwei 3,5mm-Stereo-Klinkenstecker über die Lautsprecherbuchsen verbunden. -
Seite 36: Übertragen Der Masterdaten
8 Cloning ■ Übertragen der Masterdaten 1. Halten Sie die MONI Taste gedrückt und drücken Sie die PTT Taste 3 mal. „CLONE“ wird im Display angezeigt. 2. Drücken Sie die PTT Taste. „Sd ***“ wird angezeigt und die Einstellungen werden übertragen. „PASS“... - Seite 37 8 Cloning ■ Empfangen der Masterdaten 1. „Ld ***“ wird am Slave Gerät angezeigt, während der Übertragung. „Ld 078“ erscheint, wenn die Übertragung komplett ist. Das Slave Gerät kann nicht erkennen, ob die Daten korrekt übertragen wurden. Prüfen Sie deshalb, ob am Master Gerät „PASS“ angezeigt wird. 2.
-
Seite 38: Wartung Und Hinweise
9 Wartung und Hinweise Zurücksetzen der Parameter (RESET) Beachten Sie, dass bei einem Zurücksetzen (Reset) alle Einstellungen auf die Werkseinstellung zurückgesetzt werden. 1. Schalten Sie das Funkgerät bei gleichzeitig gedrückter FUNC Taste und V/M Taste ein. 2. Alle Zeichen erscheinen auf dem Display, lösen Sie die FUNC Taste. Das Funkgerät kehrt in den VFO Modus zurück. -
Seite 39: Erhältliches Zubehör
EME-13 Kopfhörer und Mikrofon mit VOX ESC-37 Schutztasche KEP-115-S Kleines Lautsprecher Mikrofon KEP-91-S Großes Lautsprecher Mikrofon KEP-320-VS Leichte Ohrhörer-Mikrofon-Kombination KEP-24-VS Security Headset mit Tarnschlauch KEP-37-S Security Headset in schwarz Weiteres Zubehör und viele Extras finden Sie auf der Homepage: http://www.alinco-funktechnik.de... -
Seite 40: Technische Daten
10 Technische Daten ■ Allgemein DJS-446 Frequenzbereich 446.00625~446.09375MHz Modulation F3E(FM) Frequenz Schritt 12.5kHz Speicherkanal 100 Kanäle + 1 Priorität-Kanal Antennen-Impedanz 50 Ω Frequenz Stabilität ±5ppm Mikrofon-Impedanz 2k Ω Spannungsversorgung 4.5~16.0VDC Stromverbr Senden H 370mA auch L 220mA Empfang Etwa 150mA (maximal) etwa 40mA (Squelched) 15mA (mit Batteriesparfunktion) Temperatur Bereich... -
Seite 41: Empfänger
10 Technische Daten DJS-446 ■ Sender Ausgangsleistung 500mW 150mW (niedrige Sendeleistung) Modulation Variable reactance Störstrahlung -60dB oder weniger Max. Frequenzhub ±2.5kHz Mikrofon-Impedanz 2k Ω ■ Empfänger System Doppel-Superhet Empfindlichkeit -14.0dBµ (0.2µV) oder weniger Zwischenfrequenzen 1st IF 21.7MHz 2 IF 450kHz Empfindlichkeit -6dB : 6kHz oder mehr -60dB : 14kHz oder weniger...
