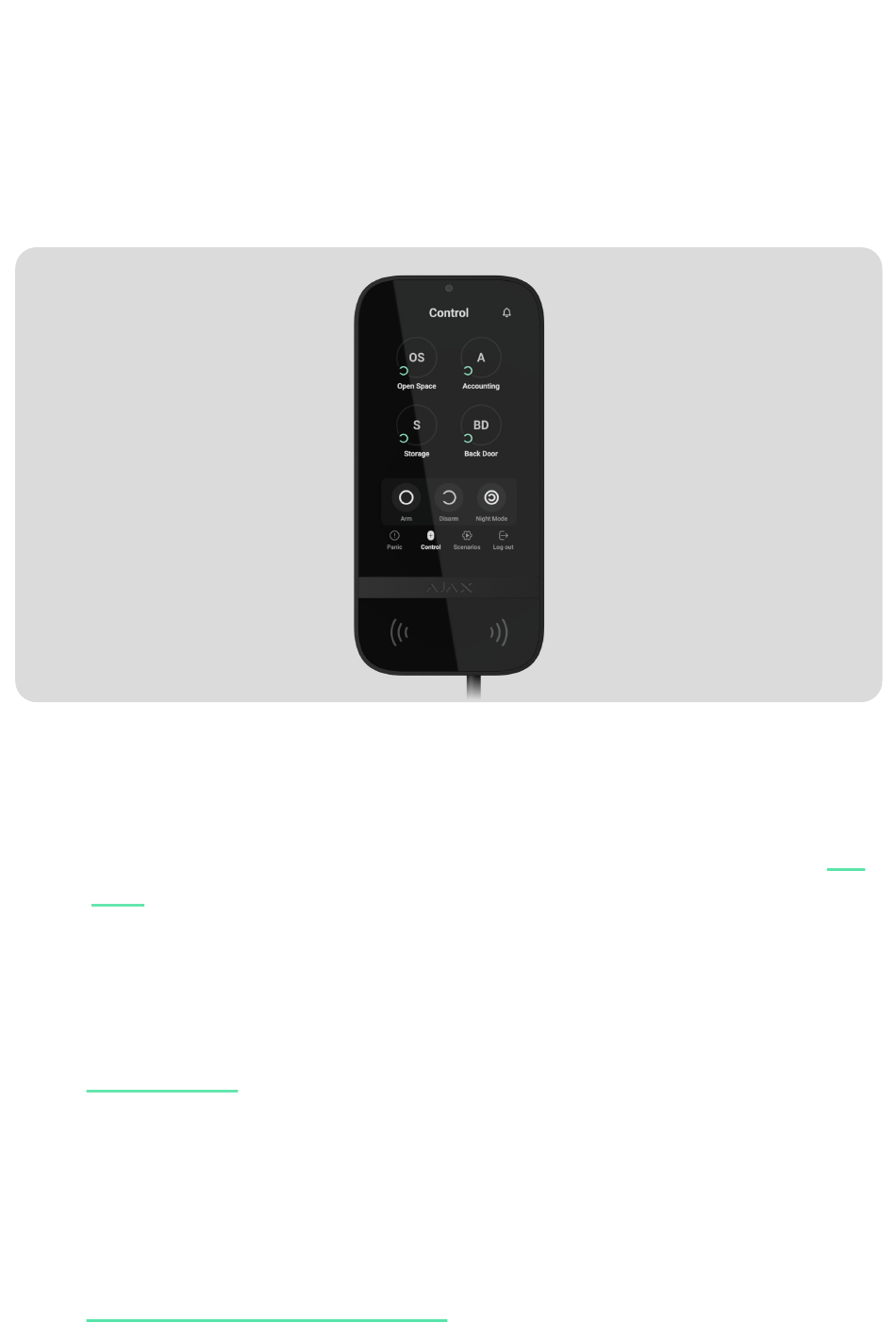

KeyPad TouchScreen Fibra ist ein kabelgebundenes Bedienteil mit einem
Touchscreen, das für die Steuerung des Ajax Systems entwickelt wurde. Die
Authentifizierung der Benutzer erfolgt über Smartphones, Schlüsselanhänger
Karten
Pass
und Codes. Das Gerät ist für den Einsatz im Innenbereich geeignet.
Das Bedienteil arbeitet als Teil des Ajax Systems und tauscht Daten mit der Hub-
Zentrale über das sichere, kabelgebundene Fibra Kommunikationsprotokoll aus.
Mehr erfahren
KeyPad TouchScreen Fibra ist Teil der Fibra Produktlinie von kabelgebundenen
Geräten. Nur akkreditierte Partner von Ajax Systems dürfen diese Geräte
verkaufen, installieren und verwalten.
KeyPad TouchScreen Fibra kaufen
KeyPad TouchScreen Fibra
Benutzerhandbuch
Aktualisiert June 28, 2024
Tag
,
Inhaltsverzeichnis
loading

Verwandte Anleitungen für AJAX Systems KeyPad TouchScreen Fibra

Inhaltszusammenfassung für AJAX Systems KeyPad TouchScreen Fibra

  • Seite 1 Karten Pass und Codes. Das Gerät ist für den Einsatz im Innenbereich geeignet. Das Bedienteil arbeitet als Teil des Ajax Systems und tauscht Daten mit der Hub- Zentrale über das sichere, kabelgebundene Fibra Kommunikationsprotokoll aus. Mehr erfahren KeyPad TouchScreen Fibra ist Teil der Fibra Produktlinie von kabelgebundenen Geräten.
  • Seite 2 Funktionselemente 1. Umgebungslichtsensor zur automatischen Anpassung der Helligkeit der Displaybeleuchtung. 2. IPS-Touchscreen mit 5 Zoll Bildschirmdiagonale. 3. Ajax Logo mit LED-Anzeige. 4. Zone für Lesung von Karten, Schlüsselanhängern und Bluetooth. 5. SmartBracket Montageplatte. Zum Entfernen die Platte nach unten schieben. .

  • Seite 3: Funktionsweise

    Sabotagekontakt 10. QR-Code mit Geräte-ID zum Hinzufügen des Bedienteils zum Ajax System. 11. Klemmen für den Anschluss eines externen Netzteils (nicht im Lieferumfang enthalten). Die Klemmen können bei Bedarf aus den Halterungen entnommen werden. 12. Eingangsklemmen für den Anschluss der Fibra Leitung an KeyPad TouchScreen Fibra.
  • Seite 4 Der im KeyPad TouchScreen integrierte Summer signalisiert je nach Einstellung: Alarme; Scharf-/Unscharfschaltung; Ein-/Ausgangsverzögerungen; Auslösung der Öffnungsmelder. Das Bedienteil wird von der Hub-Zentrale mit Strom versorgt und verfügt über eine Notstromquelle – vorinstallierte Akkus.. KeyPad TouchScreen kann auch mit einem externen Netzteil mit einem Spannungsbereich von 10,5–14 V⎓ und einem Betriebsstrom von 0,5 A betrieben werden.
  • Seite 5 werden. BLE ist ein Funkprotokoll mit geringem Energieverbrauch. Das Bedienteil unterstützt Android- und iOS-Smartphones mit BLE 4.2 und höher. 2. Mit Karten oder Schlüsselanhängern. KeyPad TouchScreen nutzt die DESFire®-Technologie, um Benutzer schnell und sicher zu identifizieren. DESFire® basiert auf dem internationalen Standard ISO 14443 und bietet 128- Bit-Verschlüsselung sowie Kopierschutz.

  • Seite 6: Sicherheitskontrolle Für Gruppen

    Sicherheitskontrolle für Gruppen KeyPad TouchScreen ermöglicht die Steuerung der Sicherheitsmodi von Gruppen (wenn der Gruppenmodus aktiviert ist). Welche Gruppen freigegeben werden (Bedienteilgruppen), kann in den Einstellungen des Bedienteils festgelegt werden. Standardmäßig werden alle Gruppen auf der Registerkarte Fernbedienung angezeigt. Weitere Informationen zur Steuerung der Sicherheitsmodi für Gruppen finden Sie in diesem Abschnitt Notfalltasten...

  • Seite 7: Szenariosteuerung

    Für Notfälle verfügt das Bedienteil über die Registerkarte Panik mit drei Tasten: Paniktaste; Feuer; Notfallhilfe. In der Ajax Anwendung kann ein Administrator oder ein PRO mit Systemkonfigurationsrechten auswählen, wie viele Tasten auf der Registerkarte Panik angezeigt werden sollen. Die Einstellungen des KeyPad TouchScreen bieten zwei Optionen: nur die Paniktaste (Standardeinstellung) oder alle drei Tasten.

  • Seite 8: Signalisierung Von Störungen Und Scharfschaltung

    Die separate Registerkarte des Bedienteils kann bis zu sechs Schaltflächen enthalten, mit denen entweder ein einzelnes Automatisierungsgerät oder eine Gruppe von Geräten gesteuert werden kann. Szenarien für Gerätegruppen ermöglichen die gleichzeitige Steuerung mehrerer Schalter, Relais oder Steckdosen. Die Automatisierungsszenarien, die über KeyPad TouchScreen gesteuert werden können, werden in den Einstellungen des Bedienteils erstellt.

  • Seite 9: Stummschalten Des Feueralarms

    Stummschalten des Feueralarms Wird im System ein Feueralarm ausgelöst, kann dieser mit KeyPad TouchScreen stummgeschaltet werden. Das Drücken der Notfalltaste Feuer auf der Registerkarte Panik löst keinen Alarm von vernetzten Brandmeldern aus (wenn diese Funktion für das System aktiviert ist). Beim Senden eines Notsignals über das Bedienteil wird eine entsprechende Benachrichtigung an die App und die Leitstelle übermittelt.

  • Seite 10: Vorabautorisierung Der Benutzer

    Damit das Fenster für die Stummschaltung des Feueralarms sofort auf KeyPad TouchScreen angezeigt wird, muss in den Einstellungen für das Bedienteil die Funktion Bildschirm immer aktiv aktiviert werden. Schließen Sie außerdem das Netzteil eines Drittanbieters an. Andernfalls erscheint das Stummschaltfenster erst, wenn das Bedienteil aktiviert wird. Bedrohungscode KeyPad TouchScreen unterstützt einen Bedrohungscode, mit dem Sie das Unscharfschalten des Systems simulieren können.

  • Seite 11: Sperre Bei Unbefugtem Zugriff

    Auf den Registerkarten, für die die Vorabautorisierung aktiviert ist, erscheint die Anzeige für die Eingabe des Codes. Der Benutzer muss sich zuerst authentifizieren, indem er entweder einen Code eingibt oder einen persönlichen Transponder an das Bedienteil hält. Einzige Ausnahme ist die Registerkarte Alarm , die es auch nicht autorisierten Benutzern ermöglicht, ein Notsignal zu senden.

  • Seite 12: Übermittlung Von Ereignissen An Die Leitstelle

    Übermittlung von Ereignissen an die Leitstelle Das Ajax System kann Alarme über SurGard (Contact ID), SIA (DC-09), ADEMCO 685 und andere Protokolle an die Überwachungsanwendung PRO Desktop sowie an eine Notruf- und Serviceleitstelle (NSL) übertragen. KeyPad TouchScreen kann folgende Ereignisse übermitteln: 1.

  • Seite 13: Hinzufügen Zum System

    Die ID und die Nummer des Geräts finden Sie in seinen Zuständen in der Ajax Anwendung Hinzufügen zum System KeyPad TouchScreen Fibra ist nur mit Hub Hybrid (2G) Hub Hybrid (4G) kompatibel. Nur verifizierte Partner können Fibra Geräte in den Ajax PRO Apps hinzufügen und konfigurieren.

  • Seite 14: Hinzufügen Zur Hub-Zentrale

    5. Fügen Sie zur App eine kompatible Hub-Zentrale hinzu. Stellen Sie sicher, dass die Hub-Zentrale eingeschaltet ist und über Ethernet, WLAN und/oder Mobilfunk mit dem Internet verbunden ist. . Vergewissern Sie sich, dass der Space unscharf ist und die Hub-Zentrale keine Updates durchführt, indem Sie ihren Status in der Ajax App überprüfen.
  • Seite 15 zu 10 solcher Geräte (einschließlich Sirenen) hinzufügen. Berücksichtigen Sie dies bei der Planung Ihres Sicherheitssystems. Das mit der Hub-Zentrale verbundene Bedienteil erscheint in der Geräteliste in der Ajax App. Die Aktualisierungshäufigkeit für den Gerätestatus in der Liste hängt von den Einstellungen Jeweller/Fibra ab, der Standardwert beträgt 36 Sekunden. KeyPad TouchScreen arbeitet mit nur einer Hub-Zentrale.

  • Seite 16: Symbole In Der Anwendung

    Symbole in der Anwendung Die Symbole in der Anwendung zeigen bestimmte Zustände des Bedienteils an. Um diese aufzurufen: 1. Loggen Sie sich in die Ajax Anwendung ein. 2. Wählen Sie die Hub-Zentrale aus. 3. Gehen Sie zur Registerkarte Geräte Symbol Bedeutung Die Stärke des Fibra Signals.

  • Seite 17: Symbole Auf Dem Display

    Mehr erfahren Benachrichtigungen über Sabotagealarme sind dauerhaft deaktiviert. Mehr erfahren Das Gerät ist bis zur nächsten Unscharfschaltung des Systems deaktiviert. Mehr erfahren Benachrichtigungen über Sabotagealarme sind bis zur nächsten Unscharfschaltung des Systems deaktiviert. Mehr erfahren Das Gerät wurde nicht auf die neue Hub-Zentrale übertragen. Mehr erfahren Symbole auf dem Display Am oberen Rand des Displays erscheinen Symbole, die über bestimmte...
  • Seite 18 Feueralarm stummschalten. Dieses Symbol erscheint, wenn das Fenster zum Stummschalten des Feueralarms geschlossen wird. Der Benutzer kann das Symbol jederzeit antippen, um den Feueralarm, einschließlich des Alarms der vernetzten Brandmelder, stumm zu schalten. Mehr erfahren Glockenton beim Öffnen ist deaktiviert. Zum Aktivieren auf das Symbol klicken. Einstellungen Erscheint auf dem Display, wenn die gewünschten vorgenommen wurden...

  • Seite 19: Firmware-Version

    neue Das Feld wird angezeigt, wenn eine Firmware-Version verfügbar ist. Der Status wird in der Ajax Security System App ab Version 3.0 für iOS und Android nicht angezeigt. Wenn Sie auf klicken, öffnet sich die Liste der Einstellungen und Berechtigungen, die der Warnung Anwendung gewährt werden müssen, damit das Bedienteil korrekt funktioniert.
  • Seite 20 Das Laden der Notstrombatterie über die Fibra Leitung wird durch das Symbol angezeigt. Zustand des Sabotagekontakts des Bedienteils, der auf das Entfernen oder Öffnen des Gehäusedeckels reagiert: Offen – das Bedienteil wurde von der SmartBracket Montageplatte entfernt oder das Gehäuse wurde beschädigt. Überprüfen Sie das Gerät.
  • Seite 21 Zeigt an, ob der Karten- und Anhängerleser Pass-/Tag leser aktiviert ist. Zeigt an, ob das Bluetooth-Modul des Bedienteils Bluetooth zur Steuerung des Systems mit einem Smartphone aktiviert ist.  Piepton-Einstellungen Wenn aktiviert, signalisiert das Bedienteil das Scharfschaltung/Unscharfschaltung Scharf- und Unscharfschalten durch einen kurzen Signalton.

  • Seite 22: Einstellungen

    Vollständig – das Bedienteil ist vollständig vom Systembetrieb ausgeschlossen. Das Gerät führt keine Systembefehle aus und meldet keine Alarme oder andere Ereignisse. Mehr erfahren Zeigt den Status der Einstellung für die einmalige Deaktivierung des Bedienteils an: Nein – das Gerät arbeitet im normalen Modus.
  • Seite 23 4. Nehmen Sie die gewünschten Einstellungen vor. 5. Klicken Sie auf Zurück, um die neuen Einstellungen zu speichern. Einstellung Bedeutung Name des Bedienteils. Dieser wird in der Geräteliste der Hub-Zentrale, im SMS-Text und in den Benachrichtigungen des Ereignisprotokolls angezeigt. Name Um den Namen des Geräts zu ändern, klicken Sie auf das Textfeld.
  • Seite 24 Einstellung einer Entfernung, bei der das Bedienteil auf Annäherung reagiert und den Bildschirm aktiviert: Minimum. Niedrig. Erkennungsbereich des Bildschirms Mittel (standardmäßig). Hoch. Maximal. Wählen Sie die optimale Empfindlichkeit, mit der das Bedienteil auf Annäherung reagieren soll. Wenn aktiviert, kann der Benutzer den Alarm der Ajax Brandmelder (auch vernetzter Brandmelder) über ein Bedienteil stumm...
  • Seite 25 einer Minute mehr als dreimal hintereinander ein falscher Code eingegeben oder ein nicht verifizierter Transponder verwendet wird. PRO oder ein Benutzer mit den Rechten zur Systemkonfiguration kann das Bedienteil über die Anwendung vor Ablauf der voreingestellten Sperrzeit entsperren. Auswahl der Dauer der Sperrung des Bedienteils nach unberechtigten Zugriffsversuchen: 3 Minuten.
  • Seite 26 Mehr erfahren Ermöglicht das Löschen aller mit Tag oder Pass verknüpften Hub-Zentralen aus dem Speicher des Transponders. Karte/Anhänger zurücksetzen Mehr erfahren Öffnet das KeyPad TouchScreen Benutzerhandbuch Benutzerhandbuch in der Ajax App. Ermöglicht es dem Benutzer, das Gerät zu deaktivieren, ohne es aus dem System zu entfernen.

  • Seite 27: Sicherheitssteuerung

    führt keine Systembefehle aus und meldet keine Alarme oder andere Ereignisse. Mehr erfahren Entkoppelt das Gerät, trennt es von der Hub- Gerät entkoppeln Zentrale und löscht seine Einstellungen. Sicherheitssteuerung Einstellung Bedeutung Aktiviert/deaktiviert die Steuerung der Alarmanlage über das Bedienteil. Wenn deaktiviert, wird die Registerkarte Bildschirm ‘Bedienung’...
  • Seite 28 System scharf zu schalten. Die Anzeige für die Eingabe des Codes erscheint nach Drücken der Taste Scharf Verfügbar, wenn die Vorabautorisierung deaktiviert ist. Wenn aktiviert, können Benutzer den Scharfschaltungsmodus des Systems (oder der Gruppe) mit Transpondern ändern, ohne dass eine Bestätigung mit den Tasten des Bedienteils erforderlich ist.
  • Seite 29 Ein Benutzer oder PRO mit Rechten zur Systemkonfiguration kann Szenarien hinzufügen, löschen und aktivieren oder deaktivieren. Deaktivierte Szenarien werden auf der Registerkarte des Bedienteils Szenarien nicht angezeigt. Wenn diese Funktion aktiviert ist, muss sich der Benutzer zunächst authentifizieren: Er muss Vorabautorisierung einen Code eingeben oder einen persönlichen Transponder verwenden, um Zugang zur...
  • Seite 30 Die Funktion wird angezeigt, wenn im Menü Alarmtyp drei Tasten ausgewählt sind. Wenn aktiviert, werden die dem System hinzugefügten Sirenen aktiviert, wenn die Taste Notfallhilfe gedrückt wird. Wenn die Notruftaste gedrückt wird Die Funktion wird angezeigt, wenn im Menü Alarmtyp drei Tasten ausgewählt sind. Bildschirmeinstellungen Einstellung Bedeutung...

  • Seite 31: Einstellung Der Akustischen Signale

    bestimmten Zeit nach der letzten Interaktion mit dem Bildschirm in den Ruhezustand. Einstellung der LED-Anzeige des Bedienteils: Aus (standardmäßig) – die LED-Anzeige ist ausgeschaltet. Nur bei Scharfschaltung – die LED-Anzeige schaltet sich ein, wenn das System scharf geschaltet ist, und das Bedienteil in den Ruhezustand geht (das Display schaltet sich Anzeige des Scharf-Modus aus).
  • Seite 32 aufgrund der höheren Montageposition schwieriger zu demontieren als ein Bedienteil auf Augenhöhe. Einstellung Bedeutung Piepton-Einstellungen. Piepton bei Wechsel des Scharfschaltungsmodus Wenn aktiviert: Eine akustische Benachrichtigung wird abgespielt, wenn der Sicherheitsmodus über das Bedienteil, ein anderes Gerät oder die Anwendung geändert wird.
  • Seite 33 Mehr erfahren Wenn aktiviert, signalisiert der eingebaute Summer die Eingangsverzögerung im Nachtmodus mit einem kurzen Piepton. Eingangsverzögerungen im Nachtmodus Mehr erfahren Wenn aktiviert, signalisiert der eingebaute Summer die Ausgangsverzögerung im Nachtmodus mit einem kurzen Piepton. Ausgangsverzögerungen im Nachtmodus Mehr erfahren Piepton bei Unscharfschaltung Wenn aktiviert, signalisiert Sie der eingebaute Summer mit einem kurzen Piepton darüber, dass...

  • Seite 34: Einstellung Der Reaktion Des Bedienteils Auf Gerätealarme

    Nur bei Scharfschaltung – ein akustischer Alarm wird ausgelöst, wenn das System oder die Gruppe, dem/der das Bedienteil zugeordnet ist, scharf geschaltet ist. Bedienteil-Summer aktivieren, wenn ein Alarm im Wenn aktiviert, signalisiert der eingebaute System ausgelöst wird Summer einen Alarm im System. Auswahl der Gruppe (aus den gemeinsamen), deren Alarm vom Bedienteil gemeldet werden soll.

  • Seite 35: Einstellung Der Reaktion Des Bedienteils Auf Sabotagealarme

    Standardmäßig reagiert das Bedienteil auf Alarme von allen Geräten im System. So stellen Sie die Reaktion des Bedienteils auf einen Gerätealarm ein: 1. Öffnen Sie die Ajax Anwendung 2. Gehen Sie zur Registerkarte Geräte 3. Wählen Sie in der Liste das Gerät aus, für das Sie die Reaktion des Bedienteils konfigurieren möchten.

  • Seite 36: Einstellung Der Anzeige Des Bedienteils Nach Einem Alarm

    Sabotagekontakt reagiert auf das Öffnen und Schließen des Gehäuses, unabhängig vom Scharfschaltungsmodus des Geräts oder Systems. Einstellung der Reaktion des Bedienteils auf die Betätigung der Paniktaste in der Ajax App Sie können die Reaktion des Bedienteils auf den Alarm, der durch das Drücken der Paniktaste in den Ajax Apps ausgelöst wird, einstellen.

  • Seite 37: Einstellung Der Türglockenfunktion

    3. Die LED des Bedienteils blinkt zweimal (einmal alle 3 Sekunden), bis das System unscharf geschaltet wird. Diese Funktion ermöglicht es den Benutzern des Systems und den Einsatzkräften der Sicherheitsdienste zu verstehen, dass der Alarm ausgelöst wurde. Die Anzeige des Bedienteils nach Alarmauslösung funktioniert nicht bei immer aktiven Meldern, wenn das System zum Zeitpunkt der Alarmauslösung unscharf geschaltet ist.
  • Seite 38 Diese Funktion wird in zwei Schritten eingerichtet: Konfiguration des Bedienteils und Konfiguration des Öffnungsmelders. In diesem Artikel finden Sie weitere Informationen über Türglocke und die Konfiguration der Melder. So stellen Sie die Reaktion des Bedienteils: 1. Öffnen Sie die Ajax Anwendung. 2.

  • Seite 39: Einstellung Der Codes

    Einstellung der Codes Zugangscodes für das Bedienteil Zugangscodes für Benutzer Codes für nicht registrierte Benutzer Einsatzteam-Code Hinzufügen von Karten und Schlüsselanhängern KeyPad TouchScreen kann mit Schlüsselanhängern , Karten Pass Transpondern von Drittanbietern, die die DESFire® Technologie unterstützen, verwendet werden. Bevor Sie Transponder von Drittanbietern hinzufügen, die DESFire® unterstützen, stellen Sie bitte sicher, dass diese über genügend freien Speicherplatz verfügen, um das neue Bedienteil zu unterstützen.

  • Seite 40: So Fügen Sie Dem System Ein Tag Oder Einen Pass Hinzu

    Die maximale Anzahl der angeschlossenen Pass und Tag beträgt 50 für Hybrid (2G) Hub Hybrid (4G) . Angeschlossene Passes und Tags haben keinen Einfluss auf die Gesamtzahl der Geräte für die Hub-Zentrale. So fügen Sie dem System ein Tag oder einen Pass hinzu 1.
  • Seite 41 . Rufen Sie ein kompatibles Bedienteil mit aktiviertem Karten-/Anhängerleser auf und aktivieren Sie es. Nach der Aktivierung zeigt KeyPad TouchScreen ein Dialogfeld an, um das Bedienteil in den Modus für die Transponderregistrierung zu versetzen. Klicken Sie auf die Schaltfläche Start. Das Fenster wird automatisch aktualisiert, wenn die externe Stromversorgung angeschlossen ist und die Funktion Bildschirm immer aktiv in den Einstellungen des Bedienteils aktiviert ist.

  • Seite 42: So Löschen Sie Einen Tag Oder Pass Von Der Hub-Zentrale

    So löschen Sie einen Tag oder Pass von der Hub-Zentrale Beim Zurücksetzen werden alle Einstellungen und Verbindungen von Schlüsselanhängern und Karten gelöscht. In diesem Fall werden die zurückgesetzten Transponder Tag und Pass nur von der Hub-Zentrale gelöscht, von der aus das Zurücksetzen durchgeführt wurde. Bei anderen Hub-Zentralen wird Tag oder Pass weiterhin in der Anwendung angezeigt, kann aber nicht zur Steuerung der Sicherheitsmodi verwendet werden.

  • Seite 43: Bluetooth-Einstellung

    Das Fenster zum Umschalten des Bedienteils in den Modus zum Zurücksetzen wird auf allen KeyPad TouchScreen des Systems angezeigt. Wenn ein Administrator oder ein PRO mit der Berechtigung, das System zu konfigurieren, beginnt, einen Tag/Pass auf einem Bedienteil zurückzusetzen, kehren die anderen Bedienteile in den Ausgangszustand zurück. 9.
  • Seite 44 1. Öffnen Sie die Ajax Security System App und wählen Sie die Hub-Zentrale aus, zu dem KeyPad TouchScreen mit aktivierter Bluetooth-Authentifizierung hinzugefügt wurde. Standardmäßig ist die Bluetooth-Authentifizierung für alle Benutzer dieses Systems verfügbar. So sperren Sie die Bluetooth-Authentifizierung für bestimmte Benutzer: 1.
  • Seite 45 Das Scharf-/Unscharfschalten mit Smartphone kann auch in den Einstellungen der App aktiviert werden: Klicken Sie auf das Symbol in der oberen linken Ecke des Bildschirms, wählen Sie das Menü App Einstellungen. Öffnen Sie das Menü Systemeinstellungen und aktivieren Sie das Scharf-/Unscharfschalten mit Smartphone.

  • Seite 46: Vorabautorisierung

    Wenn Sie auf das Symbol drücken, öffnet sich ein Fenster mit Erläuterungen zum weiteren Vorgehen. Die Bluetooth-Authentifizierung kann instabil sein, wenn die Funktion Geofence deaktiviert ist. Starten und minimieren Sie die Anwendung, wenn sie vom System in den Standby-Modus versetzt wird. Sie können das System schneller über Bluetooth steuern, wenn die Funktion Geofence aktiviert und konfiguriert ist.
  • Seite 47 Wenn diese Funktion aktiviert ist, ist der Zugriff auf die Hub-Zentrale und den aktuellen Systemstatus gesperrt. Um die Sperre aufzuheben, muss sich der Benutzer authentifizieren, indem er einen entsprechenden Code eingibt oder einen persönlichen Transponder an das Bedienteil hält. Wenn die Vorabautorisierung aktiviert ist, ist die Funktion Scharfschalten ohne Code in den Einstellungen des Bedienteils nicht verfügbar.

  • Seite 48: Steuerung Der Sicherheit

    Das Display des Bedienteils kehrt 10 Sekunden nach der letzten Interaktion mit dem Bedienteil zum Startbildschirm zurück. Um das System mit KeyPad TouchScreen zu steuern, geben Sie den Code ein oder halten Sie den persönlichen Transponder erneut. Vorabautorisierung mit einem Bedienteil-Code Vorabautorisierung mit einem persönlichen Code Vorabautorisierung mit einem Zugangscode Vorabautorisierung mit einem Einsatzteam-Code...
  • Seite 49 Zugangscodes einrichten. Dieser Abschnitt enthält Informationen über das Hinzufügen von Tag oder Pass zum System. Für die Steuerung mit einem Smartphone passen Sie die entsprechenden Bluetooth-Parameter in den Einstellungen des Bedienteils an. Schalten Sie auf dem Smartphone Bluetooth und die Standortbestimmung ein und entsperren Sie den Bildschirm. KeyPad TouchScreen wird für die in den Einstellungen angegebene Zeit gesperrt, wenn innerhalb von 1 Minute dreimal hintereinander ein falscher Code eingegeben oder ein nicht verifizierter Transponder verwendet wird.
  • Seite 50 wenn ihr Schaltflächenumriss grau ist und sie mit dem Symbol gekennzeichnet ist. Die Tasten der Gruppen im Nachtmodus sind auf dem Display des Bedienteils weiß umrandet. Wenn ein persönlicher Code, ein Zugangscode, ein Tag/Pass oder ein Smartphone verwendet wird, wird der Name des Benutzers, der den Sicherheitsmodus geändert hat, im Ereignisprotokoll der Hub-Zentrale und in der Benachrichtigungsliste angezeigt.

  • Seite 51: Wenn Die Vorabautorisierung Aktiviert Ist

    Die Schrittfolge zum Ändern des Sicherheitsmodus mit dem Bedienteil hängt davon ab, ob in den Einstellungen des KeyPad TouchScreen die Vorabautorisierung der Benutzer aktiviert ist. Wenn die Vorabautorisierung aktiviert ist Steuerung der Objektsicherheit Steuerung der Gruppensicherheit Verwendung eines Bedrohungscodes Wenn die Vorabautorisierung deaktiviert ist Steuerung der Objektsicherheit Steuerung der Gruppensicherheit Verwendung eines Bedrohungscodes...

  • Seite 52: Einfache Änderung Der Scharfschaltmodi

    Falsch eingegebene Ziffern können mit gelöscht werden. Code eines nicht registrierten Benutzers Falsch eingegebene Ziffern 1234 → OK können mit gelöscht Bedrohungscode eines nicht werden. registrierten Benutzers Falsch eingegebene Ziffern Einsatzteam-Code 1234 → OK können mit gelöscht werden. Einfache Änderung der Scharfschaltmodi Einfache Änderung der Scharfschaltmodi ermöglicht es Ihnen, den Sicherheitsmodus mit Hilfe von Tag/Pass oder Smartphone in den entgegengesetzten Modus zu wechseln, ohne dass eine Bestätigung mit den...

  • Seite 53: Szenarien Mit Dem Bedienteil Steuern

    KeyPad TouchScreen kann für die zweistufige Scharfschaltung verwendet werden, jedoch nicht als Gerät der zweiten Stufe. Die zweistufige Scharfschaltung mit Tag, Pass oder Smartphone ist ähnlich wie die Verwendung eines persönlichen oder allgemeinen Codes auf dem Bedienteil. Mehr erfahren Die Systembenutzer können auf dem Display des Bedienteils sehen, ob die Scharfschaltung begonnen hat oder unvollständig ist.
  • Seite 54 1. Öffnen Sie die Ajax App . Wählen Sie die Hub-Zentrale mit mindestens einem KeyPad TouchScreen und einem Automatisierungsgerät aus. Fügen Sie bei Bedarf ein hinzu. 2. Gehen Sie zur Registerkarte Geräte 3. Wählen Sie KeyPad TouchScreen aus der Liste und gehen Sie in das Menü Einstellungen 4.

  • Seite 55: Stummschalten Des Feueralarms

    Benutzer autorisiert wurde. Dazu die Registerkarte Szenarien öffnen, den Code eingeben oder einen persönlichen Transponder an das Bedienteil halten. Um ein Szenario auszuführen, klicken Sie auf die entsprechende Schaltfläche auf der Registerkarte Szenarien Auf dem Display des KeyPad TouchScreen werden nur die Szenarien angezeigt, die in den Einstellungen des Bedienteils aktiviert sind.
  • Seite 56 Alarm im System ausgelöst wird aktiviert ist. Die Dauer des akustischen Signals hängt von den Einstellungen des Bedienteils Zur Aktivierung muss in den Einstellungen der Hub-Zentrale Anzeige nach die Funktion Alarmauslösung aktiviert werden. Definieren Sie außerdem KeyPad Die LED blinkt ca. alle 3 TouchScreen als Gerät, das Im scharfgeschalteten System Sekunden zweimal, bis das...

  • Seite 57: Zuständen

    Stromversorgung angeschlossen ist. Eine entsprechende Meldung erscheint auf dem Display. Die Lautstärke des Pieptons Ein falscher Code wurde hängt von der eingestellten eingegeben. Der eingebaute Summer ertönt Tastenlautstärke ab. kurz (falls konfiguriert). Eine entsprechende Meldung erscheint auf dem Display. Fehler beim Hinzufügen einer Die Lautstärke des Pieptons Die LED leuchtet einmal rot auf.

  • Seite 58: Dauerhafte Oder Einmalige Deaktivierung

    Wenn die Option Vollständig für Dauerhafte oder Eine entsprechende Meldung Das Bedienteil ist deaktiviert. erscheint auf dem Display. Einmalige Deaktivierung des Bedienteils gewählt wurde. Die Funktion Wiederherstellung nach Alarm muss im System eingestellt sein. Das Dialogfeld wird angezeigt, wenn das System scharf geschaltet oder in den Auf dem Display erscheint das Nachtmodus versetzt wird und...

  • Seite 59: Akustische Störungsmeldung

    Akustische Störungsmeldung Wenn ein Gerät offline ist oder die Batterie leer ist, kann KeyPad TouchScreen die Systembenutzer durch ein akustisches Signal informieren. Zusätzlich blinkt die LED-Anzeige des Bedienteils. Störungsmeldungen werden im Ereignisprotokoll angezeigt, als SMS oder als Push-Benachrichtigung versendet. Um die akustische Störungsmeldung zu aktivieren, verwenden Sie die Apps Ajax PRO und PRO Desktop:...

  • Seite 60: Funktionsprüfung

    Die Stärke des Fibra Signals. Länge des Kabels, das zum Anschluss des KeyPad TouchScreen verwendet wird. Bitte berücksichtigen Sie diese Empfehlungen bei der Planung eines Ajax Systems für ein Objekt. Die Planung und Installation eines Ajax Systems sollte nur von...

  • Seite 61: Installieren Sie Das Bedienteil Nicht An Folgenden Orten

    Fachleuten durchgeführt werden. Eine Liste der autorisierten Ajax Partner finden Sie hier KeyPad TouchScreen wird am besten im Innenbereich in der Nähe des Eingangs installiert. So kann das System vor Ablauf der Eingangsverzögerung unscharf geschaltet und beim Verlassen des Gebäudes schnell wieder scharf geschaltet werden.

  • Seite 62: Kabellänge Und Kabeltyp

    5. In der Nähe von Glasbruchmeldern. Der Ton des eingebauten Summers kann einen Alarm auslösen. . An Orten, an denen das akustische Signal gedämpft wird (in Möbeln, hinter dicken Vorhängen usw.). Planung Es ist wichtig, das Systemprojekt richtig zu planen, um eine korrekte Installation und Konfiguration der Geräte zu gewährleisten.

  • Seite 63: Kabelanordnung

    Kabelanordnung Informieren Sie sich vor Beginn der Kabelverlegung über die in Ihrer Region geltenden Elektro- und Brandschutzvorschriften. Halten Sie sich strikt an diese Normen und Vorschriften. Tipps zur Kabelverlegung finden Sie in diesem Artikel Kabelverlegung Wir empfehlen nachdrücklich, vor Beginn der Installation gründlich den Abschnitt Platzierung des Geräts zu lesen.
  • Seite 64 Zentrale an. +24V – 24 V⎓-Stromanschluss. A, B – Signalklemmen. GND – Masse. 3. Entfernen Sie die SmartBracket Montageplatte vom Bedienteil. Lösen Sie zuerst die Befestigungsschraube und schieben Sie die Platte nach unten. 4. Brechen Sie vorsichtig den erforderlichen perforierten Teil heraus, um das Kabel von der Rückseite (oben, unten oder durch die Wand) herauszuführen.
  • Seite 65 1. Wenn KeyPad TouchScreen nicht das letzte Gerät auf der Fibra Leitung ist, bereiten Sie ein zweites Kabel vor. Schließen Sie die Adern an die Klemmen an, wie in der Abbildung unten gezeigt. Die Enden der Adern des ersten und zweiten Kabels, die in die Klemmen des Bedienteils gesteckt werden, müssen verzinnt und zusammengelötet oder mit einer Hülse gecrimpt werden.
  • Seite 66 . Führen Sie die Kabel durch die Kanäle und befestigen Sie sie mit Kabelbindern. Beispiele für die Kabelverlegung: Von der Unterseite des Bedienteils Von der Oberseite des Bedienteils 9. Befestigen Sie die SmartBracket Montageplatte vorübergehend mit doppelseitigem Klebeband am gewählten Montageort. Doppelseitiges Klebeband darf nur für eine vorübergehende Befestigung verwendet werden.
  • Seite 67 SmartBracket ist auf der Innenseite mit Markierungen versehen. Dies erleichtert die Montage. Der Schnittpunkt der beiden Linien markiert die Mitte des Geräts (nicht der Montageplatte). Die Oberkante des Bedienteils ist durch die Markierung UP auf dem SmartBracket gekennzeichnet. Richten Sie diese Markierungen bei der Montage des Bedienteils aus.

  • Seite 68: Anschluss Eines Externen Netzteils

    der Befestigung und den festen Sitz des Bedienteils auf der Platte. Fügen Sie das Bedienteil der Hub-Zentrale hinzu 14. Führen Sie die Funktionsprüfung des Bedienteils durch. 15. Wenn die Tests erfolgreich waren, entfernen Sie das Bedienteil von SmartBracket. 1 . Befestigen Sie die SmartBracket Montageplatte mit den mitgelieferten Schrauben.

  • Seite 69: Um Ein Netzteil Eines Drittanbieters Anzuschließen

    das Bedienteil in Räumen mit niedrigen Temperaturen verwendet wird. Entfernen Sie nicht die vorinstallierten Notstrombatterien, während Sie das Netzteil anschließen. Prüfen Sie vor der Installation des Geräts, ob die Isolierung der Kabel nicht beschädigt ist. Verwenden Sie nur eine geerdete Stromquelle. Demontieren Sie das Gerät niemals unter Spannung.

  • Seite 70: Firmware-Update

    4. Sobald das Bedienteil installiert und zur Hub-Zentrale hinzugefügt ist, überprüfen Sie den Status der Notstrombatterien und der externen Stromversorgung in der Ajax App sowie allgemeine Funktion des Geräts. Firmware-Update Das Firmware-Update für KeyPad TouchScreen kann installiert werden, sobald eine neue Version verfügbar ist. Dies kann der Geräteliste in Ajax PRO entnommen werden: Tool for Engineers und PRO Desktop Apps.
  • Seite 71 Einhaltung von Normen Einrichtung gemäß den EN-Anforderungen Garantie Die Garantie für die Produkte von Limited Liability Company „Ajax Systems Manufacturing“ gilt für 2 Jahre ab Kaufdatum. Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich bitte zunächst an den technischen Kundendienst von Ajax. In den meisten Fällen können technische Probleme aus der Ferne gelöst werden.
