MSCP2E-F

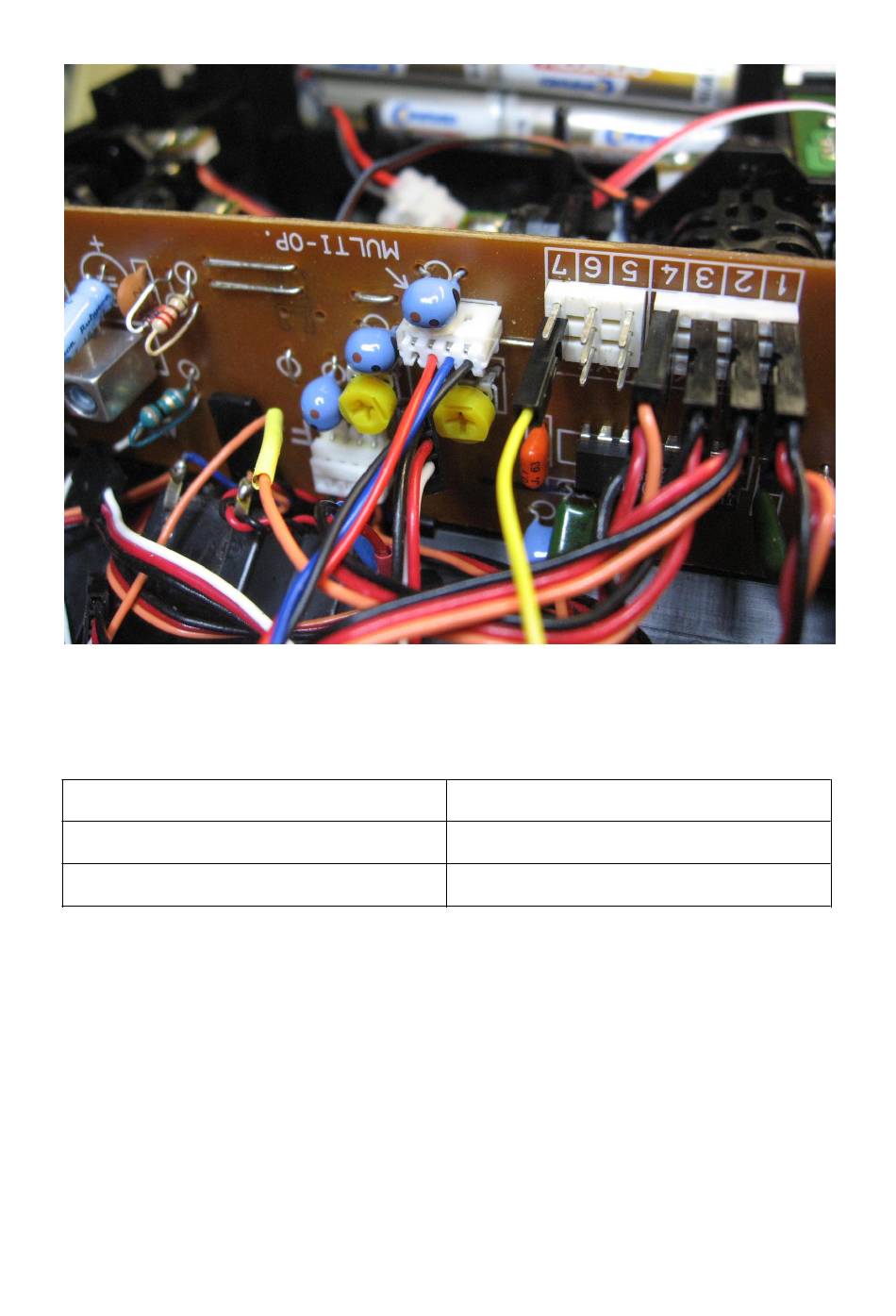

Abb. 2: Anschluss des Encoders an der Hauptplatine des 7-Kanal F14 Senders
Abb. 1 bzw. 2 zeigt den Anschluss des Encoders an die Hauptplatine des F-14 Senders. Die
Polarität der 3-pol. MULTI-OUT/MULTI-OP Buchse ist wie folgt.
schwarz
blau
rot
Bei den älteren 7-Kanal Sendertypen der F-14 ist kein Multi-Adapter (F 1561) notwendig!
Hinweis: Das Synchronisationssignal (blaues Anschlusskabel) wird für die
MSCP2-Encoder nicht benötigt! Diese Leitung wird im Encoder lediglich auf den
zweiten Anschluss durchgeschleift, um ggf. dort einen Encoder anschließen zu
können, der dieses Signal benötigt.
Minuspol
Sync-Signal
Pluspol
