Ventus MSG Produktinformation Seite 7

Produktinformation:
MSG Zeitlogik UP 1-fach

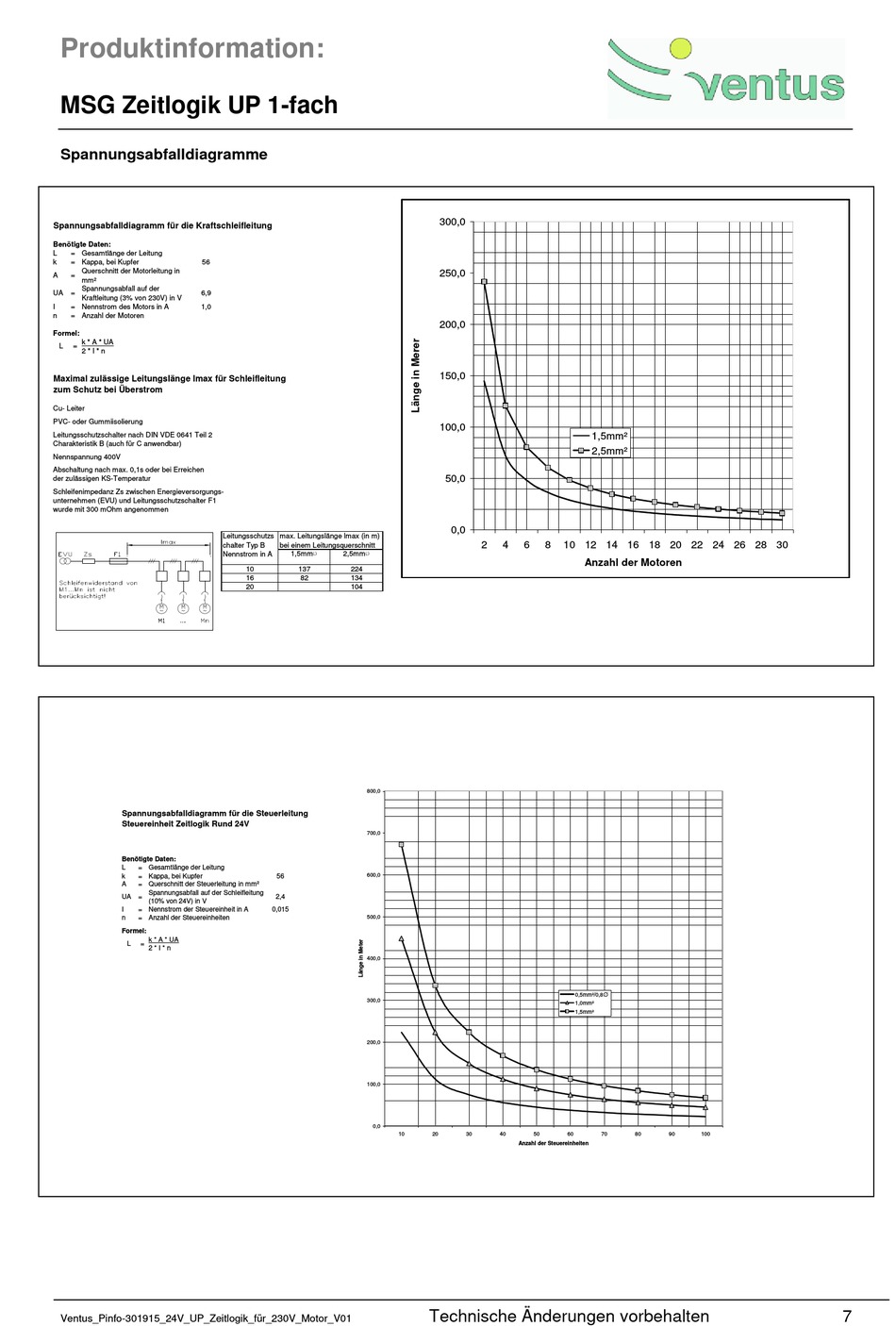

Spannungsabfalldiagramme
Spannungsabfalldiagramm für die Kraftschleifleitung
Benötigte Daten:
L = Gesamtlänge der Leitung
k = Kappa, bei Kupfer 56
Querschnitt der Motorleitung in
A =
mm²
Spannungsabfall auf der
UA = 6,9
Kraftleitung (3% von 230V) in V
I = Nennstrom des Motors in A 1,0
n = Anzahl der Motoren
Formel:
k * A * UA
L =
2 * I * n
Maximal zulässige Leitungslänge lmax für Schleifleitung
zum Schutz bei Überstrom
Cu- Leiter
PVC- oder Gummiisolierung
Leitungsschutzschalter nach DIN VDE 0641 Teil 2
Charakteristik B (auch für C anwendbar)
Nennspannung 400V
Abschaltung nach max. 0,1s oder bei Erreichen
der zulässigen KS-Temperatur
Schleifenimpedanz Zs zwischen Energieversorgungs-
unternehmen (EVU) und Leitungsschutzschalter F1
wurde mit 300 mOhm angenommen
Spannungsabfalldiagramm für die Steuerleitung
Steuereinheit Zeitlogik Rund 24V
Benötigte Daten:
L
= Gesamtlänge der Leitung
k = Kappa, bei Kupfer
A = Querschnitt der Steuerleitung in mm²
Spannungsabfall auf der Schleifleitung
UA =
(10% von 24V) in V
I = Nennstrom der Steuereinheit in A
n = Anzahl der Steuereinheiten
Formel:
k * A * UA
L =
2 * I * n
Ventus_Pinfo-301915_24V_UP_Zeitlogik_für_230V_Motor_V01
Leitungsschutzs max. Leitungslänge lmax (in m)
chalter Typ B bei einem Leitungsquerschnitt
Nennstrom in A 1,5mm∅ 2,5mm∅
10 137 224
82 134
16
20 104
800,0
700,0
600,0
56
2,4
0,015
500,0
400,0
300,0
200,0
100,0
0,0
300,0
250,0
200,0
150,0
100,0
50,0
0,0
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30
10 20 30 40 50 60
Anzahl der Steuereinheiten
Technische Änderungen vorbehalten
1,5mm²
2,5mm²
Anzahl der Motoren
0,5mm²/0,8∅
1,0mm²
1,5mm²
70 80 90 100
7
