Ventus MSG Produktinformation
Produktinformation:

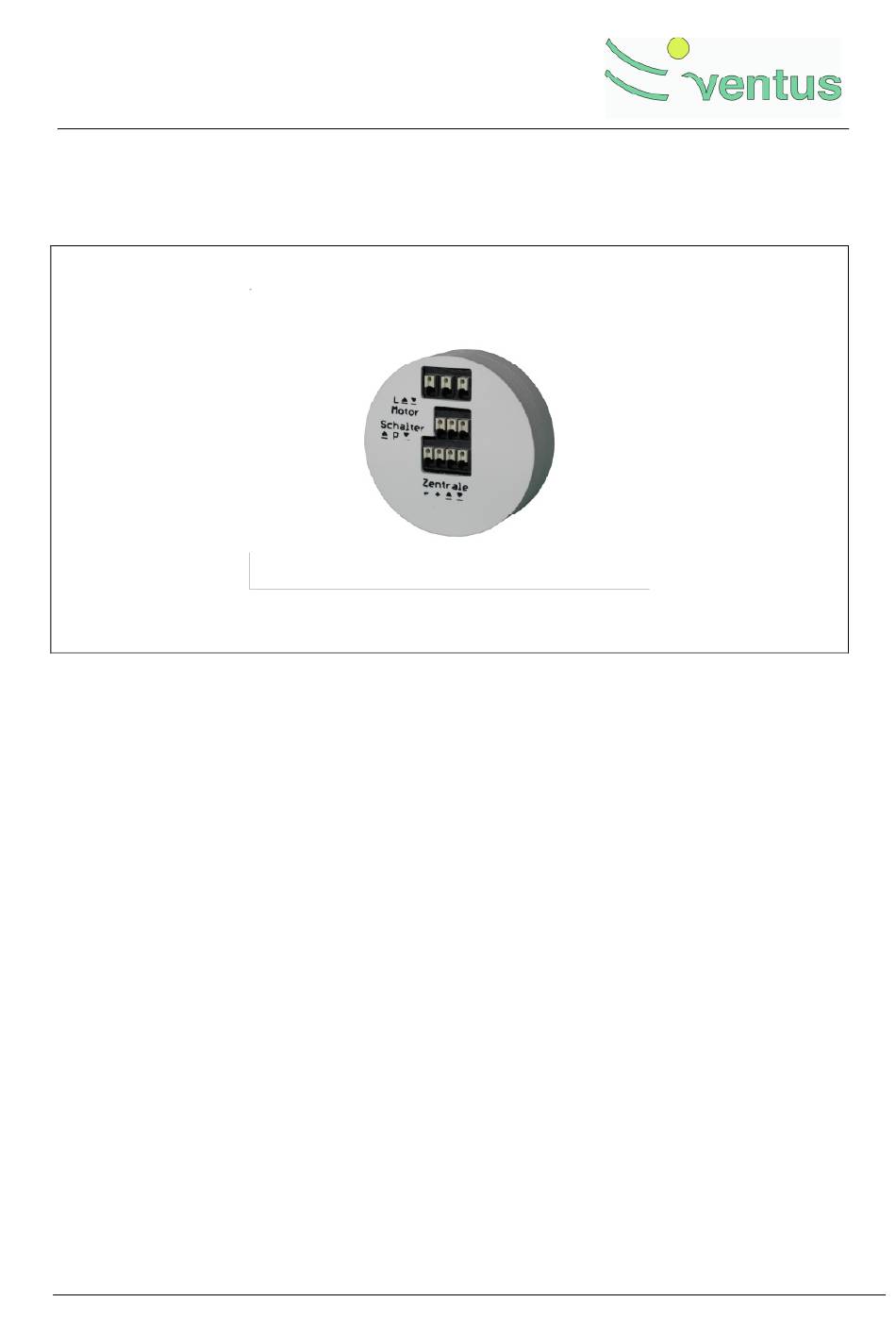

MSG Zeitlogik UP 1-fach
Für künftige Verwendung aufbewahren!
Gültig ab 01.04.2011
Allgemeines
Mit den Motorsteuergeräte (MSG) Zeitlogik 1-fach lässt sich je ein Stück 230 V-Sonnenschutzantrieb sowohl
über ein 24 V-Schleifleitungssysem als auch über vor Ort -Jalousietaster ansteuern
Je nach Einsatzfall sind insgesamt folgende andere Produktvarianten erhältlich :
-
„Passives" MSG ( Benötigt vorgeschaltete 24V DC Kleinspannung) oder „Aktives" MSG ( = Compact-
MSG, erzeugt 24 V Steuerspannung selbst)
-
2-fach, 3-fach, 4-fach und 6-fach MSG.( Siehe hierzu weiteres Produktinformationsblatt )
-
Montageart: AP/UP ( Aufputz/Unterputz) und REG/HS (Einbau für Verteilereinbau auf 25mm
Hutschiene) sowie AP (IP 54) für erhöhte Anforderungen ( z.B. Feuchtraum).
-
Ausführung mit Federkraftklemmen ( Kennzeichnung „FK")
-
Über Jalousietaster oder Jalousierastschalter ist eine lokale Vor-Ort-Bedieung möglich. Über Zentraleingänge ( 24
V-Schleifleitungstechnik) werden höher priorisierte Befehle ( Wind; Sonne, Regen, Wartung ) möglich.
Eine Gruppenbildung von Jalousie ist auf einfache Wiese durch das Durchverdrahten einer MSG zur nächsten
MSG möglich.
Bestimmungsgemäße Nutzung
Der typische Einsatzbereich der Geräte sind 230 V Asynchronmotore Motore von Sonnenschutzbehängen bzw.
Elektrische Fassadenelemente. Ein Einsatz außerhalb dieses Einsatzbereiches darf nur mit Rücksprache des
Herstellers erfolgen.
Ventus_Pinfo-301915_24V_UP_Zeitlogik_für_230V_Motor_V01
Für UP Montage:
MSG ZL Art. 301 915
Technische Änderungen vorbehalten
1
Inhaltsverzeichnis
Verwandte Anleitungen für Ventus MSG
Inhaltszusammenfassung für Ventus MSG
- Seite 1 Über Jalousietaster oder Jalousierastschalter ist eine lokale Vor-Ort-Bedieung möglich. Über Zentraleingänge ( 24 V-Schleifleitungstechnik) werden höher priorisierte Befehle ( Wind; Sonne, Regen, Wartung ) möglich. Eine Gruppenbildung von Jalousie ist auf einfache Wiese durch das Durchverdrahten einer MSG zur nächsten MSG möglich.
-
Seite 2: Sicherheitshinweise
Lagerung unter ungünstigen Verhältnissen und nach schweren Transportbeanspruchungen. Zulässige Leitungslängen Besonders beim Einsatz vieler MSG in einer Linie sind evtl. Leitungsverluste zu beachten und die Leitungsquerschnitte entsprechend zu dimensionieren. Die max. Stromaufnahme der Geräte ist den technischen Daten dieses Dokumentes zu entnehmen. Übliche Leitungsquerschnitte entnehmen Sie bitte den Anschlußplänen am Ende dieses Dokumentes. -
Seite 3: Funktion
örtliche Bedienung übersteuerrt und gesperrt. Gruppenbildung: Eine Gruppenbildung von Jalousie ist auf einfache Wiese durch das Durchverdrahten einer MSG zur nächsten MSG möglich. Behänge benachbarter Geräte können dann zur selben Gruppen gehören. Einzelheiten zur Gruppenbildung entnehmen Sie bitte den nachfolgenden Anschlußplänen und Abbildungen. -
Seite 4: Technische Daten
230 V AC/cos ϕ =0,6 500 VA MSG ZL 1 AP/UP FK 301811 Laufzeit hoch/tief MSG ZL 1 REG/HS FK 301813 (Zentral-) Eingänge MSG ZL 1 AP Standard FK 301914 Strom MSG 1-fach mA DC MSG ZL 1 AP IP54 FK 301916 Ruhestrom... - Seite 5 Produktinformation: MSG Zeitlogik UP 1-fach Anschlussplan Technische Änderungen vorbehalten Ventus_Pinfo-301915_24V_UP_Zeitlogik_für_230V_Motor_V01...
- Seite 6 Produktinformation: MSG Zeitlogik UP 1-fach Weitere Anschlusspläne: Einzelsteuerung Gruppensteuerung ohne Einzelsteuerung Gruppensteuerung und Einzelsteuerung Technische Änderungen vorbehalten Ventus_Pinfo-301915_24V_UP_Zeitlogik_für_230V_Motor_V01...
