Einstellen der Endpunkte

Einstellen der Endpunkte
1. Schließen Sie den Rollladenmotor an einen geeigneten Schalter an!
2. Fahren Sie den Motor über den Schalter solange nach unten ab, bis
der Motor abschaltet und die werkseitige Endeinstellung erreicht ist.
Beachten Sie, dass Sie niemals mehrere Motoren auf einen Schalter parallel
schalten dürfen und pro Motor ein Schalter angeschlossen werden muss.
Möchten Sie mehrere Motoren parallel ansteuern, müssen Sie unbedingt
ein Trennrelais vor jeden Motor schalten.
3. Nun befestigen Sie den Rollladen an der Rollladenwelle. Bitte verwenden Sie zur Befestigung des Rollladens an der Welle Stahlbandauf-
hänger, welche auch Sicherungsfedern genannt werden.
Wenn Sie zur Aufhängung des Rollladens Schrauben in die Rollladenwelle drehen, beachten
Sie bitte, dass diese kurz genug sind und den Motor keinen Falls berühren dürfen!!!
die Sicherungsfedern zu verwenden. Die Klammern sorgen dafür, dass die Rollladenmotoren
beim Einbau in eine 40er oder 50er 8-Kant Stahlwelle nicht durch die Schwalbenschwänze der
Sicherungsfedern beschädigt werden.
4. Fahren Sie den Rollladenmotor samt Rollladen nun so weit hoch, bis fast der gewünschte Endpunkt erreicht ist. (sollte der Motor früher ab-
schalten, machen Sie bei Punkt 5 Weiter). Der Rollladenschlussstab muss von außen noch sichtbar sein. Nun drehen Sie mit dem Einstellstift
solange an der oberen Einstellschraube in Richtung minus, bis der Motor rechtzeitig den oberen Einstellpunkt erreicht hat. Legen Sie nun
den Schalter wieder in Richtung oben und nehmen Sie die Feineinstellung vor. Hierfür drehen Sie solange in Richtung Plus, bis der gewünschte
Abschaltpunkt erreicht ist.
5. Wenn der Motor in Aufwärtsrichtung vor der gewünschten Endstellung abschaltet, lassen Sie den Schalter in Aufwärtsrichtung stehen.
Drehen Sie die Einstellschraube (s. Skizze oben) mit dem beiliegenden Einstellwerkzeug in plus (+) Richtung, gleichzeitig läuft der Motor in
Aufwärtsrichtung.
6. Hat der Rollladen die gewünschte Hubhöhe erreicht, entnehmen Sie das Einstellwerkzeug.
7. Lassen Sie nun den Rollladen zur Probe mehrmals komplett auf- und abrollen. Stoppt der Rollladen an den eingestellten Endpunkten, ist die
Endschaltereinstellung beendet und der Rollladenkasten kann geschlossen werden.
Bitte beachten Sie, dass die Endschalter des Antriebes nur ordnungsgemäß funktionieren, wenn der Antrieb korrekt und ganz in die Welle
eingebaut ist!
Bitte beachten Sie, dass der Antrieb mit einem Thermoschutzschalter versehen ist und es sein kann, dass der Antrieb abschaltet, weil er nach
einigen Fahrten eine hohe Temperatur erreicht hat. Nach ca. 15-20 Minuten Abkühlzeit ist der Motor wieder betriebsbereit.
8. Verändern der Endpunkte
Fahren Sie den Rollladen in die Mittelstellung zurück und beginnen Sie von vorn.
ist eine eingetragene Marke der SCHÖNBERGER Rolladenfabrik GmbH & Co. KG, Münchner Straße 49-51, 82069 Hohenschäftlarn

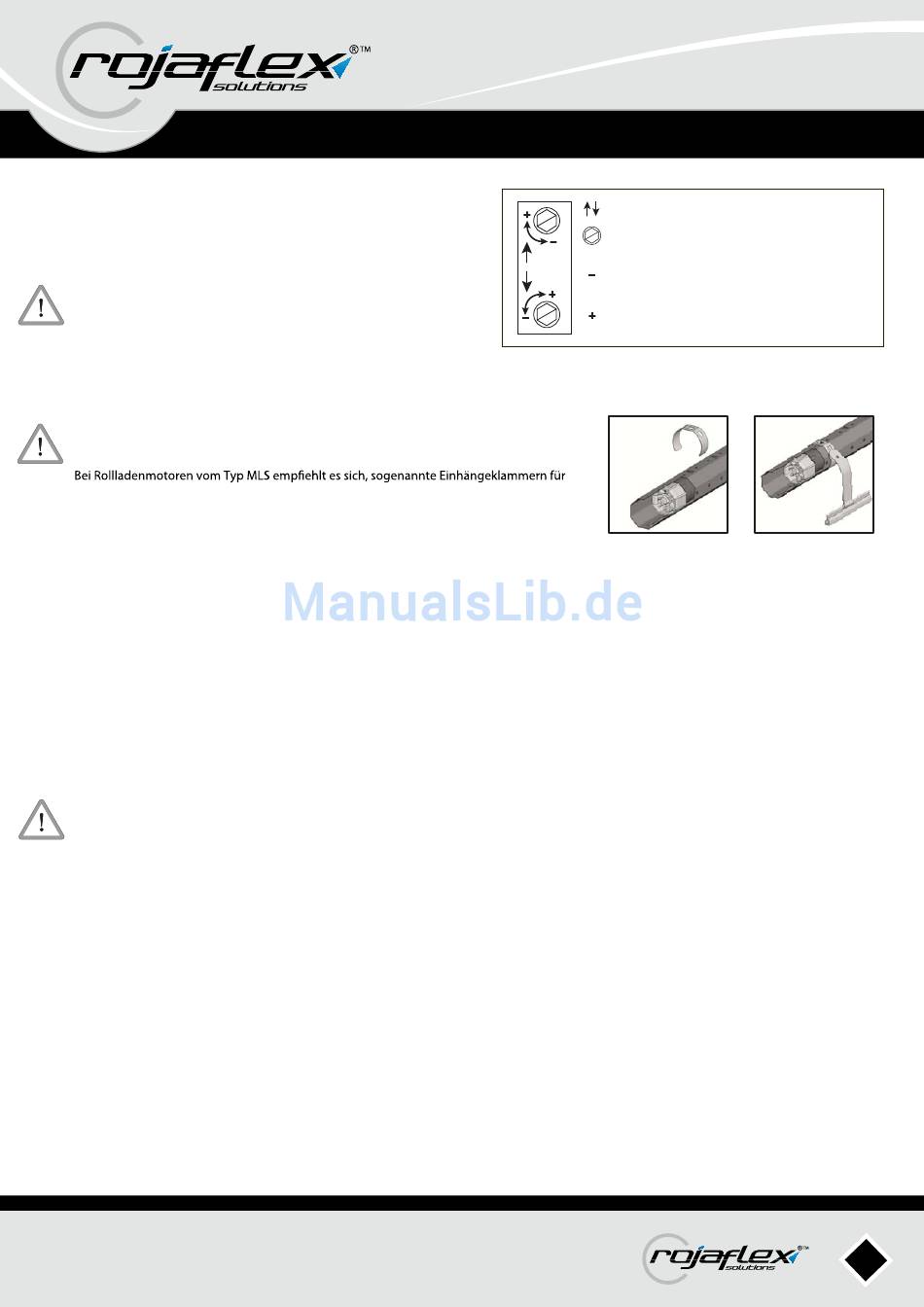

Die Pfeile zeigen die Drehrichtung der Welle an.
Die Einstellschrauben daneben sind nur für diese eine
Richtung zuständig.
Die Einstellschraube in Richtung Minus gedreht –
der Motor fährt nicht mehr so weit in diese Richtung
Die Einstellschraube in Richtung Plus gedreht –
der Motor fährt „ruckweise" in diese Richtung weiter.
