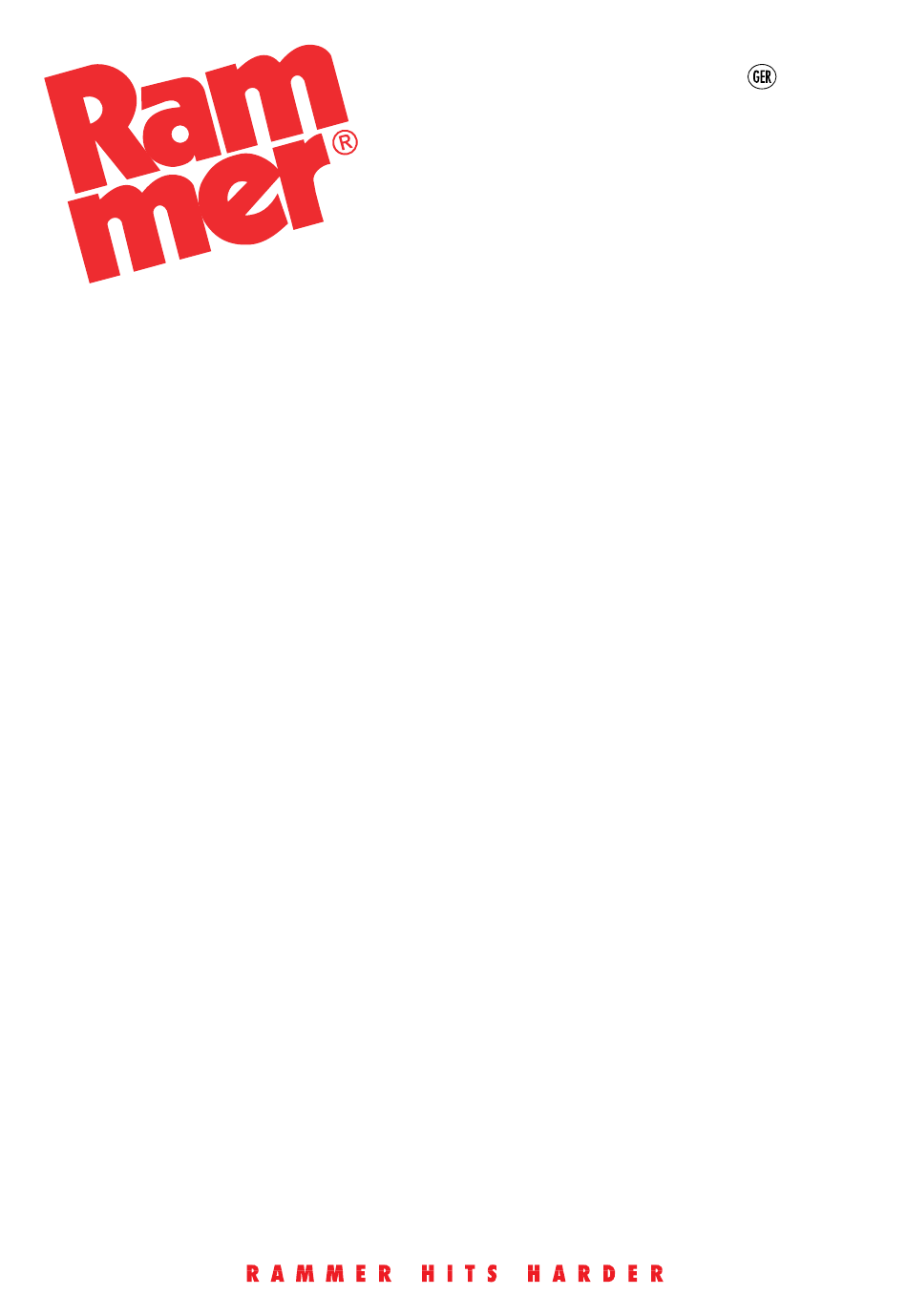

Originalbetriebsanleitung

2/19

BENUTZERHANDBUCH

OM2155ESGER.219

HYDRAULIKHAMMER

RAMMER 2155E

STD

Inhaltsverzeichnis

Inhaltszusammenfassung für RAMMER 2155E

Seite 1 Originalbetriebsanleitung 2/19 BENUTZERHANDBUCH OM2155ESGER.219 HYDRAULIKHAMMER RAMMER 2155E...
Seite 2: Inhaltsverzeichnis
Ausbau der unteren Meißelbuchse..66 BETRIEB ........3 4.
Seite 4: Vorwort
HU: Ez a kézikönyv magyar nyelven is elérhető, kérje Rammer forgalmazójától. IS: Biðjið Rammer dreifingaraðila ykkar um íslenska útgáfu af þessari handbók. IT: È possibile richiedere la versione in lingua italiana di questo manuale presso il rivenditore Rammer. LT: Paprašykite savo Rammer platintojo lietuviškos instrukcijos versijos.
Seite 5 2155E STD Vorwort IN DIESEM HANDBUCH VERWENDETE SYMBOLE Dieses Symbol kennzeichnet wichtige Sicherheitsanmerkungen im Rahmen dieses Handbuchs. Lesen Sie die folgende Anmerkung gründlich durch. Wenn Sie diesen Sicherheitswarnhinweis nicht verstehen oder nicht befolgen, können Sie oder andere Personen unter Umständen verletzt bzw. auch die Ausrüstung beschädigt werden.
Seite 6: Wichtige Sicherheitshinweise
Vorwort 2155E STD 1.2 WICHTIGE SICHERHEITSHINWEISE In diesem Handbuch sind grundlegende Sicherheitsmaßnahmen im Kapitel „Sicherheit“ sowie bei der Beschreibung der Arbeiten, bei denen Gefahren auftreten, enthalten. Am Hammer sind darüber hinaus Warnschilder angebracht, die Anweisungen enthalten und auf besondere Gefährdungen hinweisen, die, wenn sie nicht beachtet werden, Verletzungs- und sogar Lebensgefahr für Sie und andere...
Seite 7: Bestellung Von Ersatzteilen
2155E STD Vorwort MONTAGEABNAHME Nachdem das Produkt auf dem Trägergerät installiert worden ist, muss eine Montageabnahme durchgeführt werden. Bei der Montageabnahme werden bestimmte technische Daten geprüft (Betriebsdruck, Ölmenge etc.), um sicherzustellen, dass diese innerhalb der spezifizierten Grenzwerte liegen. 1.4 BESTELLUNG VON ERSATZTEILEN Sollten Sie Ersatzteile benötigen oder Fragen hinsichtlich der Wartung des...
Seite 8: Produktnummern
Produktnummern 2155E STD 2. PRODUKTNUMMERN 2.1 MODELL UND SERIENNUMMER Die Seriennummer des Produktes ist in den Ventilkörper eingeschlagen. Sowohl Modell als auch Seriennummer befinden sich auf dem Typenschild. Prüfen Sie, ob das Modell mit den auf dem Deckblatt dieses Handbuchs angegebenen Daten übereinstimmt.
Seite 10: Einführung
Einführung 2155E STD 3. EINFÜHRUNG 3.1 ÜBERBLICK Das Produkt ist ein hydraulisch betriebener Hammer. Es kann an jedem Trägergerät eingesetzt werden, das die erforderlichen hydraulischen und mechanischen Montageanforderungen erfüllt. Prinzipiell besteht die Funktion des Hammers in einem wiederholten hydraulischen Anheben Heruntertreiben Schlagkolbens auf die Schlagfläche eines herausnehmbaren Meißels.
Seite 11 2155E STD Einführung VORGESEHENE ANSCHLAGPUNKTE Verwenden Sie die an der Produktvertpackung befindlichen Hubösen nur für das Anheben oder Transportieren des Produkts selbst. Die Berechnung der Hubleistung basiert auf dem Arbeitsgewicht des Produkts, einschließlich der normalen Arbeitswerkzeuge und der Montagekonsolen durchschnittlichen Gewichts.
Seite 12 Einführung 2155E STD Vor der Wiederverwendung von Hubösenschrauben muss sichergestellt sein, dass es keine Oberflächenschäden (z. B. Rost, Anfressungen, Hohlräume, Faltungen und Nähte, Verformungen des Rings, fehlende oder beschädigte Gewinde usw.) gibt. lokalen nationalen Sicherheitsnormen für Maschinen Hebeausrüstungen müssen immer streng befolgt werden.
Seite 13 2155E STD Einführung Hinweis: Die Hebeöse muss stets aus dem Hammer entfernt und durch eine Blindschraube ersetzt werden, bevor der Hammer in Betrieb genommen wird. SICHERHEITSANWEISUNGEN FÜR HEBEARBEITEN Es folgen einige allgemeine Sicherheitsanweisungen für Hebearbeiten. Darüber hinaus müssen lokale und nationale Normen für Maschinen und Hebeausrüstungen immer streng befolgt werden.
Seite 14: Hauptteile
Einführung 2155E STD 3.4 HAUPTTEILE Im Folgenden sind die Hauptteile des Hammers dargestellt. R010276 A. Gehäuse B. Montageflansch C. Vibrationsdämpfungselemente D. Schlauch-Anschlussgewinde (druckführende Leitung markiert mit „IN“ und Rückführleitung mit „OUT“) E. Druckspeicher F. Sperrachse G. Schmiervorrichtung H. Huböse Schmiernippel Seite 14 - Betrieb COPYRIGHT ©...
Seite 15: Ramlube Ii
Anzeige des Hammerarbeitsverlaufs, die Verwaltung von Wartungsplänen, die Optimierung der Hammerleistung, die Planung von Bedienpersonalschulungen oder die Flottenverwaltung verwendet werden. Weitere Informationen erhalten Sie bei Ihrem Rammer-Händler vor Ort. COPYRIGHT © 2019 SANDVIK MINING AND CONSTRUCTION OY Betrieb - Seite 15...
Seite 16: Umweltschutz Und Recycling
Einführung 2155E STD R010541 3.7 UMWELTSCHUTZ UND RECYCLING Rammer stellt Produkte her, die zum Recycling von Materialien beitragen und es dem Anwender ermöglichen, seine Ziele im Bereich des Umweltschutzes zu erreichen. Während Herstellung werden alle notwendigen Vorsichtsmaßnahmen getroffen, um sicherzustellen, dass kein Schaden für die Umwelt entsteht.
Seite 17 Verschleißplatten, Dichtungen). ■ Sollten Sie einmal das gesamte Produkt oder einen Stickstoffspeicher entsorgen müssen, kontaktieren Sie bitte Ihren lokalen Sandvik Rammer- Händler, um Anweisungen zum Druckablassen des Stickstoffspeichers zu bekommen. ■ Bringen Sie das Produkt oder einen Stickstoffspeicher nicht zu einem Recyclingbetrieb, ohne dass Sie den Druck aus dem Stickstoffspeicher vollständig abgelassen haben.
Seite 18: Sicherheit
Sicherheit 2155E STD 4. SICHERHEIT 4.1 ALLGEMEINE SICHERHEITSBESTIMMUNGEN Jede mechanische Ausrüstung stellt eine Gefahrenquelle dar, wenn sie unvorsichtig oder ohne vorschriftsmäßige Wartung eingesetzt wird. Beim Einsatz und bei der Wartung von Maschinen entstehen die meisten Unfälle durch die Nichtbeachtung grundlegender Sicherheitsregeln oder Vorsichtsmaßnahmen. In vielen Fällen kann ein Unfall dadurch vermieden werden, dass eine potentiell gefährliche Situation...
Seite 19 2155E STD Sicherheit WARNING IGNORING INSTRUCTIONS HAZARD Faulty handling practice could cause death or severe injury. Read and follow the instructions in the operator’s manual. 169400_ENG-3 R010354 VORSICHT UND AUFMERKSAMKEIT Gehen Sie grundsätzlich und immer vorsichtig und aufmerksam vor, wenn Sie mit dem Abbruchwerkzeug arbeiten.
Seite 20 Sicherheit 2155E STD KOMMUNIKATION Eine schlechte Kommunikation kann zu Unfällen führen. Unterrichten Sie die Personen in Ihrer Umgebung darüber, was Sie vorhaben. Falls Sie mit anderen Personen zusammenarbeiten, müssen Sie sicherstellen, dass diesen alle Handsignale bekannt sind, die Sie benutzen werden.
Seite 21 2155E STD Sicherheit DANGER DUST HAZARD Breathing dust will cause death or severe injury. Always wear approved respirator. 169400_ENG-1 R010356 Luftübertragene Schmutzstoffe sind mikroskopische Teilchen, die, wenn sie eingeatmet werden, gesundheitsschädigend sind. Luftübertragene Schmutzstoffe auf Baustellen sind beispielsweise Kieselerdestaub, Öldunst oder Dieselruß, ungeachtet dessen ob sichtbar oder unsichtbar.
Seite 22 Sicherheit 2155E STD Vergewissern Sie sich zu Feierabend stets, dass sich kein Staub mehr auf Ihren Stiefeln und Ihrer Kleidung befindet. Die kleinsten Staubteilchen sind die, die der Gesundheit am meisten schaden. Möglicherweise sind diese derart fein, dass Sie sie nicht sehen können.
Seite 23 2155E STD Sicherheit „LÄRMGEFAHR Eine andauernde Lärmeinwirkung von über 80 dB(A) führt zu Hörschäden. Benutzen Sie dafür Ihren zugelassenen Gehörschutz.“ WARNING NOISE HAZARD Continuous exposure to noise above 80 dB(A) could cause hearing impairment. Wear approved hearing protectors. 169400_ENG-4 R010353 LEISTUNGSGRENZEN DER AUSRÜSTUNG...
Seite 24 Druck am Hammer ansteht. Ein Versuch, die Druckspeicher zu zerlegen, ohne den Druck zuvor abzulassen, kann zu Verletzungen oder Tod führen. Versuchen Sie nicht, die Druckspeicher zu demontieren, sondern setzen Sie sich vorher mit Ihrem örtlichen Sandvik Rammer- Händler in Verbindung. HEBEVORRICHTUNG Sie können verletzt werden, wenn Sie eine fehlerhafte Hebevorrichtung benutzen.
Seite 25 ÄNDERUNGEN UND SCHWEIßARBEITEN Nicht genehmigte Änderungen können zu Verletzungen und Schäden führen. Wenden Sie sich an Ihren Sandvik Rammer-Händler vor Ort, bevor Sie Änderungen am Abbruchwerkzeug vornehmen. Vor Durchführung von Schweißarbeiten am Hammer sind der Generator und die Batterie des Trägergerätes abzuklemmen, wenn der Hammer am Trägergerät eingebaut ist.
Seite 26 Sicherheit 2155E STD Folgen Sie IMMER den Anleitungen der Sicherheitshinweise und den Symbolen auf den Sicherheitsaufklebern sowie der Anleitung im Handbuch, um schwere Verletzungen und Tod zu vermeiden! Achten Sie darauf, dass die Sicherheitsaufkleber immer sauber und gut erkennbar sind. Kontrollieren Sie dies täglich. Sicherheitsaufkleber und -anleitungen, die nicht mehr vorhanden, beschädigt, übermalt oder lose sind, oder die nicht mehr lesbar...
Seite 27 2155E STD Sicherheit WARNING DANGER IGNORING DUST HAZARD INSTRUCTIONS HAZARD Breathing dust will cause death or severe injury. Faulty handling practice could cause death or severe injury. Always wear approved respirator. Read and follow the instructions in the operator's manual.
Seite 28: Betrieb
Betrieb 2155E STD 5. BETRIEB 5.1 BETRIEBSANWEISUNGEN EMPFOHLENER VERWENDUNGSZWECK Der Hammer ist für den Einsatz beim Brechen von Beton, Straßendecken oder Asphalt sowie bei hartem oder gefrorenem Boden bestimmt. Der Hammer kann auch zum Brechen mittelgroßer Gesteinsblöcke sowie zum Abreißen von Stahlbaukonstruktionen sowie für größere Ausschachtungs- undRäumarbeiten...
Seite 29 2155E STD Betrieb GRUNDREGELN DES BRECHENS Zur Verlängerung der Lebensdauer des Hammers sind der vorschriftsmäßigen Arbeitsmethode und der Auswahl des für die Aufgabe geeigneten Meißels besondere Aufmerksamkeit zu schenken. Man unterscheidet prinzipiell zwischen zwei Arten des Brechens mit einem Hydraulik-Hammer.
Seite 30 Betrieb 2155E STD Flach-, Spitz- und Pyramidenmeißel ■ Für Sedimentgestein (z. B. Sandstein) und schwach metamorphes Gestein, in das der Meißel eindringt. ■ Beton. ■ Graben- und Böschungsbau. Stumpfmeißel ■ Für Eruptivgestein (z.B. Granit) und hartes, metamorphes Gestein (z.B. Gneis), in das der Meißel nicht eindringt.
Seite 31: Täglicher Betrieb
2155E STD Betrieb 5.2 TÄGLICHER BETRIEB ALLGEMEINE RICHTLINIEN Zum Schutz des Bedieners gegen umherfliegende Teile wird ein Schutzgitter empfohlen. Halten Sie die Fenster und Türen des Fahrerhauses während des Betriebs geschlossen. Halten Sie den Meißel immer in einem Winkel von 90°. Sollte sich das Arbeitsstück bewegen oder die Oberfläche brechen, müssen Sie den...
Seite 32 Betrieb 2155E STD Schlagen Sie nicht länger als 15 Sekunden an der gleichen Stelle. Schalten Sie den Hammer ab und ändern Sie die Stellung des Meißels, falls das Material nicht bricht oder der Meißel nicht eindringt. Übermäßig langes Schlagen an einem Punkt erzeugt Staub unter dem Meißel.
Seite 33 2155E STD Betrieb Meißel in einem Winkel von 90° zur Wand ansetzen. Schlagen und hebeln Sie niemals gleichzeitig, wenn Sie Beton bzw. hartes oder gefrorenes Erdreich brechen. Das Werkzeug kann dabei abbrechen. Steine in hartem oder gefrorenem Erdreich können eine Verbiegung verursachen. Gehen Sie vorsichtig vor und schalten Sie den Hammer ab, wenn Sie einen plötzlichen...
Seite 34 Betrieb 2155E STD Verwenden Sie den Hammer nicht, um Bruchstücke vom Boden wegzuräumen. Hierdurch könnte der Hammer beschädigt werden, und das Gehäuse verschleißt schneller. Vergewissern Sie sich, dass der Hammer während des Betriebs nicht den Ausleger des Trägergerätes oder die Hydraulikleitungen berührt.
Seite 35 2155E STD Betrieb Verwenden Sie den Hammer oder die Meißel nicht zum Anheben. Die Hebeösen am Hammer dienen nur zur Lagerung und zu Wartungszwecken. COPYRIGHT © 2019 SANDVIK MINING AND CONSTRUCTION OY Betrieb - Seite 35...
Seite 36 Betrieb 2155E STD ARBEITSABLAUF Warnung! Schützen Sie sich und Ihre Umgebung vor umherfliegenden Materialsplittern. Setzen Sie den Hammer oder das Trägergerät nicht ein, wenn sich jemand in der Nähe des Hammers befindet. Benutzen Sie den Hammer (als Standardmontage) nicht unter Wasser. Wenn Wasser in den Raum eindringt, in dem der Kolben auf den Meißel schlägt,...
Seite 37 2155E STD Betrieb 5. Setzen Sie den Meißel in einem Winkel von 90° am Material an. Vermeiden Sie kleinere Unregelmäßigkeiten als Ansatzstelle am Material, da diese leicht brechen und dadurch entweder Leerschläge oder einen falschen Ansatzwinkel verursachen. 6. Starten Sie den Hammer.
Seite 38: Montage Und Demontage Des Hammers
Betrieb 2155E STD 5.3 MONTAGE UND DEMONTAGE DES HAMMERS DEMONTAGE VOM TRÄGERGERÄT Warnung! Der Hammer ist gegen Umkippen zu sichern, sobald er vom Trägergerät abgenommen ist. Setzen ausschließlich erfahrenes Bedienungspersonal ein, um das Trägergerät zur Demontage des Hammers in Stellung zu bringen! Warnung! Der Hydraulikdruck im Hammer muss unbedingt abgebaut werden, bevor Sie die Schlauchanschlüsse öffnen!
Seite 39 2155E STD Betrieb 5. Entfernen Sie die Löffelbolzen und andere Teile. 6. Wenn Sie die Schlauchanschlüsse im Hammer überprüfen oder entfernen müssen, müssen Sie die Abdeckung entfernen indem Sie diese aus dem Gehäuse herausziehen. Dann sind die Anschlüsse zu erreichen.
Seite 40: Transport
Betrieb 2155E STD R010484 Artikel Drehmoment 5.4 TRANSPORT Die Transport- und Parkstellungen sind nachfolgend dargestellt. Wenn Sie das Trägergerät mit eingesetztem Hammer bewegen, müssen sie sich vergewissern, dass sich der Hammer nicht zu dicht vor dem Trägergerät befindet und nicht gegen das Fenster des Fahrerhauses gerichtet ist.
Seite 41: Besondere Einsatzbedingungen
2155E STD Betrieb 5.5 BESONDERE EINSATZBEDINGUNGEN Besondere Einsatzbedingungen sind Bedingungen, bei denen der Hammer für andere Arbeiten als für die normalen Brech- oder Abbrucharbeiten genutzt wird; dazu gehören u. a.: ■ Tunnelbau ■ Scaling ■ Reinigung der Gießerei ■ Betrieb unter Wasser ■...
Seite 44: Schmieren Von Hydraulikhämmern
2155E STD 1. SCHMIEREN VON HYDRAULIKHÄMMERN 1.1 EMPFOHLENE FETTE Nutzen Sie für die Schmierung nur RAMMER SCHMIERMITTEL, Teile Nr. 902045 (400g-Patrone), Teilnummer 902046 (18kg-Fass), oder Schmiermittel, die die folgenden Kriterien erfüllen: ■ Kein Tropfpunkt oder sehr hoch, über 250 °C (480 °F).
Seite 45: Automatisches Schmieren
2155E STD Schmieren von Hydraulikhämmern 1.2 AUTOMATISCHES SCHMIEREN Der Hammer ist mit einer automatischen Schmiervorrichtung ausgerüstet. Die Schmiervorrichtung verfügt über eine Anzeige, die den Bedarf in Bezug auf die Nachfüllung Schmierstoffbehälters anzeigt. Beim Nachfüllen Schmierstoffes zeigt diese Anzeige an, wenn der Schmierstoffbehälter gefüllt ist.
Seite 46 Schmieren von Hydraulikhämmern 2155E STD NACHFÜLLEN DES SCHMIERMITTELBEHÄLTERS Warnung! Der Hydraulikdruck im Hammer muss immer abgebaut werden, bevor der Schmiermittelbehälter nachgefüllt wird! Nach Betrieb des Hammers muss 10 Minuten gewartet werden, damit der Öldruck im Hammer absinken kann. Die Hammerrücklaufleitung muss uneingeschränkt zum Hydrauliköltank führen, wenn der Schmiermittelbehälter nachgefüllt wird.
Seite 47 2155E STD Schmieren von Hydraulikhämmern 4. Der Schwimmer der Anzeige (A) wird zurückgehen, sobald der Schmierstoffbehälter beginnt sich füllen. Füllen Schmierstoffbehälter bis sich der Schwimmer der Anzeige leicht nach außen bewegt. Durch das Stoppen der Füllung an diesem Punkt, kann die etwaige Verriegelung der Schnellkupplung, die durch den Druck des Schmiermittels entsteht, vermieden werden.
Seite 48: Ramlube Ii
Schmieren von Hydraulikhämmern 2155E STD 2. Öffnen der Stellschraube anhand Sicherungsmutter. R020115 3. Drehen Sie die Einstellschraube im Uhrzeigersinn damit diese vollständig festgezogen wird. R020116 4. Lösen Sie die Stellschraube durch eine halbe Drehung gegen den Uhrzeigersinn. 5. Festziehen der Stellschraube anhand Sicherungsmutter.
Seite 49 2155E STD Schmieren von Hydraulikhämmern Hinweis: Einige Hammermodelle sind mit einem Adapter-Kit für manuelles Fetten nicht aber mit einer automatischen Fettvorrichtung ausgerüstet. AUSTAUSCH DER SCHMIERKARTUSCHE Messen Sie den Abstand von der Oberkante der Fettpatrone. Ersetzen Sie die Schmierkartusche, wenn der Abstand mehr als 200 mm (7,87 in) beträgt. Die Fettpatrone ist leer und muss ersetzt werden, wenn der Abstand 210 mm (8,27 in) beträgt.
Seite 50: Anpassung Der Dosierung
Schmieren von Hydraulikhämmern 2155E STD 7. Setzen Sie die Schmierkartusche ein und ziehen Sie sie fest. R020111 1.4 ANPASSUNG DER DOSIERUNG Hinweis: Einige Hammermodelle sind mit einem Adapter-Kit für manuelles Fetten nicht aber mit einer automatischen Fettvorrichtung ausgerüstet. R020128 A. Schmierleitung B.
Seite 51 2155E STD Schmieren von Hydraulikhämmern ANPASSUNG DER DOSIERUNG Bitte beachten Sie, dass die tatsächliche Menge an Schmiermittel, die für eine korrekte Schmierung benötigt wird, variiert entsprechend der: ■ Hammergröße ■ Anwendung: Die Menge an Schmiermittel hängt ab von der Anzahl an Arbeitszyklen innerhalb eines bestimmten Zeitraums.
Seite 52: Schmieren Von Hand
Schmieren von Hydraulikhämmern 2155E STD 4. Anschließend öffnen Sie die Regulierschraube zur Schmiermitteldosierung, indem Sie diese entgegen dem Uhrzeigersinn nach Bedarf drehen. Siehe nachfolgende Tabelle. 5. Ziehen Sie die Sicherungsmutter entsprechend dem spezifizierten Drehmoment fest. Siehe nachfolgende Tabelle. 6. Drehen Sie die Sicherungsplatte und Pfropfen und bringen Sie diese auf die richtige Position.
Seite 53 2155E STD Schmieren von Hydraulikhämmern Ungenügendes Schmieren oder auch ungeeignete Schmierstoffe können die Ursache sein für: ■ Anomalen Verschleiß an Meißelbuchsen und Meißel ■ Bruch des Meißels SCHMIERSTELLUNG Hinweis: Der Hammer muss aufrecht stehen und auf dem Werkzeug ruhen, um sicherzustellen, dass das Fett nach unten zwischen Werkzeug und Buchse dringt.
Seite 54: Hydrauliköl Des Trägergerätes
Hydrauliköl des Trägergerätes 2155E STD 2. HYDRAULIKÖL DES TRÄGERGERÄTES 2.1 ANFORDERUNGEN AN DAS HYDRAULIKÖL ALLGEMEINE ANFORDERUNGEN Im Allgemeinen kann das ursprünglich für das Trägergerät vorgesehene Hydrauliköl in diesem Abbruchwerkzeug verwendet werden. Da sich hierbei das Öl jedoch stärker erhitzt als bei üblichen Baggerarbeiten, muss die Öltemperatur überwacht werden.
Seite 55 2155E STD Hydrauliköl des Trägergerätes ÖLSPEZIFIKATION Die nachstehende Tabelle zeigt die für die Verwendung mit dem Hammer empfohlenen Hydrauliköle. Die am besten geeignete Ölsorte ist so auszusuchen, dass die Temperatur des Hydrauliköls im Dauerbetrieb im idealen Bereich des Diagramms liegt und das Hydrauliksystem so verwendet wird, wie es am vorteilhaftesten ist.
Seite 56: Ölkühler
Hydrauliköl des Trägergerätes 2155E STD Zu dünnflüssiges Öl ■ Wirkungsgradverluste (innere Leckagen) ■ Beschädigung der Dichtungen, Leckagen ■ Schneller Verschleiß der Bauteile durch geringere Schmierfähigkeit ■ Der Hammer schlägt langsam und unregelmäßig ■ Gefahr der Kavitationserosion in den Pumpen und im Hydraulik-Hammer Achtung: Wir empfehlen unbedingt, für Sommer- und Winterbetrieb bei...
Seite 57: Ölfilter
2155E STD Hydrauliköl des Trägergerätes 2. Je höher die Temperatur, desto geringer die Viskosität des Öls, so dass es möglicherweise seine Schmierfähigkeit verliert. ■ Das Druckbegrenzungsventil des Hammerkreislaufs ist während des Hammerbetriebs nicht geöffnet. ■ Der Druckabfall im Hammerkreislauf ist angemessen. Weniger als 10 bar (145 psi) in der Druckleitung und weniger als 5 bar (75 psi) in der Rücklaufleitung.
Seite 58 Hydrauliköl des Trägergerätes 2155E STD Durch Verunreinigungen des Hydrauliköls in den Kreisläufen des Trägergerätes und des Hammers können folgende Schäden auftreten: 1. Die Lebensdauer der Pumpen und anderer Komponenten wird wesentlich verkürzt. ■ Schneller Verschleiß der Teile. ■ Kavitationserosion. 2. Verschleiß der Zylinder und Dichtungen.
Seite 60: Routinewartung
Routinewartung 2155E STD 1. ROUTINEWARTUNG 1.1 ÜBERBLICK Das Produkt ist ein mit hoher Präzision gefertigtes hydraulisches Gerät. Absolute Sauberkeit äußerste Sorgfalt sind grundlegende wesentliche Voraussetzungen bei der Handhabung aller hydraulischen Komponenten. Verunreinigungen sind der schlimmste Feind einer Hydraulikanlage. Behandeln Sie die Teile des Produkts sorgfältig und vergessen Sie nicht, gereinigte und getrocknete Teile mit einem flusenfreien Lappen abzudecken.
Seite 61: Inspektion Und Wartung Durch Den Händler
Sie die Durchführung der Jahresinspektion versäumen, kann dies schwere Schäden am Hammer hervorrufen. Ihr Sandvik Rammer-Händler dichtet den Hammer neu ab und tauscht bei Bedarf die Membranen des Druckspeichers sowie die Sicherheitsaufkleber aus. Kontaktieren Sie für nähere Informationen in Bezug auf jährliche Servicearbeiten Ihren Sandvik Rammer-Händler.
Seite 62: Wartungsintervalle Bei Sondereinsätzen
Routinewartung 2155E STD 1.4 WARTUNGSINTERVALLE BEI SONDEREINSÄTZEN Bei besonderen Anwendungen ist das Serviceintervall wesentlich kürzer. Wenden Sie sich bezüglich der korrekten Wartungsintervalle an Ihren örtlichen Sandvik Rammer-Händler. 1.5 SONSTIGE WARTUNGSVERFAHREN WASCHEN DES GERÄTES Nach dem Arbeiten mit dem Gerät und Ausbauen aus dem Trägergerät, kann sich Schmutz (Schlamm, Steinstaub etc.) festgesetzt haben.
Seite 63: Werkzeugwechsel
2155E STD Werkzeugwechsel 2. WERKZEUGWECHSEL VERSCHLEIßGRENZWERTE UND SCHMIERMITTEL FÜR DAS AUSBAUEN DES MEIßELS R030065 Artikel Verschleißgrenzwert Meißeldurchmesser (verschlissen) 116 mm (4,57 in) R030149 Artikel Verschleißgrenzwert Sperrachsedurchmesser Z 52 mm (2,05 in) (verschlissen) Artikel Schmiermittel Meißel und Meißel-Haltebolzen Meißelpaste AUSBAU DES MEIßELS Warnung! Der Hydraulikdruck im Hammer muss immer freigegeben werden, bevor das Werkzeug entfernt wird.
Seite 64: Einsetzen Des Meißels
Werkzeugwechsel 2155E STD 2. Überzeugen Sie sich davon, dass das Fahrgetriebe des Trägergerätes auf neutral gestellt und die Feststellbremse angezogen ist. 3. Schalten Sie den Motor ab. 4. Entfernen Sie die Stopfen. 5. Entfernen Sie die Gummiringe. 6. Entfernen Sie die Haltestifte des Werkzeugs mit Hilfe eines T-Abziehers.
Seite 65 2155E STD Werkzeugwechsel 4. Prüfen Sie die Meißeldichtung. Tauschen Sie diese bei Bedarf aus. R030110 5. Reinigen Sie das Werkzeug und die Haltestifte und schmieren Sie diese mit Fett ein. 6. Setzen Sie den Meißel ein und richten Sie die Nute im Meißel zu den Bolzenbohrungen aus.
Seite 66: Untere Meißelbuchse
Untere Meißelbuchse 2155E STD 3. UNTERE MEIßELBUCHSE VERSCHLEIßGRENZWERTE UND SCHMIERMITTEL FÜR DIE UNTERE MEIßELBUCHSE Groove R030109 Artikel Verschleißgrenzwert Meißelbuchse (verschlissen) Die Schmiernut ist verschlissen. Die Buchse muß ersetzt werden. Artikel Schmiermittel Kontaktflächen zwischen unterer Gewindepaste Vorderzylinder AUSBAU DER UNTEREN MEIßELBUCHSE Die untere Meißelbuchse kann erst demontiert werden wenn das Hammergehäuse...
Seite 67: Fehlersuche
Prüfen Sie die Anlage. Prüfen Sie die Funktion des Druckbegrenzungsventil. Justieren Sie das Druckbegrenzungsventil in der Hydraulikanlage. Messen Sie den hohen Druck in der Hammer-Eintrittsleitung. FUNKTIONSAUSFALL DER HAMMERSTEUERUNG Der Hammer muss in einer autorisierten Rammer-Service-Werkstatt gewartet werden. 4.2 DER HAMMER FUNKTIONIERT NICHT ORDNUNGSGEMÄSS UND DER SCHLAG HAT KEINE KRAFT DIE ARBEITSWEISE IST NICHT VORSCHRIFTSMÄßIG...
Seite 68: Die Schlagzahl Verringert Sich
ÖLAUSTRITT VON DER DRUCKSEITE ZUR RÜCKLAUFSEITE IN DER HYDRAULIK DES TRÄGERGERÄTS Prüfen Sie die Anlage. Prüfen Sie die Pumpe und die anderen Komponenten der Hydraulik. DRUCKVERLUST IM DRUCKSPEICHER Der Hammer muss in einer autorisierten Rammer-Service-Werkstatt gewartet werden. FUNKTIONSAUSFALL DER HAMMERSTEUERUNG Der Hammer muss in einer autorisierten Rammer-Service-Werkstatt gewartet werden.
Seite 69: Wiederholter Werkzeugausfall
Prüfen Sie die Anlage. Prüfen Sie die Pumpe und die anderen Komponenten der Hydraulik. INTERNE ÖLLECKAGE IM HAMMER Der Hammer muss in einer autorisierten Rammer-Service-Werkstatt gewartet werden. ÜBERMÄSSIG HOHER DRUCK IN DER RÜCKLAUFLEITUNG Prüfen Sie die Anlage. Prüfen Sie die Größe der Rücklaufleitung.
Seite 70: Probleme Mit Der Automatischen Schmiervorrichtung Ramlube Ii
Rammer-Service-Werkstatt gewartet werden. DIE SCHMIERANLAGE FUNKTIONIERT NICHT (WÄHREND DER SCHMIERLEITUNG NICHT ANGEBRACHT IST) ■ Entfernen Sie die Schmieranlage vom Hammer und bringen Sie ihn zur Wartung in eine autorisierte Rammer-Service-Werkstatt. Seite 70 - Wartung COPYRIGHT © 2019 SANDVIK MINING AND CONSTRUCTION OY...
Seite 71: Weitere Hilfe
2155E STD Fehlersuche 4.8 WEITERE HILFE WEITERE HILFE Wenn weitere Hilfe erforderlich ist, müssen die Antworten auf folgende Fragen vorbereitet werden, bevor der Händler angesprochen wird. ■ Modell und Seriennummer ■ Betriebsstunden und Wartungsablauf ■ Ramdata-Bericht, falls verfügbar ■ Trägermodell ■...
Seite 74: Technische Daten Des Hammers
Technische Daten des Hammers 2155E STD 1. TECHNISCHE DATEN DES HAMMERS 1.1 TECHNISCHE DATEN Artikel Spezifizierung 1240 kg (2734 lb) Mindestarbeitsgewicht Hammergewicht 1040 kg (2293 lb) 490...780 bpm Schlagfrequenz 140...160 bar (2030...2320 psi) Betriebsdruck 220 bar (3190 psi) Druckbegrenzung, min...
Seite 76: Spezifizierungen Für Den Befestigungswinkel
Technische Daten des Hammers 2155E STD 1.3 SPEZIFIZIERUNGEN FÜR DEN BEFESTIGUNGSWINKEL Artikel Spezifizierung Empfohlene Mindestdicke der Bodenplatte 25 mm (0,98 in) Empfohlene Mindestdicke der Seitenplatte 25 mm (0,98 in) Hinweis: Prüfen Sie nach dem Schweißen nach Bedarf die Flachlage der Platte und die Walzwerkoberfläche.
Seite 77: Technische Daten Der Rd3-Anlage
2155E STD Technische Daten des Hammers 1.4 TECHNISCHE DATEN DER RD3-ANLAGE R040252 Artikel Spezifizierung Akkulaufzeit Normalerweise 3000 Berichte, ausgehend von 1 Bericht täglich Akkutyp Lithium-Primärakku, 7,8 Ah, integriert und eingekapselt Betriebstemperatur -20...85 °C (-4...185 °F) Lagertemperatur -40...85 °C (-40...185 °F)
Seite 78: Technische Daten Der Meißel
Technische Daten der Meißel 2155E STD 2. TECHNISCHE DATEN DER MEIßEL R040269 Meißel Artikel-Nr. Länge Gewicht Durchmesser Flachmeißel (A) 1050 mm 82,7 kg (182 118 mm (41,34 in) (4,65 in) Spitzmeißel (B) 1050 mm 82,7 kg (182 118 mm (41,34 in) (4,65 in) Stumpfmeißel (C)
Seite 79: Ce-Kennzeichnung Und Eg-Konformitätserklärung
(Richtlinie 2006/42/EG, Anhang II. 1. A; Richtlinie 2000/14/EG) Hersteller: Sandvik Mining and Construction Oy, Breakers Lahti Adresse: Taivalkatu 8, FI-15170 Lahti, Finnland Erklärt hiermit, dass der Rammer-Hydraulikhammer Modell: 2155E Modell: 2155E Konform ist mit allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG.
Seite 82 Sandvik Mining and Construction Oy, Breakers Lahti Taivalkatu 8, P.O. Box 165, FI-15101 Lahti, Finland Phone Int. +358 205 44 151, Telefax Int. +358 205 44 150 www.rammer.com 15-12-14133-33-160-350 15-12-14133-36-80-322...

RAMMER 2155E Benutzerhandbuch
