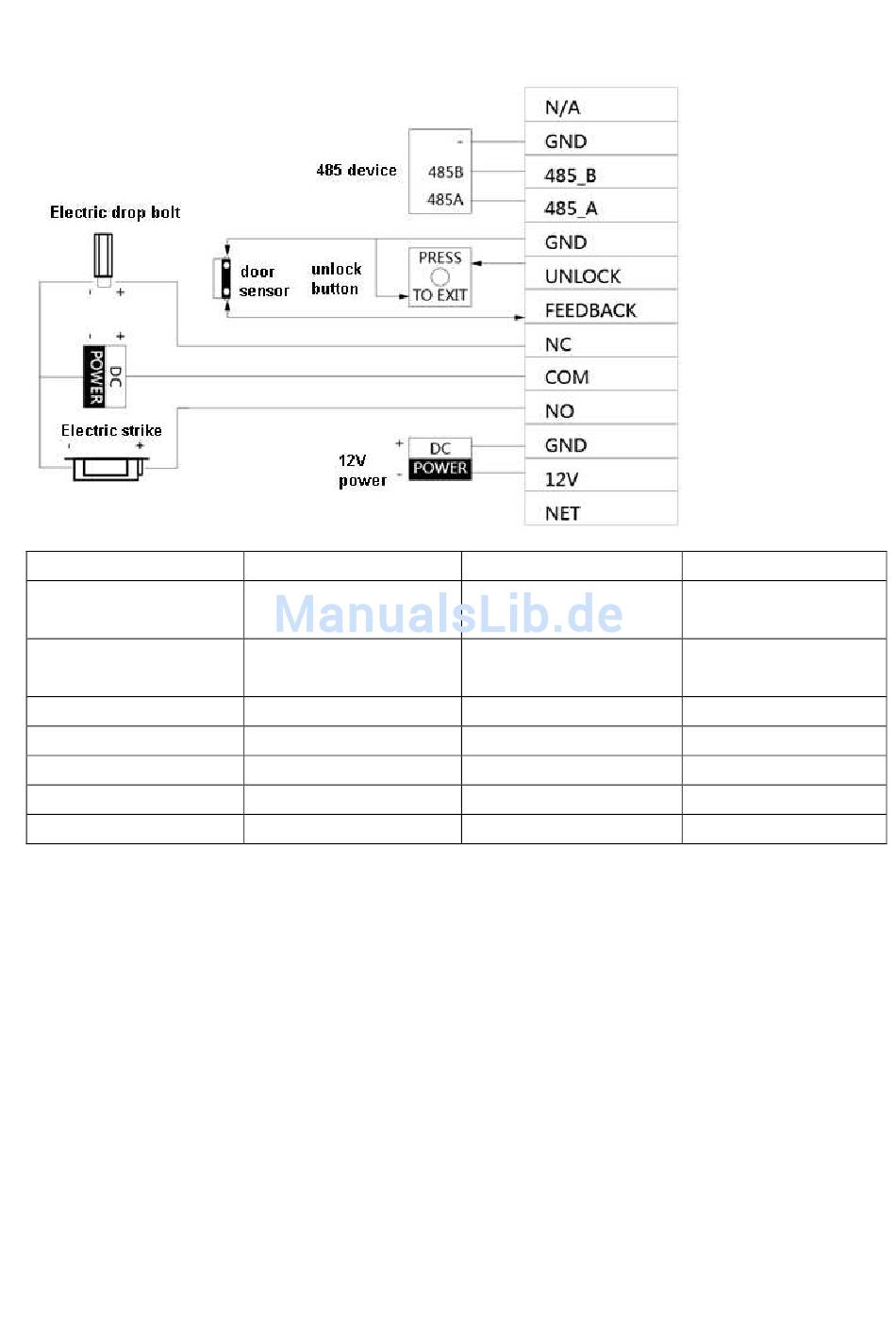

4.3 Geräteverkabelung
485 device
Electric locking bolt
Electric strike
Door sensor
Unlock button
Press to exit
12V power
DC power
Verwenden Sie zum Anschluss eines elektrischen Türöffners oder eines elektrischen
Schließbolzens den Schließerkontakt (NO) oder Öffnerkontakt (NC) und die COM
(Gemeinsam)-Verbindung.
Elektrischer Türöffner: Verwenden Sie den Schließerkontakt (NO) und die COM
(Gemeinsam)-Verbindung der TX-82. COM (Gemeinsam) muss an den externen Pluspol
der Stromversorgung angeschlossen werden. Der Minuspol der externen Stromversorgung
ist an den Minuspol des elektrischen Türöffners angeschlossen. Schließen Sie jetzt den
Pluspol des elektrischen Türöffners an den Schließerkontakt (NO; Stromlos geöffnet) der
TX-82 an.
Elektrischer Schließbolzen: Verwenden Sie den Öffnerkontakt (NC) und die COM
(Gemeinsam)-Verbindung der TX-82. COM (Gemeinsam) muss an den externen Pluspol
der Stromversorgung angeschlossen werden. Der Minuspol der externen Stromversorgung
ist an den Minuspol des elektrischen Schließbolzens angeschlossen. Schließen Sie jetzt
den Pluspol des elektrischen Schließbolzens an den Öffnerkontakt (NC; Stromlos
geschlossen) der TX-82 an.
485. Gerät
Elektrischer
Schließbolzen
Elektrischer
Türöffner
Türsensor
Entriegelungstaste
Zum Öffnen drücken
12V-Netzteil
DC-Stromversorgung
GND (Ground)
Unlock
Feedback
NC (normally closed)
NO (normally open)
12V
Net (RJ45)
Abb. 4-1
GND (Erde)
Entriegeln
Rückkopplung
Öffnerkontakt
Schließerkontakt
12V
Netzwerk (RJ45)
