ProfiTech 50198 Bedienungsanleitung Seite 6

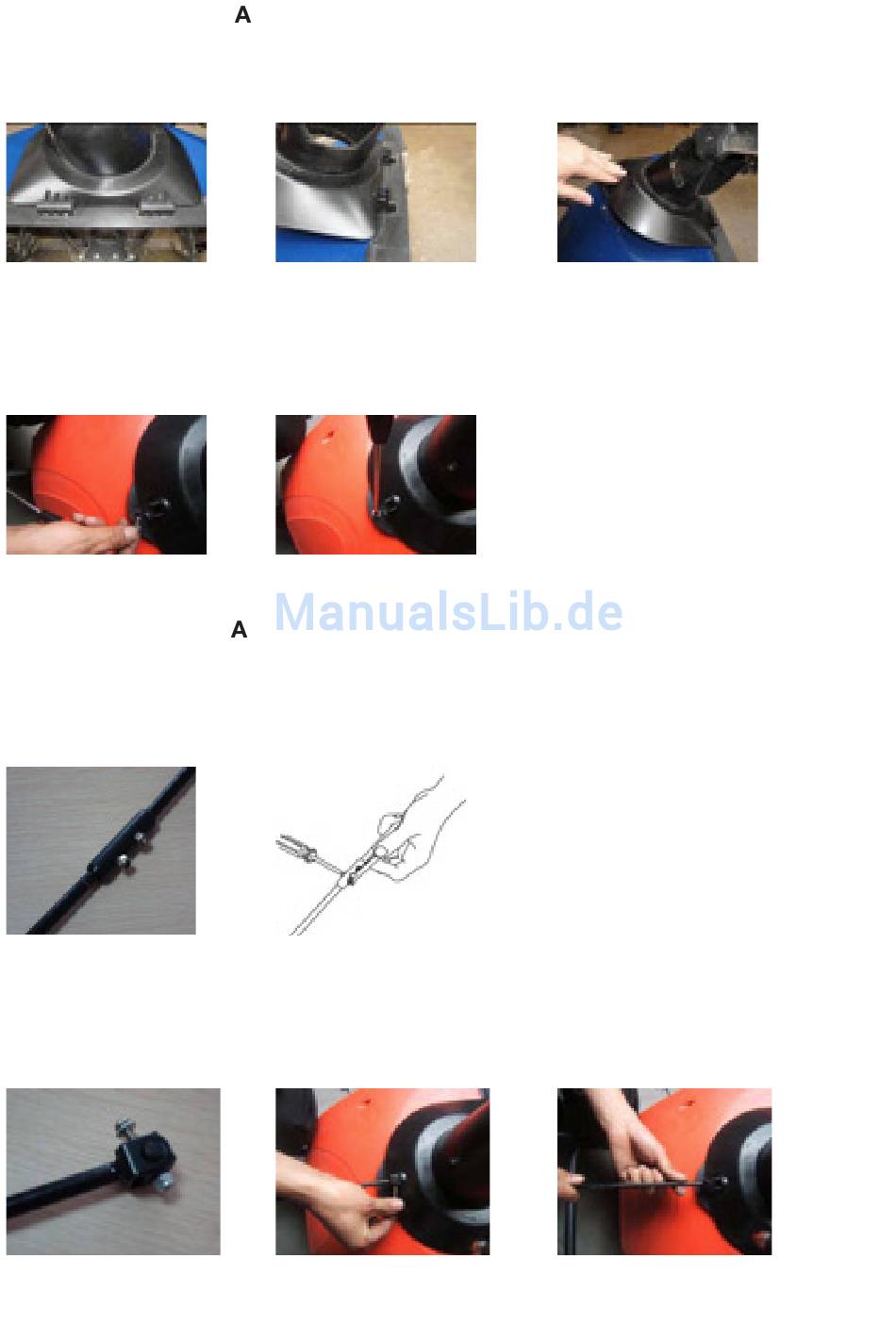

Zusammenbau des uswurfturms
a) Halten Sie den Auswurfturm so über das Gehäuse, dass die Einstecktüllen
über den dafür vorgesehenen Schlitzen stehen.
b) Drücken Sie den Turm herunter (siehe Abb. 4-6).
Abb. 4
Der Auswurfturm muss so über dem Gehäuse plaziert sein, dass das Schraub-
loch vom Turm und Fräsengehäuse übereinstimmen. Verschrauben Sie nun Turm
mit Fräsengehäuse (siehe Abb. 7+8).
Abbildung 7
Zusammenbau der uswurfkurbel
c) entnehmen Sie die Kurbelteile aus der Verpackung.
d lösen Sie die Befestigungsschrauben am oberen Kurbelteil (siehe Abb. 9).
e) Schieben Sie beide Kurbelteile ineinander, bis die Löcher voreinander stehen.
Schieben Sie die Schrauben durch und ziehen Sie fest (siehe Abb. 10).
Abbildung 9
f) Lösen Sie die Schraubverbindung am Auswurfturm. Befestigen Sie das
untere Kurbelgestänge am Auswurfturm und ziehen Sie die Schrauben gut
fest (siehe Abbildung 11-13).
Abbildung 11
5. Lösen Sie die Schraubverbindungen am oberen Ende der Kurbel.
Abb. 5
Abbildung 8
Abbildung 10
Abbildung 12
Abb. 6
Abbildung 13
