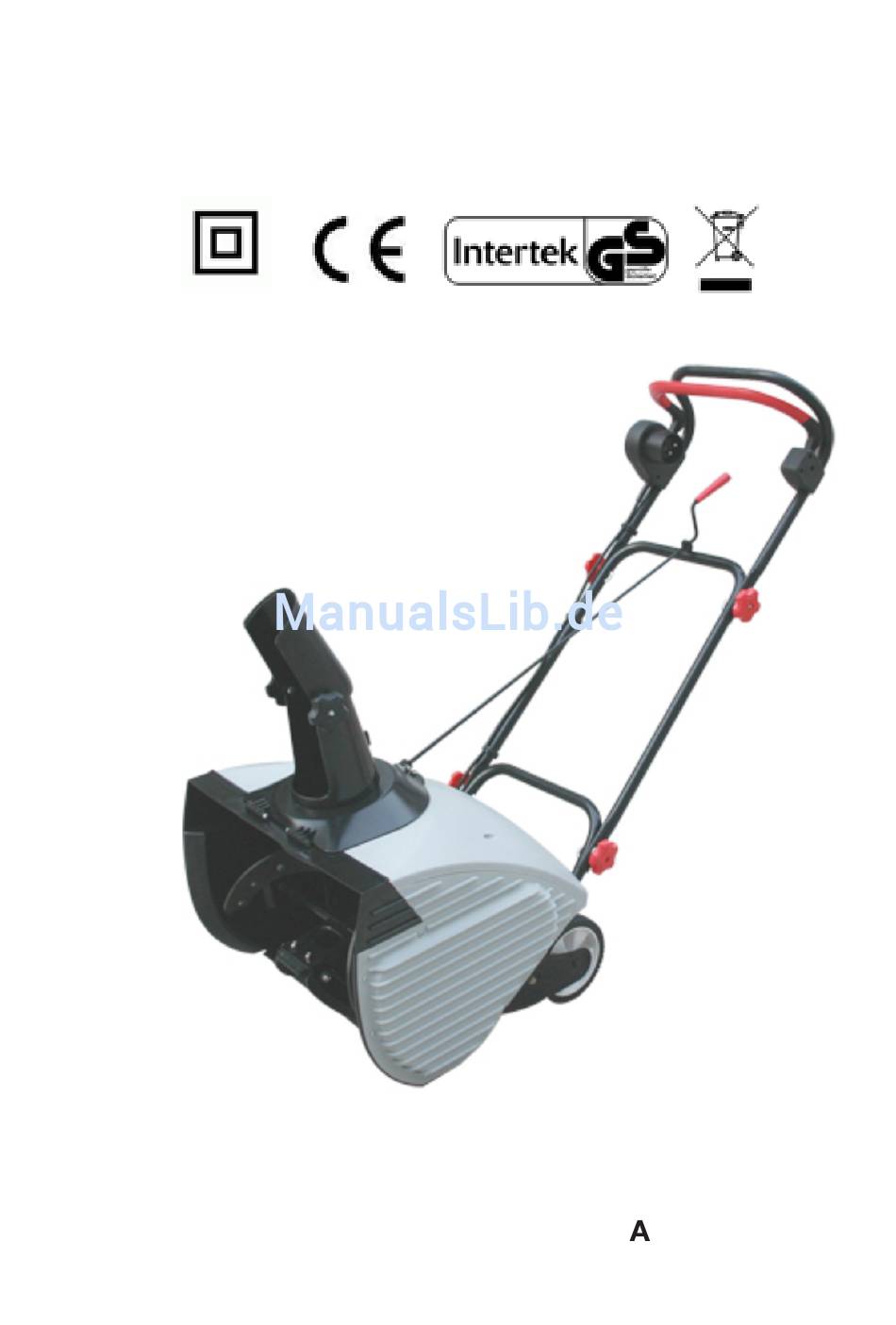

ProfiTech 50198 Bedienungsanleitung
1600 watt, gs geprüft
Inhaltszusammenfassung für ProfiTech 50198
-
Seite 1: Inhaltsverzeichnis
Bedienungsanleitung Schneefräse 1600 Watt, GS geprüft Inhalt: I.) Teileliste II.) Technische Daten III.) Sicherheitshinweise IV.) Inbetriebnahme V.) Bedienung VI.) Wartung und Lagerung Wichtig: Lesen Sie sorgfältig diese Bedienungsanleitung und beginnen Sie erst mit dem Zusammenbau, wenn Sie lles verstanden haben. Bewahren Sie diese Bedienungsanleitung auf. -
Seite 2: Teileliste
Teileliste Handgriff Mittlerer Rahmen Unterer Rahmen Oberer Rahmen Rändelschraube Obere Auswurfkurbel Untere Auswurfkurbel Auswurfschacht Gehäuseabdeckung 10. Welle Gummiplatte 12. Räder 13. Schaltergehäuse 14. Griffstange 15. Kompletter Schalter II.) Technische Daten Spannung: 230 Volt Watt: 1600 Arbeitsgebiet: max 200 m²/Std. Leerlaufdrehzahl: 2100 U/min Räumtiefe/breite: 23 cm /40 cm... - Seite 3 c) Benutzen Sie das Gerät niemals bei Regen oder Schneematsch. Eindringendes Wasser erhöht das Risiko eines elektrischen Schlages. d) Benutzen Sie das Kabel niemals zum Ziehen des Gerätes. Halten Sie das Kabel fern von Hitze, Öl, und scharfen Kanten. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
- Seite 4 • Säubern Sie die zu fräsende Fläche von Steinen, Glas und allen sonstigen Verunreinigungen, die durch die Luft geschleudert werden könnten. • Kinder und andere Personen sollen sich fernhalten. • Greifen Sie niemals in den Auswurf, wenn die Maschine läuft. Achten Sie darauf, dass niemand vor der Maschine herläuft, oder dass der Schnee auf Personen geworfen wird.
- Seite 5 Halten Sie Kinder und andere Personen fern. Halten Sie sich von dem Bereich fern, in den der Schnee geworfen wird. Umherfliegende Teile könnten Sie verletzen. Defekte elektrische Geräte gehören nicht in den Hausmüll sondern in die dafür vorgesehene Entsorgungsdeponie. Greifen Sie niemals in rotierende Teile. Halten Sie Ihre Füße weg von rotierenden Teilen.
- Seite 6 Zusammenbau des uswurfturms a) Halten Sie den Auswurfturm so über das Gehäuse, dass die Einstecktüllen über den dafür vorgesehenen Schlitzen stehen. b) Drücken Sie den Turm herunter (siehe Abb. 4-6). Abb. 4 Abb. 5 Abb. 6 Der Auswurfturm muss so über dem Gehäuse plaziert sein, dass das Schraub- loch vom Turm und Fräsengehäuse übereinstimmen.
-
Seite 7: Bedienung
Positionieren Sie die Kurbel so, dass die Ringschraube durch das Loch im mittleren Rahmen passt und schrauben Sie sie mit Mutter und U-Scheibe fest. (Siehe Abb. 14-16). Abbildung 14 Abbildung 15 Abbildung 16 V.) Bedienung Bevor Sie die Schneefräse starten, prüfen Sie, ob alle Teile fest montiert sind und sich am richtigen Platz befinden. -
Seite 8: Wartung Und Lagerung
6. Bei Verwendung eines Verlängerungskabels achten Sie auf ausreichenden Ka- belquerschnitt.(min 3 x 2,5 qmm) Kleinere Querschnitte können zu Überhitzung und Leistungsverlust führen. 7. Austausch der Verschleißteile, speziell der Gummilippen. Es gibt eine grobe und eine feine Seite an der Gummilippe, die nicht verwechselt werden dürfen. -
Seite 9: Teile-Liste Für Die Ersatzteilbestellung
Teile-Liste für die Ersatzteilbestellung... - Seite 10 Teile Anzahl Teile Anzahl Nr. Beschreibung Teile Nr.. Stück Nr. Beschreibung Teile Nr.. Stück Schaltergehäuse rechts 8454-500102 Stoßdämpfer 8208-501201 Schalter 8042-500101 Papierscheibe 8341-501001 Schalterknopf 8312-500101 Statorverbinder 8405-501103 Feder 8342-500102 rückwärtige Motorbefestigung 8292-501006 Schalter Betätiger 8044-500102 Schraube 8SJAB40-70D Schraube 8SJAC40-10D Halteplatte 8409-501202 Feder 8342-500101...
