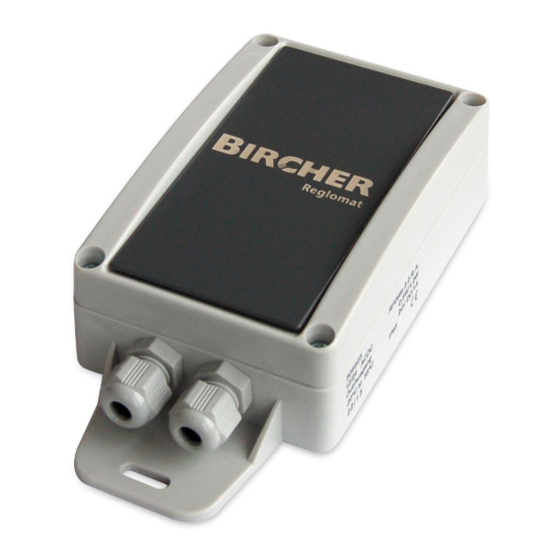

Bircher Reglomat RFGate 2.2.A Originalbetriebsanleitung

RFGate 2.2.A
Drahtloses Signalübertragungssystem für Sicherheitsschaltleisten, zweikanalig
Originalbetriebsanleitung
Allgemeines
Sender Sender
50.8
10.8
1 Sicherheitshinweise
Warnung: Bevor Arbeiten an der Anlage durchgeführt werden,
muss die Betriebsspannung abgeschaltet werden. Montage und
Inbetriebnahme nur durch geschultes Fachpersonal. Eingriffe und
Reparaturen im Gerät dürfen nur durch Bircher Reglomat Mitarbei-
ter durchgeführt werden. Das Auswertegerät darf nur zur Absiche-
rung von Gefahren an Quetsch- und Scherstellen und an automati-
schen Toren verwendet werden (bestimmungsmässiger Gebrauch).

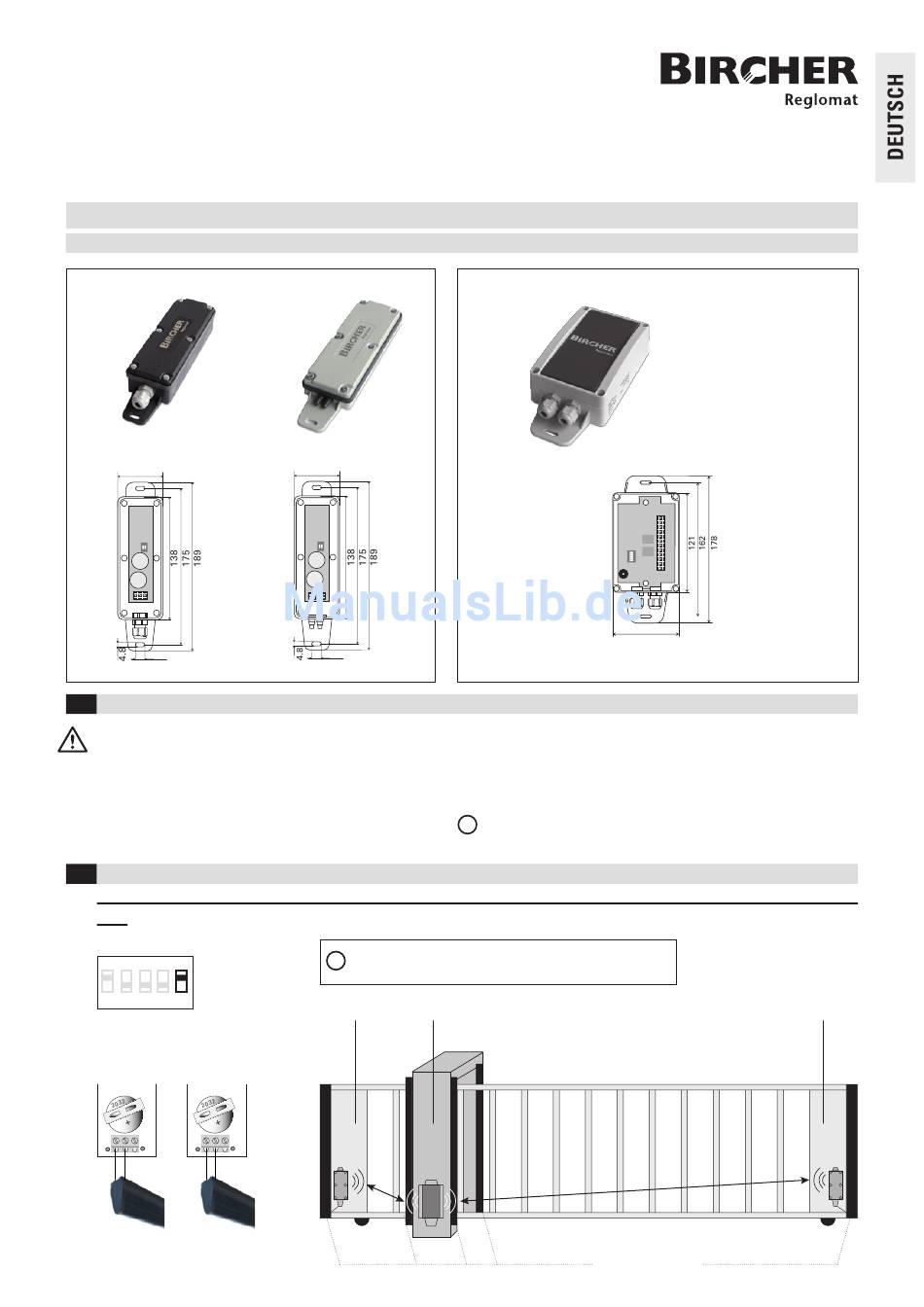

2 Typische Anwendung
2.1 Arealschiebetor
Empfänger
ON
1 2 3 4 5
DIP switch 5 ON
Sender 1
Sender 2
Sicherheits- Sicherheits-
schaltleiste schaltleiste
8.2kΩ 8.2kΩ
Empfänger Empfänger
50.8
10.8
Die nationalen und internationalen Vorschriften zur Torsicherheit müssen
beachtet werden. Die Sicherheitsfunktion der Applikation muss immer im
Gesamten betrachtet werden und nie nur auf den einzelnen Anlagenteil
bezogen. Die Risikobeurteilung und korrekte Installation der Toranlage fällt in
den Verantwortungsbereich des Installateurs.
i
Sender 1 Eingang 1 korrespondiert mit Empfänger Ausgang 1
i
Sender 2 Eingang 1 korrespondiert mit Empfänger Ausgang 2
Sender 2 Empfänger
80
Es wird empfohlen,
jährlich einen Batteriewechsel vorzunehmen.
Sicherheitsschaltleisten
308076D
08/16
Sender 1
1
