xBrick Full-Colour 16×3W
LED-Fluter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann Stairville xBrick Full-Colour 16x3W

Inhaltszusammenfassung für thomann Stairville xBrick Full-Colour 16x3W

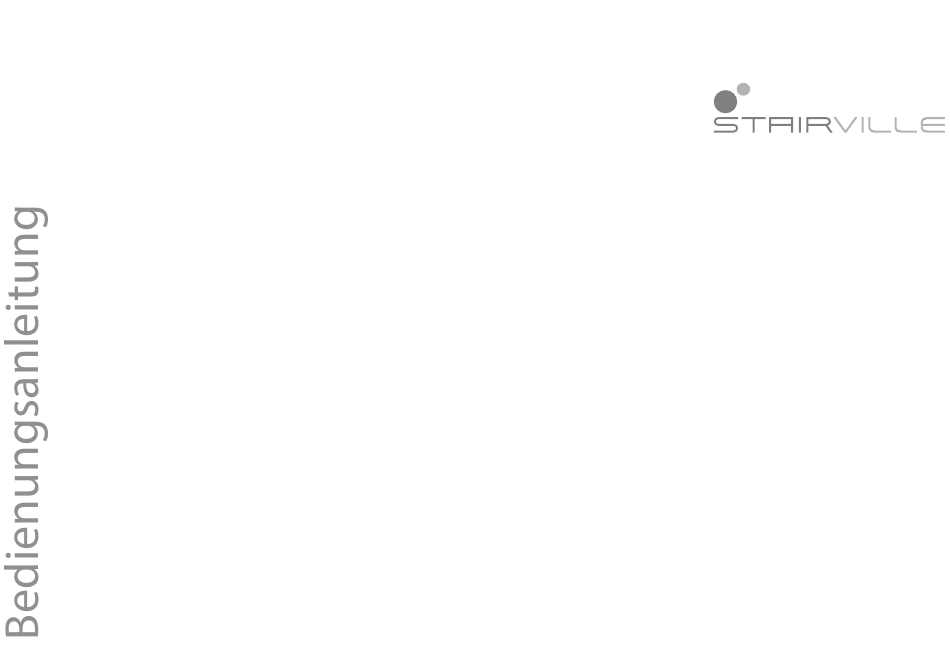

  • Seite 1 xBrick Full-Colour 16×3W LED-Fluter...
  • Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 17.06.2024, ID: 259187 (V6)

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................12 Installation..............................13 Inbetriebnahme............................16 Komponenten und Funktionen......................18 Bedienung..............................20 7.1 Gerät starten............................20 7.2 Hauptmenü............................20 7.3 Menüübersicht..........................25 7.4 Funktionen im 5-Kanal-DMX-Modus..................26 7.5 Funktionen im 13-Kanal-DMX-Modus..................26 Technische Daten............................
  • Seite 4 xBrick Full-Colour 16×3W LED-Fluter...

  • Seite 5: Allgemeine Hinweise

    Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...

  • Seite 6: Bedeutung

    Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
  • Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. xBrick Full-Colour 16×3W LED-Fluter...

  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
  • Seite 9 Sicherheitshinweise Sicherheit GEFAHR! Erstickungs- und Verletzungsgefahr für Kinder! An Verpackungsmaterialien und Kleinteilen können Kinder ersticken. Beim Umgang mit dem Gerät können Kinder sich verletzen. Lassen Sie Kinder niemals mit Verpackungsmaterial und dem Gerät spielen. Bewahren Sie Verpackungsmaterial niemals in der Reich‐ weite von Babys und Kleinkindern auf.
  • Seite 10 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls durch Lichtblitze! Das Gerät sendet Lichtblitze (strobe effects) aus. Lichtblitze können bei bestimmten Personen epileptische Anfälle auslösen. Wenn Sie epilepsiegefährdet sind, vermeiden Sie es, über einen längeren Zeitraum Lichtblitzen ausgesetzt zu sein und in blinkendes Licht zu blicken.
  • Seite 11 Sicherheitshinweise HINWEIS! Beschädigung des Geräts durch hohe Spannungen! Das Gerät kann durch den Betrieb mit falscher Spannung oder durch auftretende hohe Spannungsspitzen beschädigt werden. Über‐ spannungen können in ungünstigen Fällen auch zu einem Verletzungsrisiko und zu Bränden führen. Stellen Sie sicher, dass die Spannungsangabe auf dem Gerät mit dem örtlichen Stromversorgungsnetz übereinstimmt, bevor Sie das Gerät einstecken.

  • Seite 12: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Lichtquelle: 16 Dreifarb-LEDs, je 3 W Ansteuerung über DMX (5 oder 13 Kanäle) sowie über Tasten und Display am Gerät Automatik-Modus Master/Slave-Modus Musiksteuerung Technologisch bedingt verringert sich die Lichtleistung von LEDs im Laufe ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit mög‐...

  • Seite 13: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 14 Installation HINWEIS! Überhitzungs- und Brandgefahr durch mangelnden Abstand und schlechte Belüftung! Wenn der Abstand der Lichtquelle zur beleuchteten Fläche zu gering ist oder das Gerät schlecht belüftet ist, kann das Gerät überhitzen und Brände verursachen. Stellen Sie sicher, dass der Abstand zu beleuchteten Flächen mehr als 2 m beträgt.
  • Seite 15 Installation HINWEIS! Störungen bei der Datenübertragung durch unsachgemäße Verkabelung! Bei unsachgemäßer Verkabelung der DMX-Anschlüsse kann es zur Störung bei der Datenübertragung kommen. Verbinden Sie den DMX-Eingang und -Ausgang nicht mit Audiogeräten, z. B. Mischpulten oder Verstärkern. Benutzen Sie für die Verkabelung spezielle DMX-Kabel und keine normalen Mikrofonkabel.

  • Seite 16: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“...
  • Seite 17 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.

  • Seite 18: Komponenten Und Funktionen

    Komponenten und Funktionen Komponenten und Funktionen Rückseite ö & ö - , + * ) xBrick Full-Colour 16×3W LED-Fluter...
  • Seite 19 Komponenten und Funktionen 1 Feststellschrauben für die Bügel 2 Fangseilöse 3 Display 4 [DMX In] | DMX-Eingang 5 [DMX Out] | DMX-Ausgang 6 [Power Out] | Kaltgeräteeinbaubuchse 7 [Power In] | Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung 8 [MIC] | Mikrofon für die Musiksteuerung 9 [Enter] | Wählt eine Option der jeweiligen Betriebsart aus.

  • Seite 20: Bedienung

    Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden zeigt das Display an, dass ein Reset läuft. Danach ist das Gerät betriebsbereit. Wenn es als Master konfiguriert ist, startet eine automatische Show, das Display zeigt entsprechend Ihrer letzten Auswahl „Master Sound“...
  • Seite 21 Bedienung DMX-Adresse Drücken Sie [MENU] so oft, bis das Display „DMX Address“ anzeigt. Drücken Sie [ENTER]. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) ein‐ stellen. Wählen Sie mit den Tasten [Up] und [Down] einen Wert zwischen 1 und 512. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um wieder in das Hauptmenü...
  • Seite 22 Bedienung Betriebsart „Master/Slave“ Drücken Sie [MENU] so oft, bis das Display „Slave Mode“ anzeigt. Drücken Sie [ENTER]. Mit den Tasten [Up] und [Down] können Sie jetzt zwischen „Master Mode“ , „Slave1 Mode“ und „Slave 2 Mode“ auswählen. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Auswahl zu bestätigen und um wieder in das Hauptmenü...

  • Seite 23: Lcd-Hintergrundbeleuchtung

    Bedienung LCD-Hintergrundbeleuchtung Drücken Sie [MENU] so oft, bis das Display „Black LCD“ anzeigt. Drücken Sie [ENTER]. Wählen Sie mit den Tasten [Up] und [Down] zwischen „LCDLight On“ und „LCDLight Off“ . Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um wieder in das Hauptmenü...
  • Seite 24 Bedienung Selbsttest Drücken Sie [MENU] so oft, bis das Display „Auto Test“ anzeigt. Drücken Sie [ENTER]. Das Gerät führt jetzt einen Selbsttest aus und zeigt nacheinander die Grundfarben Rot, Grün und Blau, danach weißes Licht. Drücken Sie [ENTER], um den Selbsttest zu beenden und wieder in das Hauptmenü zu kommen.

  • Seite 25: Menüübersicht

    Bedienung 7.3 Menüübersicht xBrick Full-Colour 16×3W LED-Fluter...

  • Seite 26: Funktionen Im 5-Kanal-Dmx-Modus

    Bedienung 7.4 Funktionen im 5-Kanal-DMX-Modus Kanal Wert Funktion Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 0…255 Intensität Blau (0 % bis 100 %) 0…255 Hauptregler (master dimmer, 0 % bis 100 %) 0…255 Strobe-Effekt (Geschwindigkeit ansteigend) 7.5 Funktionen im 13-Kanal-DMX-Modus...
  • Seite 27 Bedienung Kanal Wert LEDs Funktion 0…255 Intensität Blau (0 % bis 100 %) 0…255 5 bis 8 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 9 bis 12 Intensität Rot (0 % bis 100 %)

  • Seite 28: Technische Daten

    Technische Daten Technische Daten Lichtquelle 16 × 3in1-RGB-LED, je 3 W 365 mm Optische Eigenschaften Abstrahlwinkel 30° Ansteuerung Anzahl der DMX-Kanäle 5, 13 Eingangsanschlüsse Spannungsversorgung 1 × Kaltgeräteeinbaustecker C14 DMX-Ansteuerung 1 × XLR-Einbaustecker, 3-polig Ausgangsanschlüsse Spannungsversorgung 1 × Kaltgeräteeinbaubuchse C13 weiterer Geräte Ausgangsstrom, max.: 6 A DMX-Ansteuerung...
  • Seite 29 Technische Daten Gewicht 3 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen Outdoorfähig Nein Farbmischung LED-Typ x-in-1 Lüfterlos Fernbedienung Nicht möglich Kabelloses DMX Nein Gehäusefarbe Schwarz xBrick Full-Colour 16×3W LED-Fluter...

  • Seite 30: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 31: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung HINWEIS! Störungen bei der Datenübertragung durch unsachgemäße Verkabelung! Bei unsachgemäßer Verkabelung der DMX-Anschlüsse kann es zur Störung bei der Datenübertragung kommen. Verbinden Sie den DMX-Eingang und -Ausgang nicht mit Audiogeräten, z. B. Mischpulten oder Verstärkern. Benutzen Sie für die Verkabelung spezielle DMX-Kabel und keine normalen Mikrofonkabel.
  • Seite 32 Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis verursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. xBrick Full-Colour 16×3W LED-Fluter...

  • Seite 33: Reinigung

    Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Art.-Nr.

  • Seite 34: Umweltschutz

    Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 35 Rücknahme freiwillig anbietet oder gesetzlich dazu verpflichtet ist. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltli‐ chen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktu‐ ellen Gegebenheiten unter www.thomann.de.
  • Seite 36 Notizen xBrick Full-Colour 16×3W LED-Fluter...
  • Seite 37 Notizen xBrick Full-Colour 16×3W LED-Fluter...
  • Seite 38 Notizen xBrick Full-Colour 16×3W LED-Fluter...
  • Seite 40 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
