Großflächige Referenzsolarzellen BigRef-IV-03 / BigRef-mV-03

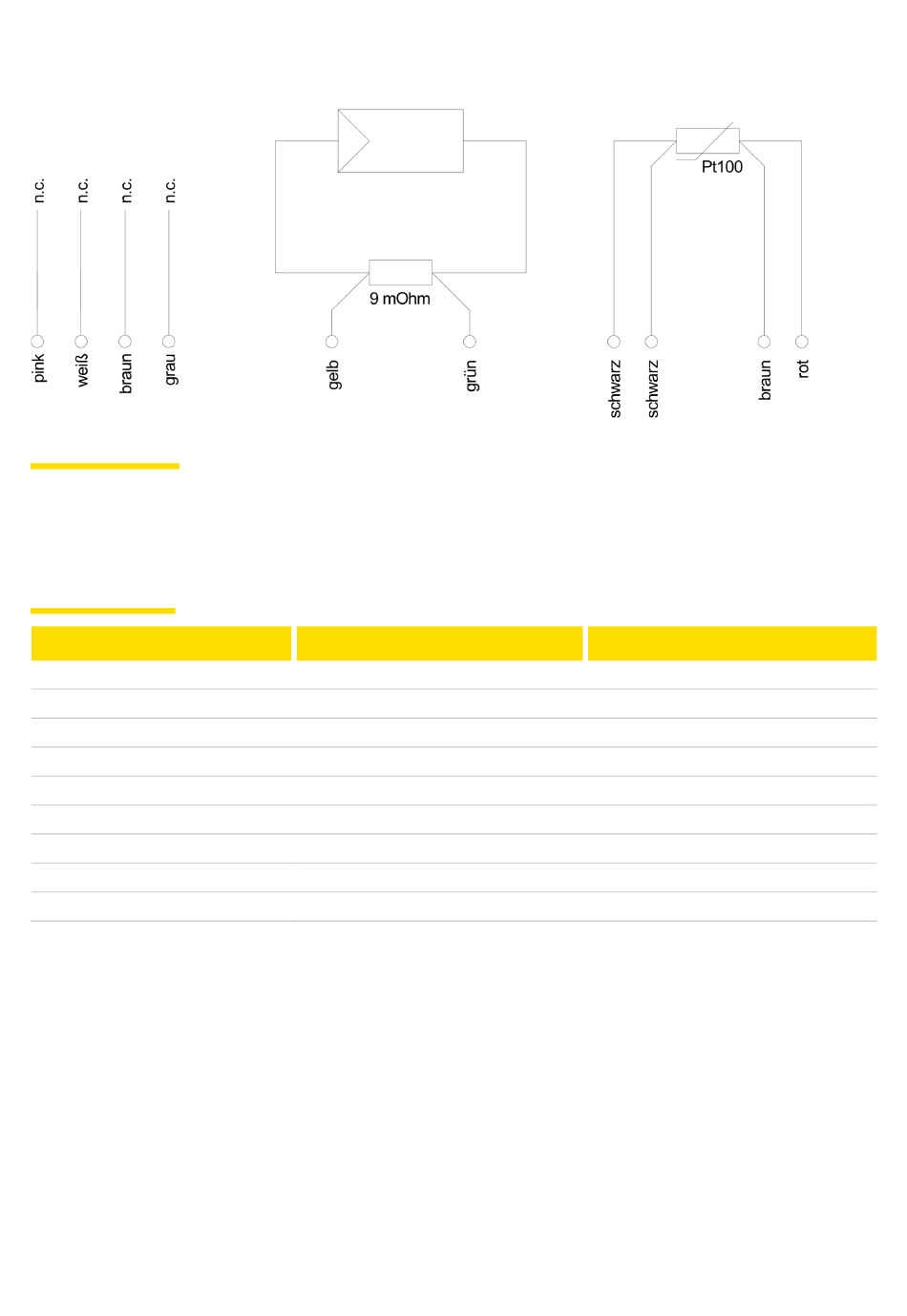

BigRef-mV-03:
Wartungshinweise
Umfang der regelmäßigen Wartung (mindestens jährlich): Säubern, Kontrolle auf äußere Schäden, Kontrolle der
mechanischen Befestigung und der Kabelverlegung inkl. Beschädigung des Kabels.
Bei Beschädigungen hinsichtlich Funktion oder Sicherheit muss der Sensor ausgetauscht werden.
Technische Daten
Typenbezeichnung
Messsignal
Shunt Nennwert / TK
Sensorelement
Temperaturmessung Solarzelle
Gehäuseabmessung / Schutzart
Gehäusematerial
Anschlussleitung Solarzelle
Anschlussleitung Pt100
Arbeitstemperatur
Seite 2/3
BigRef-IV-03
I-U-Kennlinie, 4-Leiter-Anschluss
—
Monokristalline Solarzelle 156,75 x 156,75 mm²
Pt100 Klasse A gemäß IEC 60751
210 mm x 210 mm x 12,4 mm / IP 50
Schwarz eloxiertes Aluminium
2 m Länge, ASS 3x2x0,5 mm², geschirmt, rot
2 m Länge, LiYCY 2x2x0,14 mm², geschirmt, schwarz
BigRef-mV-03
Shuntspannung ca. 80 mV @ STC
9 mOhm / 15 ppm/K
+5 bis +70 °C
K U R Z A N L E I T U N G
