IMT BigRef-IV-03 Kurzanleitung

Großflächige Referenzsolarzellen
BigRef-IV-03 / BigRef-mV-03
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen.
Der Sensor darf nicht in Verbindung mit Geräten benutzt werden, die direkt oder indirekt gesundheits- oder lebenssichernden
Zwecken dienen oder durch dessen Betrieb Gefahren für Menschen, Tiere oder Sachwerte entstehen können.
Garantie und Haftung
Die BigRef ist für die Messung von künstlichem Sonnenlicht im Innenbereich konzipiert. Die Garantie beträgt 1 Jahr ab
Rechnungsdatum für die bestimmungsgemäße Verwendung. IMT Technology übernimmt keine Haftung für mögliche
Verluste oder Beschädigungen, die durch den falschen Gebrauch des Sensors entstehen. Die Haftung für
Mangelfolgeschäden ist ausgeschlossen. Um die BigRef innerhalb der zulässigen Betriebstemperatur zu betreiben ist beim
Einsatz von Dauerlicht eine Kühlung des Sensors über die Rückseite erforderlich.
Montagehinweise
Die mechanische Montage erfolgt über die vier Befestigungsbohrungen im Gehäuse.
Um die BigRef innerhalb der zulässigen Betriebstemperatur zu betreiben, ist beim Einsatz von Dauerlicht eine Kühlung des
Sensors über die Rückseite erforderlich.

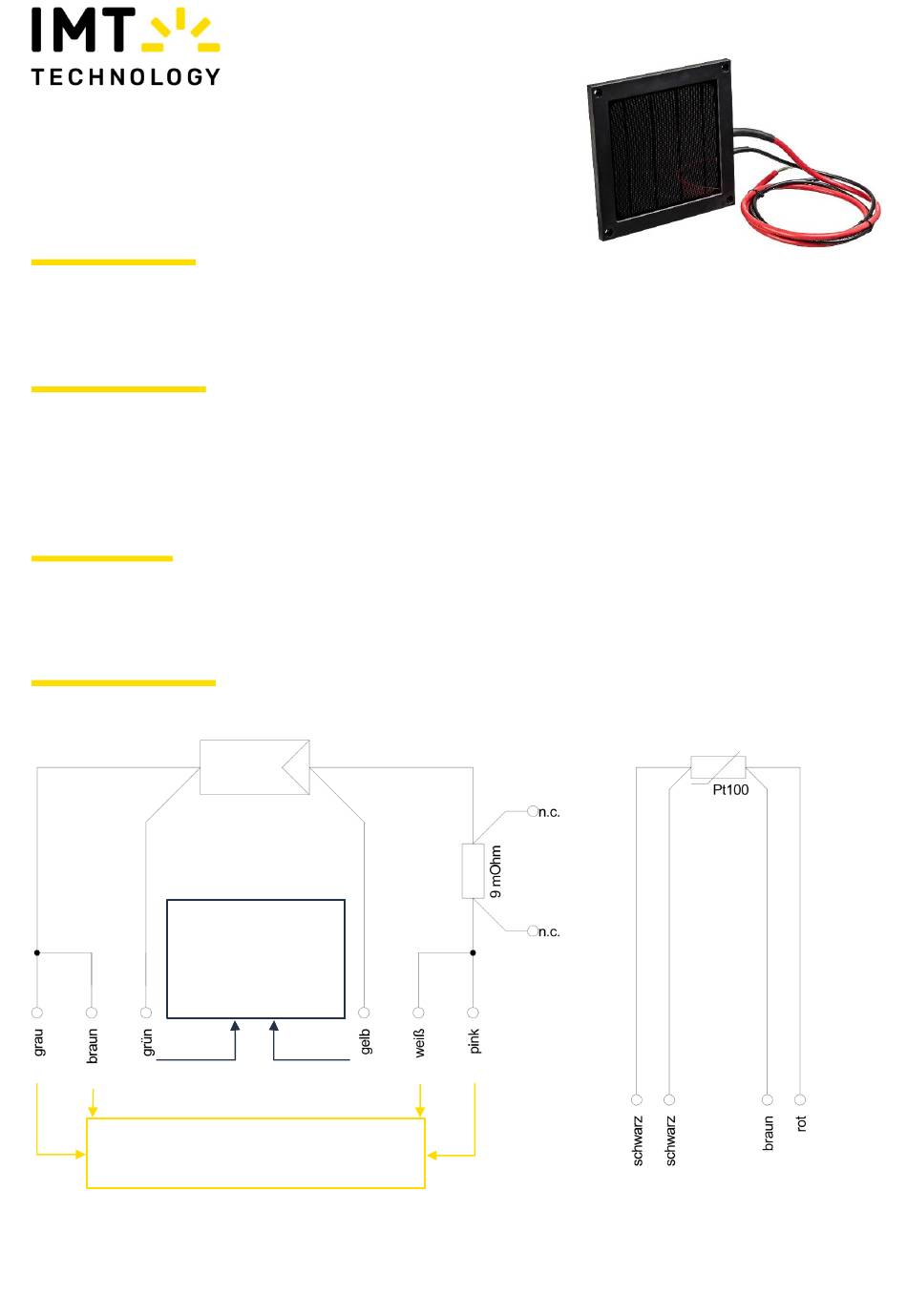

Elektrischer Anschluss
BigRef-IV-03:
Vorsicht: Die Sense-
Anschlüsse sind nicht gegen
Überstrom abgesichert. Es
muss sichergestellt werden,
dass diese Anschlüsse nur
für die Spannungsmessung
verwendet werden
Vorsicht: Die Strom-Anschlüsse sind nicht gegen
Überstrom abgesichert. Es muss sichergestellt werden,
dass die Leitungen rosa und weiß sowie braun und grau
auf der Anschlussseite jeweils miteinander verbunden sind
Seite 1/3
