Zubehör

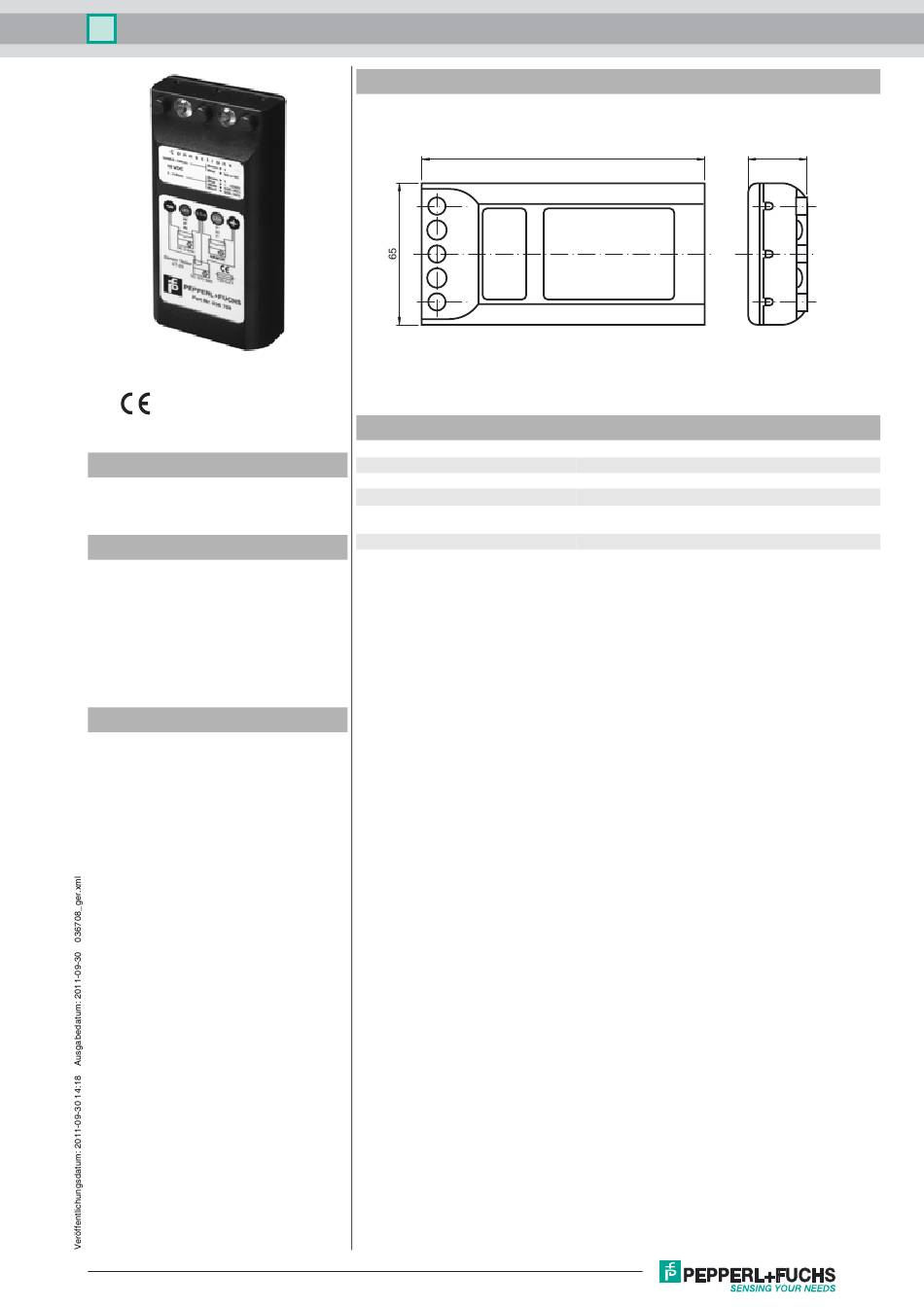

Bestellbezeichnung
ST 03
Sensor-Tester
Merkmale
• Zwei LEDs (NPN/PNP) für die Anzei-
ge des Schaltzustands
• Geeignet für Ultraschallsensoren
durch Ausgangsstrom von 100 mA
• Einsetzbar für 2-, 3- und 4-Draht-Sen-
soren in NPN- und PNP-Technik so-
wie für NAMUR-Sensoren
Funktion
Der Sensor-Tester eignet sich zur Funktions-
prüfung aller 2-, 3- und 4-Draht DC-Sensoren
in PNP- und NPN-Technik sowie zur Prüfung
von NAMUR-Sensoren.
Der Sensor wird über die 0 V- und 18 V-
Klemme versorgt. Bei 3- und 4-Draht-Senso-
ren wird zusätzlich die Signalleitung auf die
dritte Anschlussklemme gelegt.
Schaltet der Sensorausgang, wird dies
sowohl durch eine LED angezeigt als auch
über ein Summton akustisch signalisiert.
Durch die hohe Ausgangsbelastbarkeit von
max. 100 mA können z. B. auch Ultraschall-
sensoren angeschlossen werden.
Die automatische An/Aus-Funktion vermeidet
bei abgeklemmten Sensor unnötigen Ener-
gieverbrauch und macht die Bedienung ein-
fach.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten
Pepperl+Fuchs Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
Abmessungen
Technische Daten
Elektrische Daten
Betriebsspannung
Strombelastbarkeit
Mechanische Daten
Anschluss
Abmessungen
Copyright Pepperl+Fuchs
Germany: +49 621 776-1111
Singapore: +65 6779 9091
fa-info@de.pepperl-fuchs.com
fa-info@sg.pepperl-fuchs.com
130
U
18 V, zwei 9 V-Blockbatterien in Lieferumfang enthalten
B
Laststrom max. 100 mA
3 Anschlussklemmen
für 0 V, 18 V und Signaleingang
131 mm x 65 mm x 27 mm
ST 03
27
