气动图 - Sulzer Mixpac DP2X-200 Betriebsanleitung

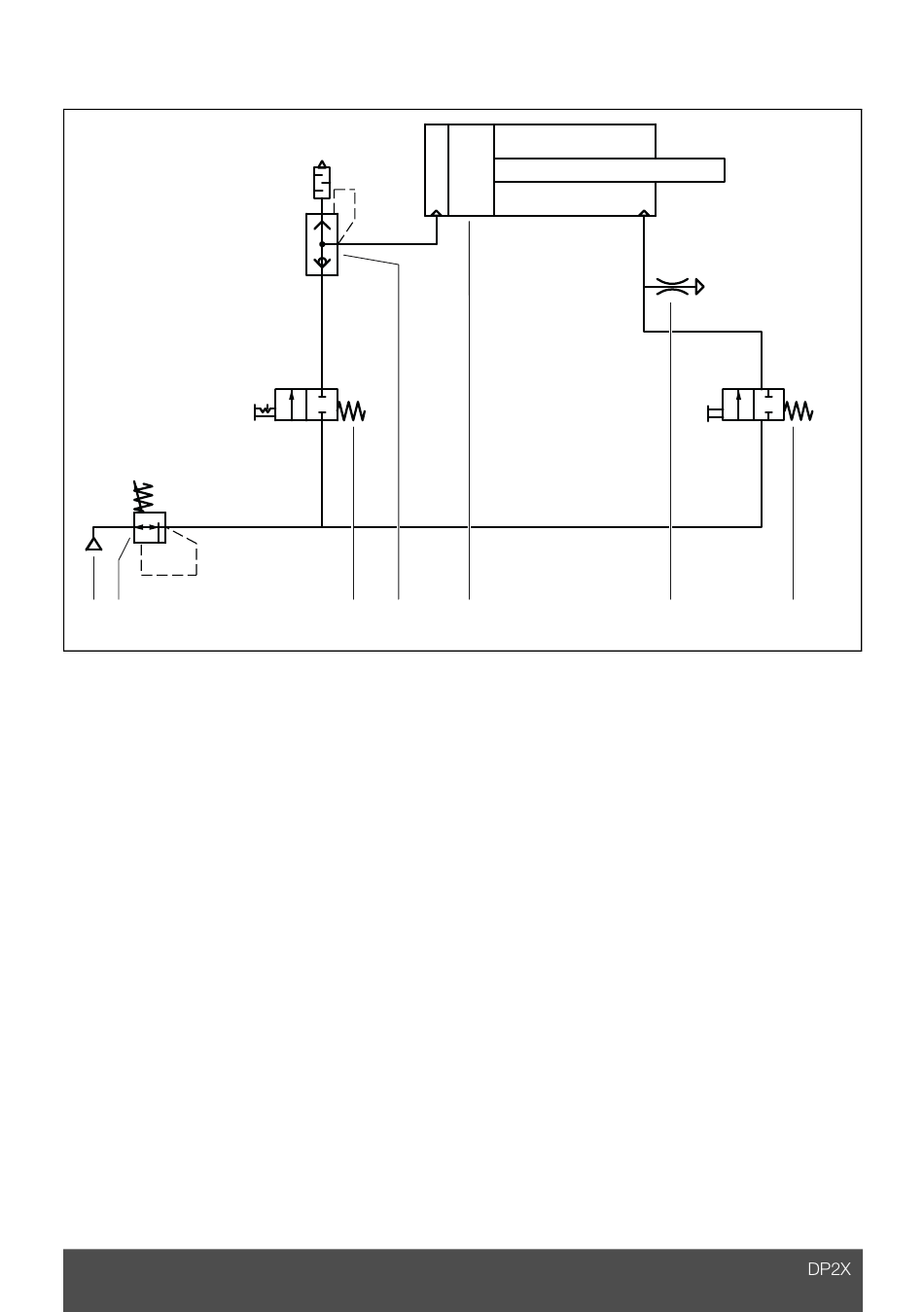

11) 气动图
1 2
1 压缩空气供给最大 1000 kPa
2 调节阀 680 kPa
3 推动开关，缸筒向前
4 推动开关，缸筒向后
5 带消音器的快排装置（整合到缸筒中）
6 气动驱动装置
7 泄漏
ZH
2
1
2
1
3 5 6
8 / 8
2
1
7 4
