Bau- und Bedienungsanleitung
Best.-Nr.: 75572
Version 2.0
Stand: März 2008

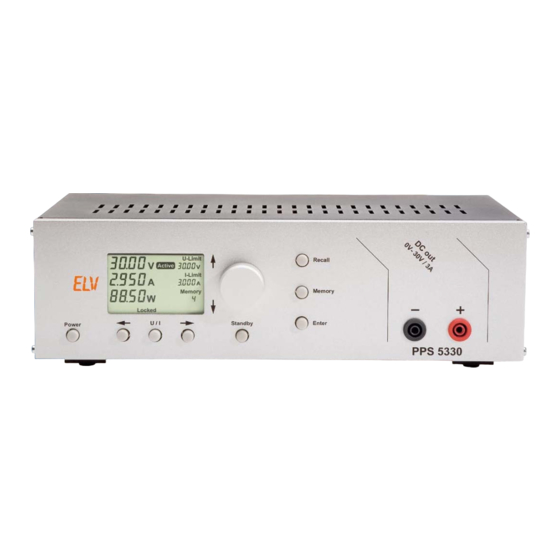

Prozessor-Power-Supply
PPS 5330
Technischer Kundendienst
Für Fragen und Auskünfte stehen Ihnen unsere qualifizierten technischen
Mitarbeiter gerne zur Verfügung.
ELV • Technischer Kundendienst • Postfach 1000 • D-26787 Leer
Reparaturservice
Für Geräte, die aus ELV-Bausätzen hergestellt wurden, bieten wir unseren
Kunden einen Reparaturservice an. Selbstverständlich wird Ihr Gerät so ko-
stengünstig wie möglich instand gesetzt. Im Sinne einer schnellen Abwick-
lung führen wir die Reparatur sofort durch, wenn die Reparaturkosten den
halben Komplettbausatzpreis nicht überschreiten. Sollte der Defekt größer
sein, erhalten Sie zunächst einen unverbindlichen Kostenvoranschlag. Bitte
senden Sie Ihr Gerät an:
ELV • Reparaturservice • Postfach 1000 • D-26787 Leer
ELV Elektronik AG • Postfach 1000 • D-26787 Leer
Telefon 0491/600888 • Telefax 0491/6008-244
1

Werbung

loading

Inhaltszusammenfassung für elv PPS 5330

  • Seite 1 Technischer Kundendienst Für Fragen und Auskünfte stehen Ihnen unsere qualifizierten technischen Mitarbeiter gerne zur Verfügung. ELV • Technischer Kundendienst • Postfach 1000 • D-26787 Leer Reparaturservice Für Geräte, die aus ELV-Bausätzen hergestellt wurden, bieten wir unseren Kunden einen Reparaturservice an. Selbstverständlich wird Ihr Gerät so ko- stengünstig wie möglich instand gesetzt.
  • Seite 2 Bau- und Bedienungsanleitung Prozessor-Power-Supply PPS5330 Das Prozessor-Netzteil PPS 5330 ist in einem hochwertigen Metallgehäuse mit Alu-Frontprofil untergebracht, bietet dank Prozessorsteuerung und der Sollwert-Vorgabe mit Inkrementalgeber eine außergewöhnlich komfortable Bedienung und hat exzellente Regeleigenschaften. Die Soll- und Ist-Werte werden auf einem großen hinterleuchteten LC-Display dargestellt.
  • Seite 3 Speicherplatzes erfolgt playseite werden dabei besonders große unten rechts im Display. Sollwert-Vorgaben abspeichern Beim PPS 5330 handelt es sich um ein Das Abspeichern der aktuell eingestellten der gewählte Speicherplatz auf der rechten linear geregeltes Netzgerät mit äußerst Displayseite kleiner dargestellt werden. Im geringem „Ausgangs-Ripple“.
  • Seite 4 Steuerin- Speicher (EEPROM) ist direkt im Mikro- controller integriert. Die Kalibrierparame- Bild 2: Das Blockschaltbild des PPS 5330 ter und die individuellen Spannungs- und Sollwert-Vorgaben erfolgt mit der Taste wird, da zum Ausschalten keine Sollwert- Stromvorgaben werden hier abgespeichert „Memory“.
  • Seite 5 Endstufe abschalten. Schaltung Um bei Ausgangsspannungen unter (Abbildung 4). Da es sich beim PPS 5330 um eine re- Der analoge Schaltungsteil, der im 15 V die Verlustleistung in der Endstufe zu verringern, arbeitet das PPS 5330 mit einer lativ umfangreiche Schaltung handelt, ist...
  • Seite 6 Bereich des Schaltbildes zur Analogteil Verfügung gestellt. A/D-Wandler Der Analogteil des PPS 5330 ist in Ab- Damit der Prozessor die analogen Mess- bildung 5 zu sehen. Über ein 14-poliges werte verarbeiten kann, ist eine Analog- nale Spannungen zur Endstufentemperatur...
  • Seite 7 des Analogteils sind die Leistungs-Endstu- den doppelten Strom liefern. IC 3 B (Pin 5) eine Steuerspannung von fe, die Regler für Strom und Spannung und Besonders gute technische Daten wer- ca. 375 mV einstellen. die Spannungsversorgung. den durch die Ausführung der Endstufe Überschreitet der Ausgangsstrom den Die wichtigsten technischen Daten eines als Linearregler erreicht.
  • Seite 8 Ansicht der fertig bestückten Basisplatine von der Oberseite mit zugehörigem Be- stückungsplan...
  • Seite 9 Ansicht der fertig bestückten Ba- sisplatine von der Unterseite (SMD- Bestückung) mit zugehörigem Bestückungsplan...
  • Seite 10 Kfz-Flachsicherung SI 3 bestehen führung, wobei es sich vorwiegend um die jeweils aus 2 Hälften. Leistungselektronik handelt. Insgesamt sind im PPS 5330 drei Lei- der Sicherungshalter unbedingt plan auf der terplatten vorhanden, wobei natürlich der wesentliche Teil der Komponenten auf dem Bestücken der Halterungen werden die...
  • Seite 11 Stückliste: PPS 5330 Basiseinheit ........C44 Stiftleiste, 2 x 7-polig, Widerstände: ......gerade, print ....... ST8 ........R10–R17 ..............R22, R23 ....gerade, print ........R28, R35, R40, 2 Glimmerscheiben, TO-220 R44, R50 Halbleiter: 7805 ..........IC1 4 Glimmerscheiben, TO-3P ......
  • Seite 12 Bau- und Bedienungsanleitung schlüsse erfolgt erst, wenn das Bauteil fest verschraubt ist. Im nächsten Arbeitsschritt werden für die beiden Temperatursensoren (Trafo und Endstufe) und die Ausgangsbuchsen Leitungsabschnitte entsprechend Ab- bildung 11 vorbereitet. Die Leitungsab- schnitte sind entsprechend der angegebenen Längen abzuisolieren, zu verdrillen und vorzuverzinnen.
  • Seite 13 Platinenbohrung von ST 7 geführt und an Bestückung der Frontplatine Nachdem die Basisplatine fertig aufge- baut ist, erfolgt die Bestückung der Front- platine. Auch hier sind nur noch wenige dieser Platine beginnen wir die Bestückung mit der Montage des großen, hinterleuch- teten Displays.
  • Seite 14 Bau- und Bedienungsanleitung Stückliste: die 230-V-Netzwechselspannung hier PPS5330 Netzteileinheit anliegen wird. Im ersten Arbeitsschritt wird die primär- Kondensatoren: seitige Netzbuchse mit zwei Schrauben .......C100 auf die Platine montiert. Danach erfolgt das Sonstiges: Kleingeräte-Netzbuchse, Der Netzschalter S 100 und der X2-Kon- 2-polig, winkelprint ....BU100 ....SI100 plan aufliegen.
  • Seite 15 tinenoberseite durch die Bohrungen von Tabelle 1: ST 100 und ST 200 zu führen und an der Verbindung der Trafoanschlüsse mit der Basisplatine tungen jeweils mit einem Kabelbinder, wie Trafoleitung Platinenanschluss Gelb ST 1 Gelb ST 3 Einbau der Komponenten in das Blau ST 2 Metallgehäuse...
  • Seite 16 Anschluss der Drehknopf aufzupressen. Der Temperatursensor zur Erfassung der Bild 21: Abmessungen der Schubstange Bild 20: Der Temperatursensor wird Bild 22: Innenansicht des fertig ge- Bild 23: Montage des Gehäusedeckels direkt an den Trafokern geklebt. stellten PPS 5330 mit Inbusschrauben...
  • Seite 17 Der Controller gibt nun 0,100 A als Ausgangswert vor. An den Ausgangsklemmen ist ein Software-Abgleich Strommessgerät (Messbereich 200 mA) Beim PPS 5330 erfolgt der Strom- und anschließen und der Ausgangsstrom ist Spannungsabgleich softwaregesteuert, zu messen. so dass hierfür im gesamten Gerät keine Mit dem Drehimpulsgeber ist der Abgleichtrimmer erforderlich sind.
  • Seite 18 Bau- und Bedienungsanleitung...
  • Seite 20 Bau- und Bedienungsanleitung Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik- Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen! ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 0491/600888 • Telefax 0491/6008-244...
