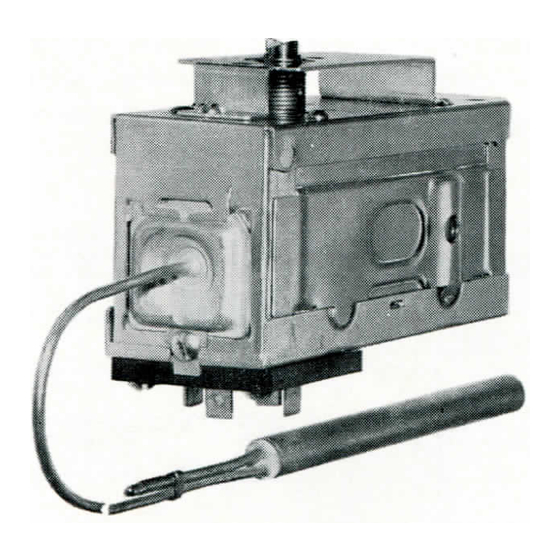

- A B T A U U H R
Zeitgesteuerter Abtaubeginn - thermische Begrenzung
[
Type E 11
Besondere Eigenschaften
Sicherheitszeit:
Falls innerhalb einer Sicherheitszeit der Abtauvorgang
nicht thermisch beendet v^ird, begrenzt die E 11-Abtauuhr
die Abtauperiode zeitlich.
Ausfallsicherung:
Die besondere Konstruktion des Fühlersystems garantiert,
daß ein eingeleiteter Abtauvorgang sofort beendet und
kein weiterer mehr begonnen wird, falls das Fühlersystem
undicht wird.
SteckanschtuO 3
2,rot
Anwendungsbereich
Die Abtauuhr der Serie E 11 wird zur Steuerung der Ab-
tauung von Verdampfern in Kühlschränke und gewerbliche
Kühlmöbel eingebaut. Sie leitet die Abtauperiode zeitlich
ein und begrenzt sie thermisch. Abtauen kann durch elek-
trische Heizung, umgekehrten Kältekreislauf, Heißgas-By-
Pass-System oder ähnliche Abtauhilfen erfolgen.
Arbeitsweise
Die Abtauuhr ist mit einem RANCO-Synchronmotor mit
Getriebe ausgerüstet, welcher die V^elle und die damit
verbundene Nockenscheibe antreibt. Pro Wellenumdrehung
wird ein Abtauvorgang ausgelöst. Wenn die vorher für
den Abtaubeginn festgelegte Zeit erreicht ist, schließt der
einpolige Umschalter den Stromkreis zur Abtauhilfe — elek-
trische Heizung oder Magnetspule eines Ventils. Bei Errei-
chen der eingestellten Abtaubegrenzungstemperatur be-
wirkt das Fühlersystem ein öffnen des Umschalters und
unterbricht den Stromkreis zur Abtauhilfe.
Konstruktion
Alle funktionswichtigen Teile sind aus nicht rostenden
Materialien hergestellt. Das Gehäuse ist aus Stahl, gal-
vanisch verzinkt und passiviert. Die Montageplatte hat
2 Montagelöcher mit amerikanischem Gewinde 6-32. Pas-
sende Schrauben werden mitgeliefert.
Abtauuhren der Serie E 11 werden mit Steckanschlußklem-
men geliefert. Passend hierzu ist der nachstehend abgebil-
dete, vergossene Stecker 58946-1 erhältlich. Er hat 150 mm
lange Anschlußkabel, überdeckt die 4 Klemmen und dient
gleichzeitig als Berührungsschutz.
Zur Umstellung auf Schraubanschlußklemmen sind vier
Stecker für Schraubanschluß unter der Nr. SK 653-4
lieferbar.
SteCkanSChluß 2 geW-grün
Abb. 2: Stecicer 58946-1
Die Welle der Abtauuhr ist mittels Schraubenzieher nui
im Uhrzeigersinn zu verstellen. Die besondere Konstruktion
des Schraubenzieherschlitzes läßt die Klinge bei Drehen
entgegen dem Uhrzeigersinn abgleiten. Beim Betätigen der
Welle entgegen dem Uhrzeigersinn mit anderen Werk-
zeugen wird das Getriebe beschädigt.
Normalerweise erfolgt eine Wellenumdrehung mit einer
Abtauperiode in 24 Stunden, jedoch können auch Uhren
mit anderen Wellengeschwindigkeiten (eine Wellenum-
drehung alle 4, 6 oder 12 Stunden) für mehrere Abtau-
perioden in 24 Stunden geliefert werden.
Die Standardsicherheitszeit beträgt 45 Minuten für Uhren
für 1 oder 2 Abtauungen in 24 Stunden. Es ist möglich,
Nockenscheiben zu konstruieren, die eine Sicherheitszeil
von 35 Minuten bis maximal 13 Stunden bei 1 Abtauung
in 24 Stunden vorsehen. Bei anderen Wellengeschwindig-
keiten stehen die Sicherheitszeiten in entsprechendem Ver-
hältnis.
Motor und Getriebe sind für die Dauer von 10 Jahren ge-
schmiert. Das verwendete Schmiermittel ist für Umgebungs-
temperaturen von - 3 0 bis + 6 5 " C geeignet. Das ganz
gekapselte Getriebe und der 12-polige Motor garantieren
geräuscharmen und wartungsfreien Lauf. Motor und Ge-
triebe können nur werksseitig durch RANCO-Personal er-
setzt werden.
