EINBAU DES GITTERS

ACHTUNG: Bei der Montage am oberen Ende von Treppen sollte sich das Sicherheitsgitter
niemals zur Treppe hin öffnen, da dies zu gefährlichen Situationen führen kann. Öffnen Sie
das Gitter immer weg von der Treppe (siehe Schritt 5).
Schritt 1

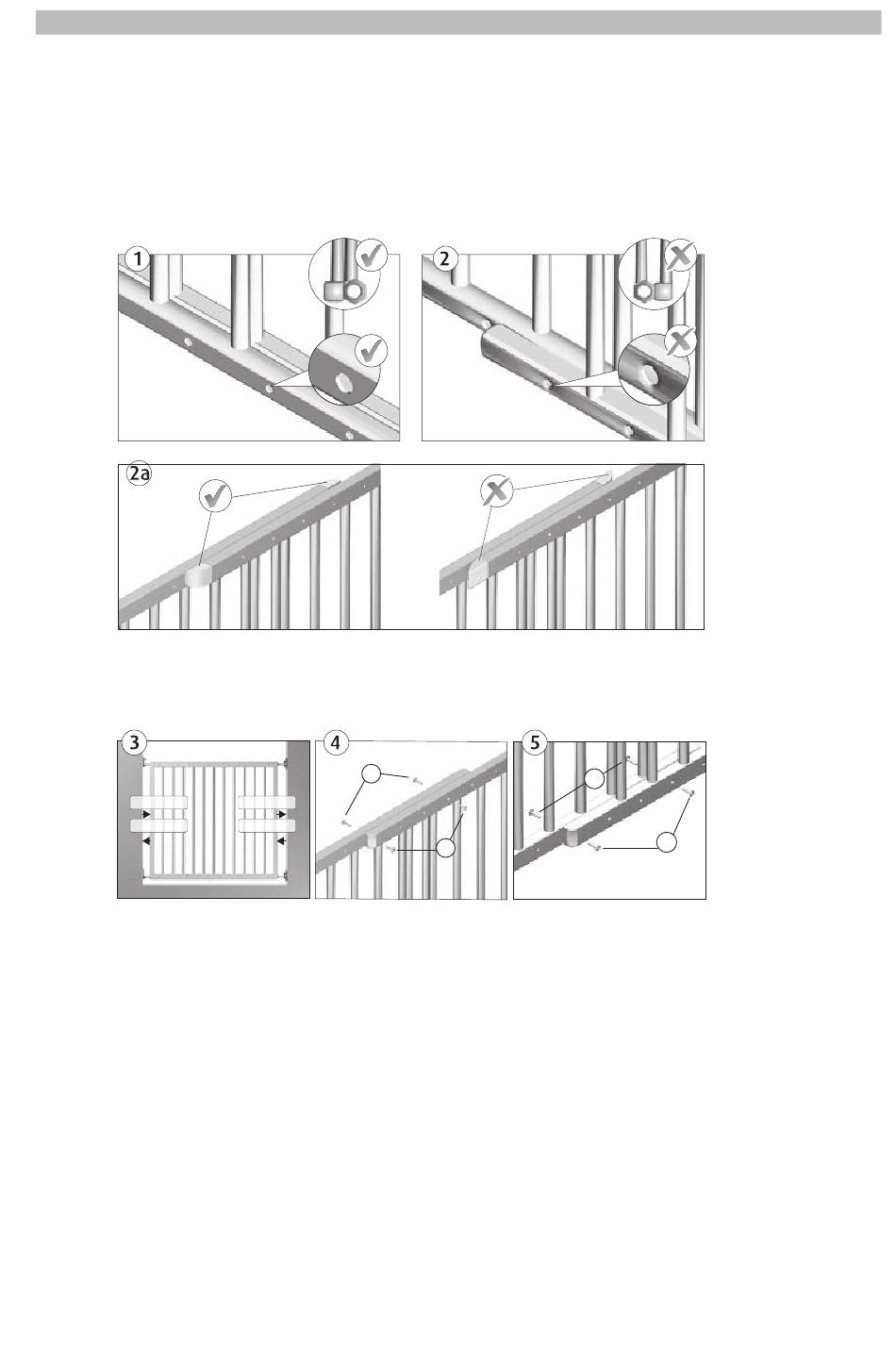

Platzieren Sie die Gitterabschnitte (a) und (b) nebeneinander, ohne Lücke zwischen den Gitterstan-
gen. Siehe Abb. 1 und 2.
Schieben Sie die Abschnitte auseinander, bis der Abstand zwischen der äußersten senkrechten
Stange des Gitters und der Wand- bzw. Türoberfläche mindestens 30 mm und maximal 62 mm
beträgt. Siehe Abb. 3.
min. 30mm
max. 62mm
Schritt 2
Verbinden Sie die beiden Gitterabschnitte (a) und (b) unten und oben mit den Verbindungs-
l
schrauben (g) und den Passbolzen (h). Siehe Abb. 4 und 5. Stellen Sie sicher, dass die Gitterabsch-
nitte fest miteinander verbunden sind. Ziehen Sie die Schrauben mit einem Kreuzschlitzschrauben-
dreher fest.
l
Schritt 3 - Installation der Scharnierseite
Markieren Sie die Lochpositionen auf der Scharnierseite mithilfe der Montageschablone (n). Diese
sind mit einem „B" gekennzeichnet. Siehe Abb. 13, 14 und 15. Zunächst werden nur die unteren
Scharnierteile (e) mit den Holzschrauben (i) befestigt. Siehe Abb. 13, 16 und 17.
(bei einer anderen Montageoberfläche die jeweils geeigneten Schrauben und Dübel verwenden)
Schritt 4 - Installation der Verriegelungsseite
Die Schraubenlöcher für die Verriegelungsseite müssen mit der Montageschablone (n) markiert
werden. Diese sind mit einem „A" gekennzeichnet. Siehe Abb. 8, 9 und 10.
