DITTING KFA 90 Betriebsanleitung
Verwandte Anleitungen für DITTING KFA 90
Inhaltszusammenfassung für DITTING KFA 90

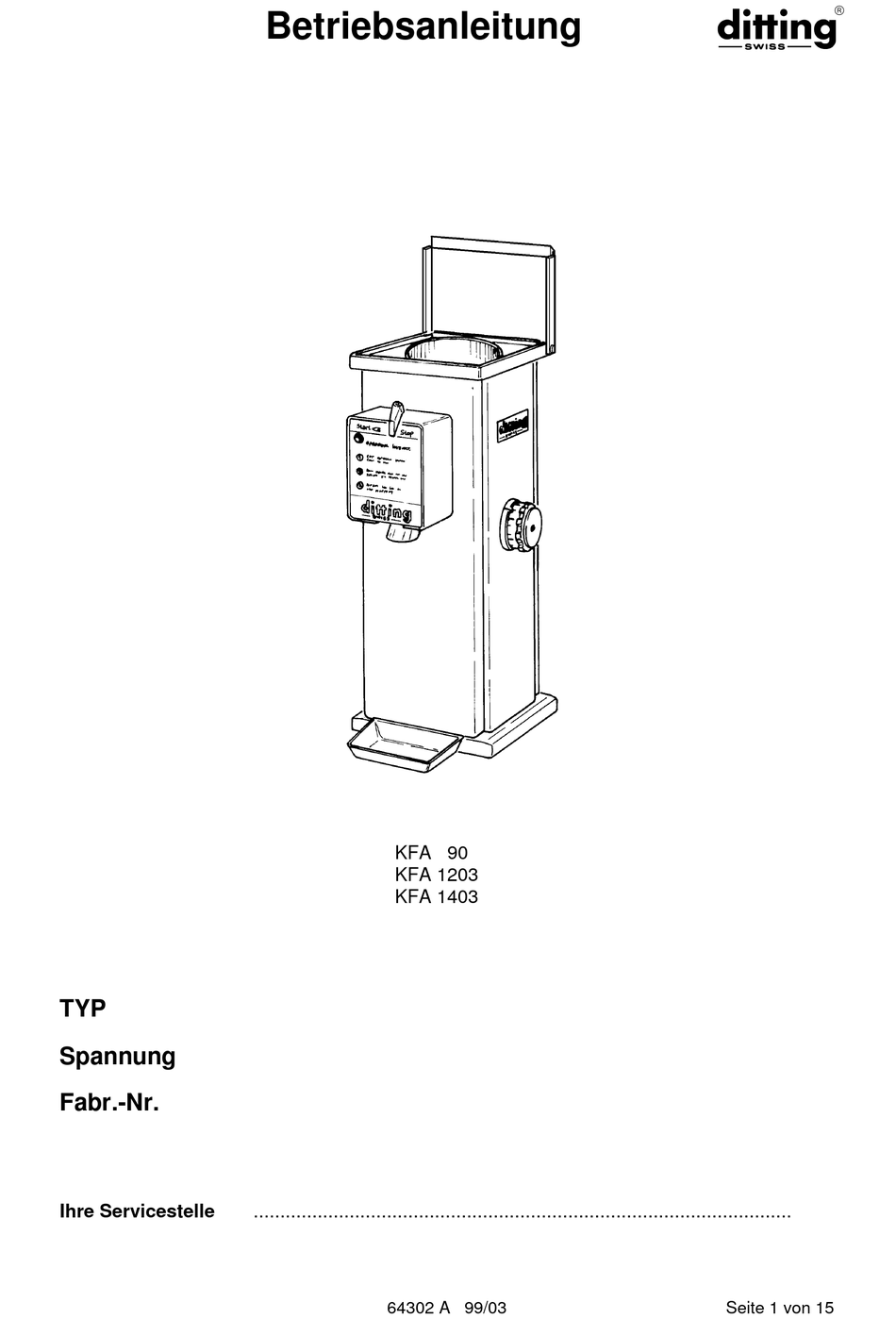

- Seite 1 Betriebsanleitung KFA 90 KFA 1203 KFA 1403 Spannung Fabr.-Nr. Ihre Servicestelle ..................... 64302 A 99/03 Seite 1 von 15...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Inhaltsverzeichnis Seite Allgemeines Hinweise zur Gewährleistung Übergabeerklärung Allgemeine Sicherheitshinweise 1.3.1 Informations- und Sicherheitssymbole Geräte-Installation Beschreibung und Installation des Gerätes So bedienen Sie die Kaffeemühle Pflege / Wartung / Einstellung Pflege und Reinigung der Kaffeemühle Wartung Skalaeinstellung 3.3.1 Grundeinstellung 3.3.2 Ändern der Skalaeinstellung Mahlscheiben austauschen... -
Seite 3: Allgemeines
Allgemeines Sehr geehrter Kunde Wir gratulieren und danken Ihnen für den Erwerb eines DITTING - Qualitätsproduktes. Um Ihnen die Arbeit mit Ihrer Kaffeemühle zu erleichtern, haben wir diese Betriebsanleitung ausgearbeitet. In ihr sind Informationen, Ratschläge und Hinweise für den vorteilhaften Einsatz Ihres Gerätes enthalten. -
Seite 4: Übergabeerklärung
Betriebsanleitung Übergabeerklärung zur Sicherheit der Übergabe der Betriebsanleitung an den Endkunden Hinweis: Die nachfolgende Erklärung ist vom Händler und vom Käufer auszufüllen. Der Käufer ist verpflichtet, diese Erklärung an den Händler zu retournieren. Der Käufer bescheinigt damit, vom Inhalt der Betriebsanleitung-Nr. -
Seite 5: Allgemeine Sicherheitshinweise
• Die Mühle ist kindersicher aufzustellen. Kinder und Benützer dürfen keinesfalls in die Öffnungen hineingreifen oder mit den elektrischen Bauteilen in Berührung kommen. • Es dürfen nur, von DITTING geschliffene, Original-Mahlscheiben verwendet wer- den. • Niemals bei laufender Maschine in die Trichteröffnung hineingreifen. -
Seite 6: Informations- Und Sicherheitssymbole
Betriebsanleitung 1.3.1 Informations- und Sicherheitssymbole In dieser Betriebsanleitung werden zwei Hinweissymbole verwendet, um wichtige Bemer- kungen im Text hervorzuheben: Informationshinweise Dieses Symbol weist auf eine Information hin, die wichtige Angaben hinsicht- lich der wirtschaftlichen Verwendung enthält. Das Nichtbefolgen kann zu Störungen führen. -
Seite 7: So Bedienen Sie Die Kaffeemühle
Betriebsanleitung 2.1.1 Falls notwendig, Überstromschutzschalter einschalten. So bedienen Sie die Kaffeemühle Mit dem Einstellknopf (1) gemäss Skala die gewünschte Mahlfeinheit einstellen. Einfülldeckel (2) öffnen und Kaffeebohnen in den Trichter (3) leeren. Leere Tüte über das Ausgussrohr (5) schieben. Diese wird beim Einschalten der Kaffeemühle automatisch festgeklemmt. -
Seite 8: Pflege / Wartung / Einstellung
Betriebsanleitung Pflege / Wartung / Einstellung Pflege und Reinigung der Kaffeemühle Die Kaffeemühle darf nur mit einem trockenen Lappen gereinigt werden. Keine laugenhaltigen Reinigungsmittel verwenden. Die Kaffeemühle nicht mit Wasser und/oder Dampf abspritzen. Grund: Es kann zu einem Kurzschluss und damit Beschädigung des Gerätes kommen. -
Seite 9: Grundeinstellung
Betriebsanleitung 3.3.1 Grundeinstellung Bei einer fehlerhaften Grundeinstellung können die Mahlscheiben aufeinander reiben, was zu einer übermässigen Abnutzung derselben führt. Motor einschalten. Schraube (1) im Zentrum des Einstellknop- fes (2) ca. 3-5 mm herausdrehen, nicht ab- nehmen. Einstellknopf (2) herausziehen (3), und ¼ Umdrehung im Gegenuhrzeigersinn drehen (4). -
Seite 10: Ändern Der Skalaeinstellung
Betriebsanleitung 3.3.2 Ändern der Skalaeinstellung Motor ausschalten. Schraube (1) im Zentrum des Einstellknop- fes (2) ca. 3-5 mm herausdrehen, nicht ab- nehmen. Gewünschte Anzahl Raster verstellen durch herausziehen-, in entsprechende Richtung drehen- und wieder einrasten des Einstellknopfes (2). (1 Raster entspricht ca. 3-4 mm der Skala) •... -
Seite 11: Mahlscheiben Austauschen
Betriebsanleitung Mahlscheiben austauschen Vor dem Auswechseln der Mahlscheiben unbedingt Motor ausschalten und Netzkabel herausziehen ! Die Mahlscheiben dürfen nur von mit der Funktionsweise der Maschine ver- trauten Personen gemäss folgender Anweisungen ausgewechselt werden. Motor ausschalten und Netzkabel heraus- ziehen. Einstellknopf (2) auf grobe Mah- lung Skala-Stellung 9 stellen. -
Seite 12: Störungen / Massnahmen
Betriebsanleitung Netzkabel einstecken, die Kaffeemühle kurz einschalten. Sollte die Kaffeemühle blockieren oder ein Geräusch von aufei- nander reibenden Metall teilen hörbar sein, dann muss die Skalaeinstellung ge- mäss Punkt 3.3.2 verstellt werden. Die Schrauben (6) des Festscheibenflan- sches nachziehen. Dazu muss der Deckel inkl. -
Seite 13: Reparaturmassnahmen
Betriebsanleitung Reparaturmassnahmen Vor allen grösseren Reparaturmassnahmen, die einen Eingriff in die Maschine erfordern, Motor ausschalten und Netzkabel herausziehen, um Verlet- zungsgefahren beim Hineingreifen in den laufenden Motor und Stromschläge zu vermeiden! Das elektrische Schema zu Ihrem Gerät befindet sich entweder - auf der Innenseite unten am Mantelblech oder - auf der Innenseite der Fussplatte 4.2.1... -
Seite 14: Überstromauslöser (Nur Bei Ausführung 1203/1403)
Betriebsanleitung Fremdkörper entfernen. Mahlscheiben, Lauf- und Festscheibenflansch etc. auf eventuelle Schäden kontrollieren. Sämtliche Auflageflächen von Festscheibenflansch, Laufscheibenflansch, Mahlscheiben und Mahlgehäuse müssen vor dem Zusammenbau absolut sauber sein. Nur so kann eine einwandfreie Mahlung gewährleistet werden. Teile nun in umgekehrter Reihenfolge wie- der zusammenbauen. -
Seite 15: Kundendienst
Damit Sie schnell und ordnungsgemäss beraten und beliefert werden können, sind bei Nachbestellungen von Mahlscheiben, Ersatz- und Zubehörteilen, die auf dem Typenschild der Kaffeemühle aufgeführten Daten, wie Fabrikationsnummer und Stromart zu erwäh- nen. Ditting Maschinen AG Länggenstrasse 34 Postfach 241 CH-8184 Bachenbülach...
