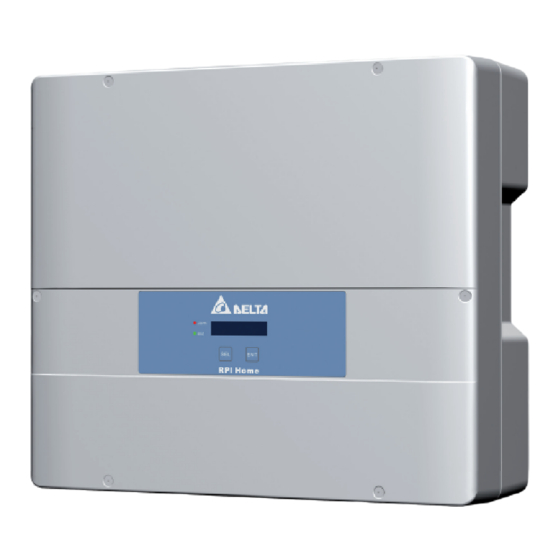

Inhaltszusammenfassung für Delta Energy Systems RPI H3A_120

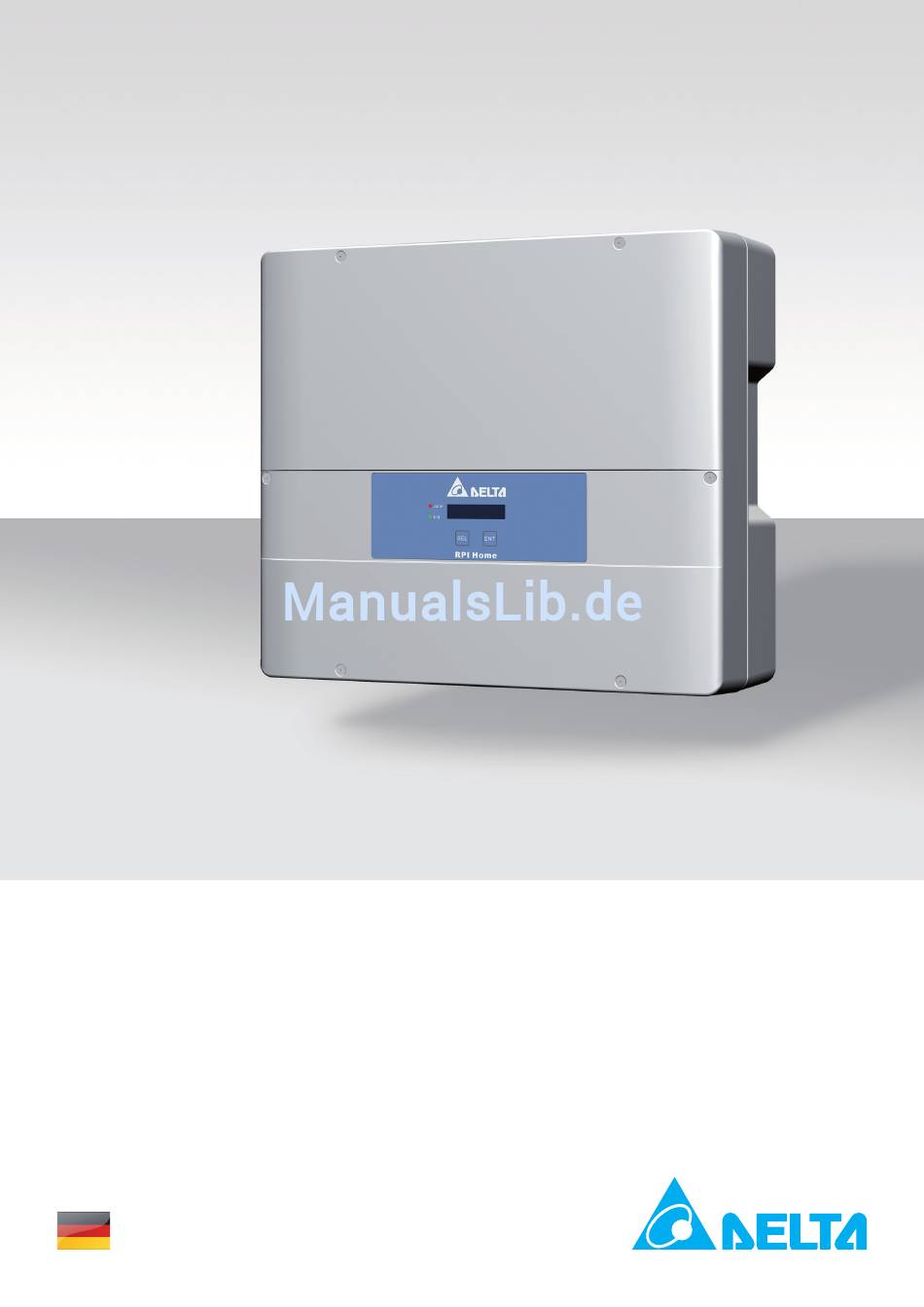

- Seite 1 Installationskurzanleitung RPI H3A_120 RPI H4A_120 RPI H5A_120 Deutschland...
-
Seite 2: Generelle Sicherheitsanweisungen
Dieses Handbuch gilt für folgende Wechselrichtermodelle: © Copyright – Delta Energy Systems (Germany) GmbH – Alle ● RPI H3A_120 Rechte vorbehalten. ● RPI H4A_120 Dieses Handbuch wird zusammen mit unserem Wechselrichter ausgeliefert und ist zur Verwendung durch Installateure und End- ●... -
Seite 3: Komponenten Des Wechselrichters
Komponenten des Wechselrichters Display, Tasten, LEDs Elektroanschlüsse Typenschild Montageöffnungen zum Anschrau- ben des Wechselrichters an die Montageplatte und zum Erden des Wechselrichtergehäuses DC-Trennschalter DC-Eingänge AC-Anschluss RS 485 Kommunikationsanschluss Beschriftung Bezeichnung Verwendung Alarm Grid Grün; leuchtet, wenn der Wechselrichter Strom in das Netz Netz einspeist Rot;... -
Seite 4: Informationen Auf Dem Typenschild
Informationen auf dem Typenschild Lebensgefahr durch Stromschlag Wenn der Wechselrichter in Betrieb ist, besteht darin eine potenziell lebensgefährliche Spannung, die noch 5 Minuten nach Trennung von der Stromversorgung erhalten bleibt. Den Wechselrichter niemals öffnen. Der Wechselrichter enthält keine Teile, die vom Bediener oder Installateur zu warten oder zu reparieren sind. Durch 5 minutes Öffnen der Abdeckung erlischt die Garantie. -
Seite 5: Installation Planen
Installation planen Montageort für den Wechselrichter ► Stets die mit dem Wechselrichter gelieferte Montageplatte verwen- den. ► Die Wand daraufhin überprüfen, ob sie das schwere Gewicht des Wechselrichters tragen kann. ► Dübel und Schrauben verwen- den, die sich für das Wandmateri- al und das hohe Gewicht eignen. -
Seite 6: Wechselrichter Montieren
Wechselrichter montieren ► Die Montageplatte mit 8 Schrauben an der Wand befestigen. ► Den Wechselrichter in die Montageplatte einhängen. ► Prüfen, dass die Schiene des Wechselrichters richtig in die Montageplatte eingehängt ist. ► An der anderen Seite den Wech- selrichter mit einer Montageschrau- ►... -
Seite 7: Mit Dem Netz (Ac) Verbinden
Mit dem Netz (AC) verbinden GEFAHR Lebensgefahr oder Gefahr schwerer Verletzun- gen durch Stromschlag ► Vor dem Anschließen oder Trennen des AC-Steckers den DC-Trennschalter in die Position OFF (AUS) DC SWITCH stellen. AC OUTPUT Der AC-Stecker Amphenol C16-3 ist Teil des Lieferumfangs. - Seite 8 Wichtige Sicherheitsinformationen Anforderungen an das AC-Kabel Benutzen Sie korrekt bemessene Kabel (siehe Tabelle). Befolgen Sie stets die in Ihrem Land oder Ihrer Region geltenden spezifischen Vorschriften. Amphenol C16-3 2 + PE AC-Anschluss Befolgen Sie stets die von Ihrem Netzbetreiber festgelegten spe- (C016 20E002 800 1) zifischen Vorschriften.
-
Seite 9: Solarmodule (Dc) Anschließen
Solarmodule (DC) anschließen GEFAHR Lebensgefahr oder Gefahr schwerer Verletzungen durch Stromschlag An den DC-Anschlüssen des Wechselrichters liegt potenziell lebensgefährliche Spannung an. Wenn auf die Solarmodule Licht fällt, beginnen sie sofort, Strom zu erzeugen. Dies tun sie auch, wenn die Sonne nicht scheint. ►... -
Seite 10: Mit Einem Datenlogger Über Rs485 Verbinden (Optional)
Mit einem Datenlogger über RS485 verbinden (optional) RS485-Anschluss Abschlusswiderstand RS485 RS485-Anschluss Der RS485-Anschluss dient zum Verbinden der Wechselrichter der Bezeichnung PV-Anlage mit einem Überwachungssystem. Wenn Sie SOLIVIA Monitor, das internetbasierte Überwachungssys- tem von Delta, verwenden wollen, benötigen Sie zusätzlich ein SOLI- DATA+ VIA M1 G2-Gateway. - Seite 11 Inbetriebnahme - Grundeinstellungen Um die Inbetriebnahme durchführen zu können, muss der Wechselrichter mit Wechselstrom (Netz) oder Gleichstrom (Solarmodule) versorgt werden. DC SWITCH C o u n t r y Mit der Taste Ihr Land oder Ihren Netztyp auswählen. G E R M A N Y Land Verfügbare Netze Beschreibung...
- Seite 12 Inbetriebnahme – Weitere Einstellungen Sprache einstellen C o u n t r y die Option Country auswählen. Im Hauptmenü mit der Taste D e u t s c h l a n d Die Tasten gleichzeitig drücken und für mindestens 10 Sekunden ge- drückt halten.
- Seite 13 Datum und Uhrzeit einstellen L a n d Im Hauptmenü mit der Taste die Option Land auswählen. D e u t s c h l a n d Die Tasten gleichzeitig drücken und für mindestens 10 Sekunden ge- drückt halten. →...
-
Seite 14: Technische Daten
Technische Daten Eingang (DC) RPI H3A RPI H4A RPI H5A Maximal empfohlene PV-Leistung 3780 W 5000 W 6300 W Maximale Leistung 3200 W 4320 W 5280 W Nennleistung 3150 W 4200 W 5250 W Maximale Leistung pro MPP-Tracker 3200 W 3200 W 3500 W Eingangsspannungsbereich... - Seite 15 DC-Anschlusstyp Multi-Contact MC4 Kommunikationsschnittstellen 2 x RS485, 1 x Potenzialfreie Kontakte, 4 x Digitale Eingänge Allgemeine Spezifikationen RPI H3A RPI H4A RPI H5A Delta Modellnummer RPI H3A_120 RPI H4A_120 RPI H5A_120 Delta Teilenummer RPI302N55E0000 RPI402N55E0000 RPI502N55E0000 Maximaler Wirkungsgrad 97,5% 97,5%...
-
Seite 16: Service Europa
Tschechische Republik podpora.czechia@solar-inverter.com 800 143 047 (gebührenfrei) Andere europäische Länder support.europe@solar-inverter.com +49 7641 455 549 5013224300 00 © Copyright – Delta Energy Systems (Germany) GmbH – Alle Rechte vorbehalten. 17.12.2014 – Alle Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
