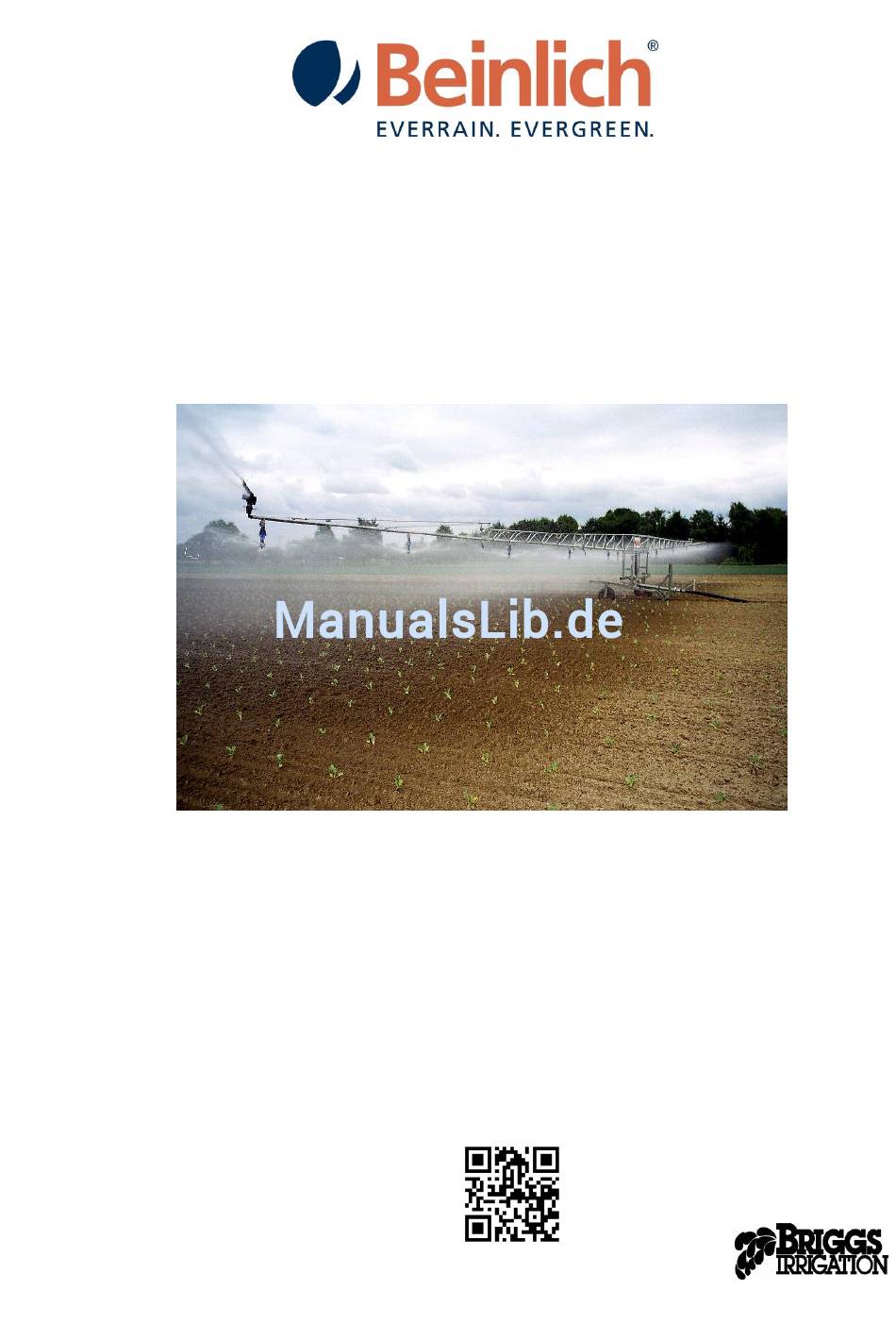

Düsenwagen R18, R24, R30
,
Lesen Sie die sicherheitstechnischen Hinweise sorgfältig durch und
beachten Sie diese später durch vorsichtiges Verhalten. Geben Sie die
Sicherheitsanweisungen auch an Ihr Bedienungspersonal weiter.
Beinlich Agrarpumpen und –maschinen GmbH
Eifel-Maar-Park 16
56766 Ulmen
Tel.: 02676 9516-0
Fax: 02676 951615
www.beinlich-beregnung.de
info@beinlich-beregnung.de
Bedienungsanleitung
für
Werbung
Inhaltszusammenfassung für Beinlich R18
- Seite 1 Bedienungsanleitung für Düsenwagen R18, R24, R30 Lesen Sie die sicherheitstechnischen Hinweise sorgfältig durch und beachten Sie diese später durch vorsichtiges Verhalten. Geben Sie die Sicherheitsanweisungen auch an Ihr Bedienungspersonal weiter. Beinlich Agrarpumpen und –maschinen GmbH Eifel-Maar-Park 16 56766 Ulmen Tel.: 02676 9516-0 Fax: 02676 951615 www.beinlich-beregnung.de...
- Seite 2 1.50 – 2,25 m 1.50 – 2,25 m MONTAGE & INBETRIEBNAHME Der (R18, R24) R30 wurde komplett montiert, gespült und abgedrückt. Für die Inbetriebnahme befolgen Sie bitte folgende Punkte: Anhängen an die Beregnungsmaschine Stellen Sie die Beregnungsmaschine auf einen ebenen Grund.
- Seite 3 Inbetriebnahme des R30 Fahren Sie die Beregnungsmaschine in die Fahrspur. Drehen Sie die Maschine so dass die Trommel in Richtung Fahrspur steht. Senken Sie die Hebevorrichtung mit dem Düsenwagen ab. Bereiten Sie die Beregnungsmaschine für das Ausziehen vor (gemäß der Anleitung für die Beregnungsmaschine).
-
Seite 4: Risiken Und Vorsichtsmaßnahmen
Mindestdruckbedarf - Druckeinstellungen 1,0 bar für 0,7 bar Druckregler 1,4 bar für 1,0 bar Druckregler 1,7 bar für 1,4 bar Druckregler 2,4 bar für 2,0 bar Druckregler Risiken und Vorsichtsmaßnahmen Versichern Sie sich, dass alle Klemmhebel und Bolzen richtig sitzen bevor Sie fahren oder Ausziehen. - Seite 5 0,7 bar Düsensatz Leistungstabelle m 3TN Düsengröße (geprüft 29/04/99) Düse Farbe weiß weiß blau blau dunkel dunkel orange orange dunkel braun braun grün 0,66 bar 0.72 0.78 0.85 0.91 0.98 1.05 1.12 1.27 1.35 1.43 Düse Farbe dunkel lila lila schwarz dunkel senffarben...
- Seite 6 1,4 bar Düsensatz Leistungstabelle m 3TN Düsengröße (geprüft 29/04/99) Düse Farbe weiß weiß blau blau dunkel dunkel orange orange dunkel braun braun grün 1,4 bar 1.01 1.19 1.28 1.39 1.48 1.59 1.83 1.81 1.93 2.05 Düse Farbe dunkel lila lila schwarz dunkel senffarben...
- Seite 7 2 bar Düsensatz Leistungstabelle m 3TN Düsengröße (geprüft 29/04/99) Düse Farbe weiß weiß blau blau dunkel dunkel orange orange dunkel braun braun grün 2 bar 1.24 1.34 1.46 1.56 1.82 1.94 2.06 2.22 2.36 2.51 Düse Farbe dunkel lila lila schwarz dunkel senffarben...
- Seite 8 S3000 Spinner Sanfte, regenähnliche Tropfen - ideal für empfindliche Böden und Pflanzen. Sehr geringer Betriebsdruck Schnelle, einfache Reinigung und Exzellente Gleichförmigkeit Wechsel der Düse: Nicht Wind anfällig Ein Schnellwechseladapter ermöglicht die Entfernung des Düsensatzes für einfache Reinigung einer verstopften Düse ohne Werkzeug und ohne Herunterfahren des Systems.
- Seite 9 Nelson Endnozzle R55A...
- Seite 10 NELSON BLUE TOP Druckregler 7. 8. Präzise Genauigkeit in rauen Umgebungen Merkmale: PATENTIERTES DÄMPFUNGSSYSTEM BLUE TOP Das patentierte O-Ring Dämpfungssystem aller Erkennung durch Farbcodierung Nelson Druckregler fängt schwere Druckstösse ab, ohne Durchflusseinbußen im Arbeitsdruck. Patentierte Innenleben EXTENDED FLOW RANGE Dämpfungssystem Der Nelson Lo-Flo Druckregler erstreckt sich auf - Vibrationsverzögerung 10 Gallon/min.
- Seite 11 Einzugsgeschwindigkeit der Beregnungsmaschine für Regengabe Einzugsgeschwindigkeit in m/h R18 Durchflussmenge - imperial gpm + m /h Spurbreite - 24m imperial gpm m /h 5 mm 7.5 mm 10 mm 12.5 mm 15 mm 17.5 mm 20 mm 22.5 mm 25 mm 27.5 mm...
- Seite 12 Einzugsgeschwindigkeit der Beregnungsmaschine für Regengabe Einzugsgeschwindigkeit in m/h R30 Durchflussmenge - imperial gpm + m /h Spurbreite - 36m imperial gpm m /hr 12.5 17.5 22.5 27.5 32.5 37.5 Einzugsgeschwindigkeit in m/h R30 Durchflussmenge - imperial gpm + m /h Spurbreite - 48m imperial gpm m /hr...
- Seite 13 Ersatzteilliste für R18, R24, R30...
- Seite 14 Tafel 2 Mittelteil (R18, R24, R30)
- Seite 15 Mittelteil (R18, R24, R30) Pos. Beschreibung Art. Nr. Menge Centre section (Wide 1.9m) 30/1660/2 Centre section (Narrow 1.5m) 30/1667/2 M10 x 30 bolt 30/132/2 Locking catch bottom (L/H) – see note 1 30/1663/2 Locking catch bottom (R/H) – see note 1 30/1664/2 ¾”...
- Seite 16 Tafel 3 Erstes Element...
- Seite 17 Erstes Element (R18, R24, R30) Pos. Beschreibung Art. Nr. Menge Boom first section (R/H) – see note 1 30/1507/3 Boom first section (L/H) – see note 1 30/1500/3 M12 x 70 bolt 30/147/3 M10 x 35 10.9 bolt 30/267/3 M10 x 40 bolt, flat/spring & nut...
- Seite 18 Tafel 4 Zweites Element (nur R24 & R30)
- Seite 19 Zweites Element (R24, R30) Pos. Beschreibung Art. Nr. Menge Boom second section (R/H) - see note 1 30/1756/4 Boom second section (L/H) - see note 1 30/1750/4 M10 Catch cam 30/1753/4 M10 x 35 bolt 10.9 30/267/4 M10 x 40 bolt flat/spring & nut 30/134/4 M10 x 50 bolt 30/139/4...
- Seite 20 Tafel 5 R30 End Element...
- Seite 21 R30 End Element Pos. Beschreibung Art. Nr. Menge R30 End section (R/H) – see note 1 30/1555/5 R30 End section (L/H) - see note 1 30/1556/5 ‘J’ bolt 30/242/5 Wire rope (long) 30/1552/5 4mm ‘R’ clip 30/013/5 M10 x 50 bolt 30/139/5 M10 x 35 bolt 10.9 30/267/5...
- Seite 22 Tafel 6 R24 End Element...
- Seite 23 R24 End Element Pos. Beschreibung Art. Nr. Menge R24 End section (R/H) - see note 1 24/1558/6 R24 End section (L/H) - see note 1 24/1557/6 M10 Catch cam 24/1057/6 M10 x 35 bolt 10.9 24/267/6 M10 x 35 bolt 24/133/6 ¾”...
- Seite 24 Tafel 7 R18 End Element...
- Seite 25 Sime Jumbo Teso 6º Sprinkler See Fig 9 Sime K1 Teso 8° Sprinkler See Fig 10 R18 End Section (R/H) Complete – see notes 1 & 2 18/1781/7COMPLETE R18 End Section (L/H) Complete – see notes 1 & 2 18/1780/7COMPLETE Notes (1) Please see page 6 –...
- Seite 26 Tafel 8. NELSON Druckminderer...
- Seite 27 NELSON Druckminderer Pos. Beschreibung Art. Nr. Nelson pressure regulator (specify 10, 20 or 30psi) 30/215/8 Nelson pressure regulator adapter 30/210/8 Nelson S3000 nozzle (specify number) 30/211/8 Nelson Rotating disc (specify colour) 30/213/8 Nelson S3000 body 30/212/8 Nelson S3000 spinner motor cap assembly 30/214/8 Nelson R3000 rotator motor cap assembly 30/218/8...
- Seite 28 Tafel 9 SIME JUMBO Teso 6° Sektor Regner Item Beschreibung Art. Nr. Menge Sprinkler body R10224 Inner Sleeve R301086 Sectoring arm R30598 External rotator body R30273 Internal rotator body R30387 Thrust washer R30296 Top cover R30297 Spring R30298 Spring tensioner R30299 Bottom spring R30281...
- Seite 29 Tafel 10 SIME K1 Teso 8º Sektor Regner Pos. Beschreibung Art. Nr. Menge Sprinkler body R10195 Sectoring arm R10243 External rotator body R30344 Internal rotator body R30345 Top arm thrust washer R30347 Top cover R30348 Top arm spring R30349 Top arm spring tensioner R30350 Bottom spring R30300...
- Seite 30 Beinlich Agrarpumpen und –maschinen GmbH Beinlich Agrarpumpen und –maschinen GmbH Hansestr. 25-27 - D-29525 Uelzen Eifel Maar Park 16 - D‐56766 Ulmen Tel.: +49 581 9736 3064 – Fax: +49 581 9736 3066 Tel.: +49 2676 9516‐0 Fax: +49 2676 951615 www.beinlich-beregnung.de...
