MONTAGEANLEITUNG
INSTALLATION INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
Das innovative Solarmodul-Befestigungssystem für Flachdächer und kluge Rechner
The innovative solar panel fixing system for flat roofs and clever investors.
Le système novateur de fixation de modules photovoltaïques pour les toits plats et les
utilisateurs avisés.

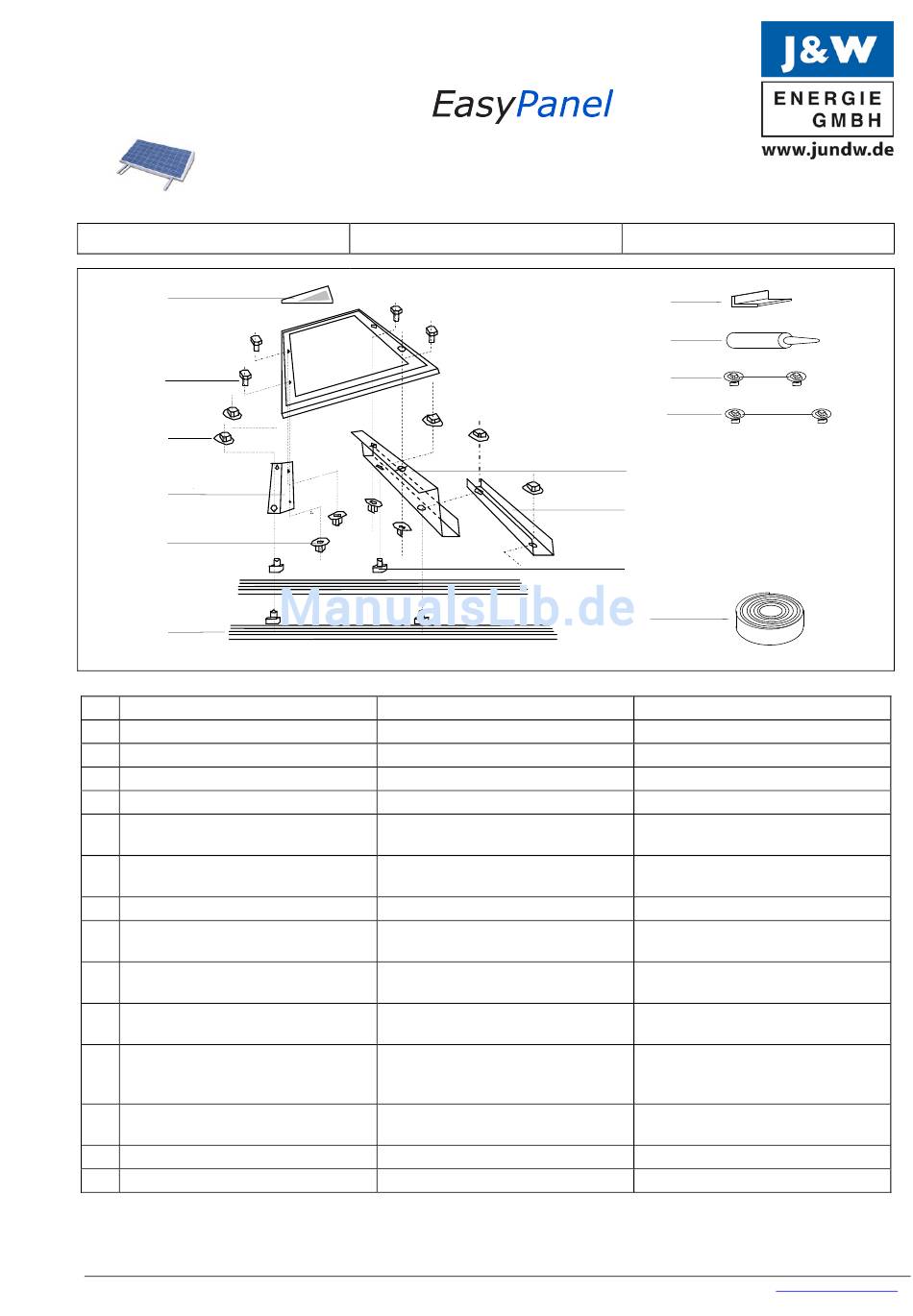

1. Lieferumfang
6
9
8
5
10
2
1
Bautenschutzstreifen
2
Alu-Schienenprofil
3
EasyPanel
Rückverbinder
4
EasyPanel
Rückblech
5
EasyPanel
Vorderblech
EasyPanel
Seitenblech
6
links / rechts - optional
Hammerkopfschraube
7
M10 x 25
8
Sperrverzahnmutter M10
Sechskantschraube
9
M6 / M8 x 16
Sperrverzahnmutter
10
M6 / M8
Profillverbinder,
11
vormontiert (7 + 8)
Erdungsbrücke für
12
Schienenprofil, vormontiert
(7+8)
Erdungsbrücke für Rückblech,
13
vormontiert (7+8)
14
Klebt & Dichtet
15
EasyClip
J&W Energie GmbH. Ferdinand Porschestraße 13. 76275 Ettlingen. Tel. +49-7243-5207-12. Fax +49-7243-5207-412.
1. Equipment supplied
building protection mats
aluminum rail
EasyPanel
connector
EasyPanel
rear sheet
EasyPanel
front sheet
EasyPanel
side sheet
left / right - optional
Hammer head screw M10 x 25
Special Nut M10
Hexagon screw M6 / M 8x 16
Special Nut M6 / M8
connector,
preassembled (7 + 8)
Earthing bridge for rail profile,
pre-assembled (7+8)
Earthing bridge for rear sheet,
pre-assembled (7+8)
Adhesive
EasyClip
1. Matériel fourni
11
14
12
13
4
3
7
1
protection du bâtiment
Profils en aluminium
EasyPanel
connecteur
EasyPanel
plaque arrière
EasyPanel
plaque avant
EasyPanel
plaque latérale
gauche / droit - en option
Vis à tête marteau M10 x 25
Ecrou spécial M10
Hexagon vis M6 / M8 x 16
Ecrou spécial M6 / M8
connecteur,
prémonté (7 + 8)
Pont de mise à la terre pour
profil de rail, prémonté (7+8)
Pont de mise à la terre pour tôle
arrière, prémonté (7+8)
Colle
EasyClip
