DTS Z1 plus Bedienungsanleitung Seite 16

Z1 PLUS LED Controller

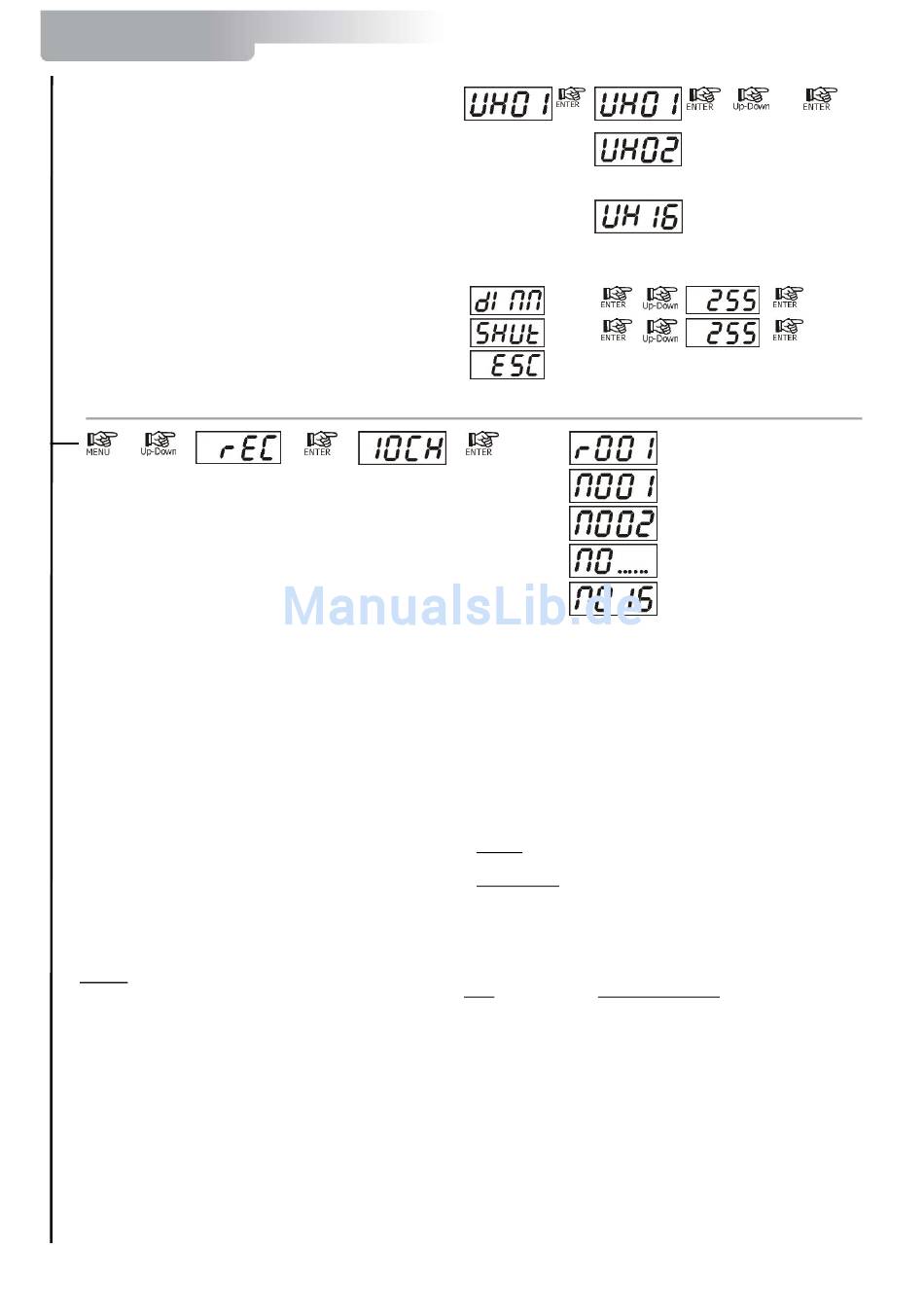

Weiße Makros 01-16
16 Makro
Dimmer
Dimmer-Einstellung wie mit Kanal 2 bei DMX-
Betrieb.
Diese Einstellung gilt für alle Programme und
Makros in Weiß von 2.000 bis 7.200°K
Shutter
Der Shutter-Wert ist einstellbar wie im DMX-Betrieb
mit Kanal 1.
Die Einstellung des Shutter-Wertes gilt nur für die
Makros CU01-16 und WH01-16
ESC Verlassen des Automatic Menüs
REC-Modus
Das Gerät arbeitet als DMX-Recorder.
Mit Hilfe einer externen DMX-Steuerung können Szenen für das Lauflicht (CHPr)
erstellt und gespeichert werden.
Dabei muss der 10CH-Modus eingestellt sein.
DMX-Recorder-Modus
Zum Programmieren des Lauflichts (CHPr) mit Hilfe einer DMX-Steuerung sind neben den 10 DMX-Kanälen zur Steuerung des Gerätes
noch drei weitere DMX-Kanäle erforderlich.
Das heißt: im Recorder Modus werden insgesamt 13 DMX-Kanäle gebraucht.
Diese drei Zusatzkanäle sind :
DMX-Kanal 11: Szenen-Kanal
Werte 0-10: ohne Funktion (r001)
Werte 11-255: wählen die zu programmierende Szene aus (eine von 16 Szenen, M001-M016)
DMX-Kanal 12: Editier-Kanal
Werte 0-19:: ohne Funktion
Werte 20-234: die empfangenen DMX-Steuersignale werden als normale Lichtszene genommen und gespeichert,
wenn der DMX-Kanal 13 (Record-Kanal) von ‚0' auf ‚255' hochgezogen wird.
Werte 235-255: die empfangenen DMX-Steuersignale werden als abschließende Lichtszene genommen und gespeichert,
wenn der DMX-Kanal 13 (Record-Kanal) von ‚0' auf ‚255' hochgezogen wird.
DMX-Kanal 13: Record-Kanal, speichert die Einstellungen der gerade aktiven Szene durch Änderung des DMX-Wertes
von ‚0' (Min.) auf ‚255' (Max.). Kanal 13 soll so lange auf ‚0' bleiben, bis die Szene gespeichert wird.
Hinweis: Sie brauchen nicht alle 16 verfügbaren Szenen zu programmieren.
Bei weniger als 16 benutzten Szenen muss die letzte Szene jedoch als abschließende Szene gespeichert werden,
damit beim Betrieb des Lauflichts nicht auch die unprogrammierten ‚schwarzen' Szenen mit abgespielt werden.
16
-----------------------------
