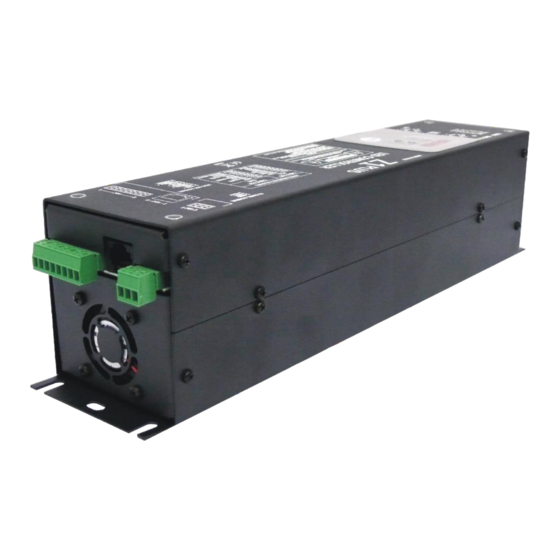

DTS Z1 plus Bedienungsanleitung

Led controller
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Bedienungsanleitung
DE
Software V2.11
D.T.S. Illuminazione srl – ITALY
http://www.D.T.S.-lighting.it
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für DTS Z1 plus

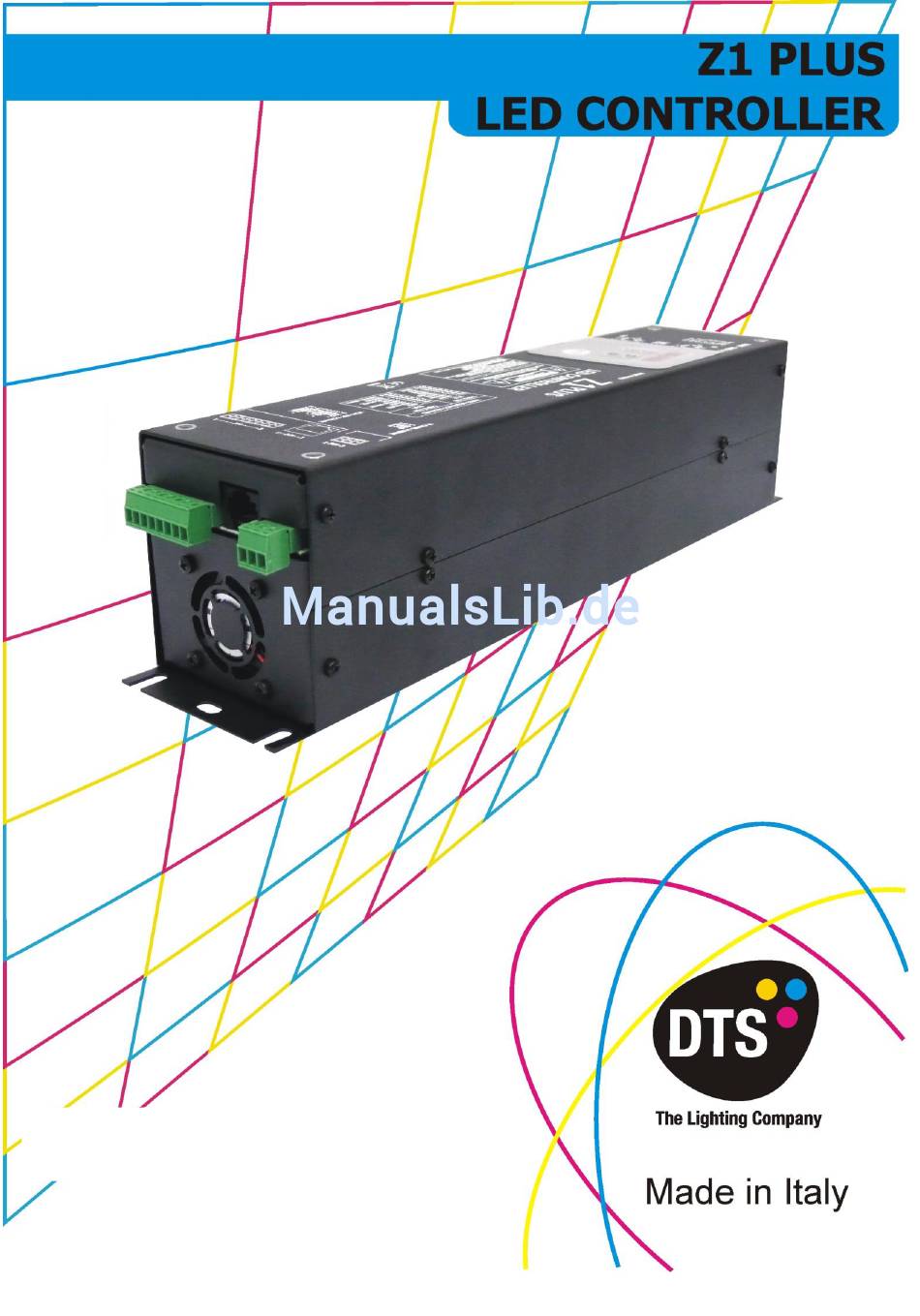

  • Seite 1 Bedienungsanleitung Software V2.11 D.T.S. Illuminazione srl – ITALY http://www.D.T.S.-lighting.it...
  • Seite 2 Z1 PLUS LED Controller Die Informationen in dieser Publikation wurden sehr sorgfältig zusammengestellt und überprüft. Trotzdem wird keine Verantwortung für eventuell noch enthaltene Fehler übernommen. Diese Anleitung ist urheberrechtlich geschützt und darf ohne schriftliche Einwilligung von D.T.S. weder elektronisch noch auf andere Weise - nicht komplett und auch nicht in Teilen - kopiert oder vervielfältigt werden.

  • Seite 3: Inhaltsverzeichnis

    DMX-Verbindung ..........................8 DMX-Adressierung ..........................9 Einstellen der DMX-Adresse ........................ 9 DISPLAY-Funktionen und Menüstruktur ..................10 Z1 PLUS RGB (3 Ausgangskanäle) ....................10 Z1 PLUS RGBA (4 Ausgangskanäle) ....................14 Verstecktes Menü ..........................18 Automatische Betriebsarten (AUTO) ..................... 19 CUPr-RAIn-CU01/CU16-Wh01/WH16 gekoppelter Betrieb............... 19 CHPr Master/Slave Betrieb ........................

  • Seite 4: Allgemeine Hinweise

    Z1 PLUS LED Controller 1 Allgemeine Hinweise Lesen Sie diese Gebrauchsanleitung sorgfältig durch. Sie enthält wichtige Hinweise bezüglich Sicherheit, Installation, Gebrauch und Wartung des Gerätes. Dieses ist ein professionelles Gerät und soll durch eine Elektrofachkraft oder eine entsprechend erfahrene und geschulte Person installiert werden.

  • Seite 5: Wichtige Sicherheitsinformationen

    Schutzart  Das Gerät ist gemäß Schutzart IP20 geschützt. 3 Beschreibung Die D.T.S. Z1 PLUS ist eine kombinierte Stromversorgung / DMX LED-Steuerung für folgende D.T.S. LED-Produkte: MR16 RGB LED-Leuchten, MR16 Full Colour LED-Leuchten, FOCUS LED-Scheinwerfer, HELIOS LED- Scheinwerfer, FOS LED-Bars.
  • Seite 6 Z1 PLUS LED Controller Elektrische Kenndaten  90-260V AC / 50–60Hz Betriebsspannung:  8-100W Leistungsaufnahme:  0.95 elektronische Leistungsfaktor-Korrektur Leistungsfaktor:  90% typ. Wirkungsgrad: Schutzart  IP20 Ausgang  6..100W max. Leistung  1,5..25W max. Leistung pro Kanal  350mA @ 100% / Kanal...

  • Seite 7: Anschlüsse

    = AMBER- Die Verkabelung der LEDs kann mit UTP TIA/EIA568-B2 CAT5E-Standardkabel vorgenommen werden. Die maximale Kabellänge zwischen der Z1 PLUS und der letzen LED-Leuchte der Reihe soll dabei 100m nicht überschreiten. Hinweis: Benutzen Sie den RJ45- und den Schraubklemmenausgang nicht gleichzeitig!

  • Seite 8: Dmx-Verbindung

    Z1 PLUS LED Controller 5 DMX-Verbindung Die Z1 PLUS wird per DMX-Signal gesteuert. Die Verbindung zwischen der Steuerung und den Geräten untereinander wird mit 2-polig geschirmtem Kabel (z.B. 2*0,34mm² mit Geflechtschirm, 110Ω) und 3- oder 5-poligen XLR-Steckverbindern ausgeführt. Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren. Verbinden Sie den Kabelschirm nicht mit dem Gehäuse des XLR-Steckverbinders!

  • Seite 9: Dmx-Adressierung

    RGBA), RGBA- Modus (4 Kanäle), 1-Kanal Modus oder Custom DMX-Modus (noch nicht implementiert). Um die Z1 PLUS RGB im 6-Kanal Modus zu betreiben, wählen Sie im Mode-Menü die Einstellung ‚WALL’ aus und stellen Sie an der Steuerung die folgenden Werte ein (nur in Verb. mit der D.T.S.

  • Seite 10: Display-Funktionen Und Menüstruktur

    Z1 PLUS RGB (3 Ausgangskanäle) Das Display des Z1 PLUS stellt die verfügbaren Funktionen des Geräts dar. Damit können bestimmte Parameter verändert und auch der Funktionsumfang erweitert werden. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512-Steuersignale reagiert.
  • Seite 11 Z1 PLUS LED Controller standard = 0 LED - Einstellungen für RGB standard = 255 Min/Max, Smooth und Compression Level standard = 0 RGB Minimum – zum Einstellen der Mindestwerte von Rot, Grün und standard = 255 Blau. standard = 0 RGB Maximum –...
  • Seite 12 Z1 PLUS LED Controller Weiße Makros 01-16 16 Makro Dimmer ----------------------------- Dimmer-Einstellung wie mit Kanal 2 bei DMX- Betrieb. Diese Einstellung gilt für alle Programme und Makros in Weiß von 2.000 bis 7.200°K Shutter Der Shutter-Wert ist einstellbar wie im DMX-Betrieb mit Kanal 1.
  • Seite 13 Mastergerät, spielen aber ihre eigenen Lauflichtszenen(CHPr) ab. Hinweis: Es wird ein externer IR-Sensor benötigt INFRAROT-Modus (03.LA.16) Bei aktiviertem IR-Modus kann das Gerät mit der DTS Infrarot-Fernbedienung bedient werden. Einstellung der Lüftergeschwindigkeit Bereich: Aus – 24V Geschwindigkeitseinstellung des internen Lüfters. standard = 12V...

  • Seite 14: Z1 Plus Rgba (4 Ausgangskanäle)

    Z1 PLUS RGBA (4 Ausgangskanäle) Das Display des Z1 PLUS stellt die verfügbaren Funktionen des Geräts dar. Damit können bestimmte Parameter verändert und auch der Funktionsumfang erweitert werden. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512-Steuersignale reagiert.
  • Seite 15 Z1 PLUS LED Controller standard = 0 LED - Einstellungen für RGB standard = 255 Min/Max, Smooth und Compression Level standard = 0 RGBA Minimum – zum Einstellen der Mindestwerte von Rot, Grün, Blau standard = 255 und Amber. standard = 0 RGBA Maximum –...
  • Seite 16 Z1 PLUS LED Controller Weiße Makros 01-16 16 Makro Dimmer ----------------------------- Dimmer-Einstellung wie mit Kanal 2 bei DMX- Betrieb. Diese Einstellung gilt für alle Programme und Makros in Weiß von 2.000 bis 7.200°K Shutter Der Shutter-Wert ist einstellbar wie im DMX-Betrieb mit Kanal 1.
  • Seite 17 Mastergerät, spielen aber ihre eigenen Lauflichtszenen(CHPr) ab. Hinweis: Es wird ein externer IR-Sensor benötigt NFRAROT-Modus (03.LA.16) Bei aktiviertem IR-Modus kann das Gerät mit der DTS Infrarot-Fernbedienung bedient werden. Einstellung der Lüftergeschwindigkeit Bereich: Aus – 24V Geschwindigkeitseinstellung des internen Lüfters. standard = 12V...

  • Seite 18: Verstecktes Menü

    Gerät den Reset ausführt drücken Sie MENU und ENTER gleichzeitig, bis SERVICE im Display angezeigt wird CHANNELS zum Einstellen des 3-Kanal oder 4-Kanal LED-Modus’ 3-Kanal LED-Modus : Z1 PLUS 3 LED-Ausgangskanäle 4-Kanal LED-Modus : Z1 PLUS 4 LED-Ausgangskanäle ESCAPE zum Verlassen des versteckten Menüs...

  • Seite 19: Automatische Betriebsarten (Auto)

    CUPr-RAIn-CU01/CU16-Wh01/WH16 gekoppelter Betrieb Das erste Gerät der Reihe arbeitet im AUTO-Modus, die weiteren Geräte sind im 9-Kanal-Modus (Z1 PLUS RGB) oder im 10-Kanal-Modus (Z1 PLUS RGBA) und die DMX-Adresse muss A001 sein. Für den Regenbogen-Farbeffekt (rAIN) kann die Farbwechsel-Geschwindigkeit (SPEE) eingestellt werden.

  • Seite 20: Rec Modus

    Z1 PLUS LED Controller REC Modus In dieser Betriebsart werden eigene Lichtszenen im Z1 PLUS programmiert, die dann im AUTO-Modus als Lauflicht (CHPr) wiedergegeben werden. Jedes Gerät kann eigene Programme speichern und abspielen. Im RECorder-Modus muss der 9-Kanal-Modus (Z1 PLUS RGB) bzw. der 10-Kanal-Modus (Z1 PLUS RGBA) eingestellt sein.

  • Seite 21: Infrarot-Fernbedienung

    Z1 PLUS LED Controller 10 Infrarot-Fernbedienung In der Betriebsart IR wird die Z1 PLUS -Steuerung per Fernbedienung kontrolliert. Bitte beachten Sie, dass hierfür ein externer IR-Sensor erforderlich ist. Folgende Funktionen stehen zur Verfügung: ON/OFF und MUTE Im Automatik-Modus werden die laufenden Programme gestoppt.

  • Seite 22: Dmx-Protokolle

    Z1 PLUS LED Controller DMX-Protokolle Z1 PLUS RGB (3 LED-Ausgangskanäle) 9-Kanal Modus (Standardmodus) SHUTTER DIMMER GRÜN BLAU Weiß (vorprogrammiertes Weiß mit verschiedenen Farbtemperaturen) Farbmakros Funktionen DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 –...
  • Seite 23 Z1 PLUS LED Controller DMX-Kanal Parameter: Weiß (vorprogrammiertes Weiß) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 55 keine 56 – 105 R, G, B voll (255) 106 - 155 DTS Weiß Wenn Kanal 9 (Funktionen) = benutzerdefiniertes Weiß abrufen (DMX-Wertebereich 0–79): 156 –...
  • Seite 24 Z1 PLUS LED Controller DMX-Kanal Parameter: Farbmakros (erweitert) Wenn DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 22 Farbmakro 1 23 – 30 Farbmakro 2 31 – 38 Farbmakro 3 39 – 46 Farbmakro 4 47 –...

  • Seite 25: Kanal Modus (Nur In Verbindung Mit Der Dts Wand-Dmx-Steuerung)

    Z1 PLUS LED Controller Z1 PLUS RGB 6-Kanal Modus (nur in Verbindung mit der DTS Wand-DMX-Steuerung) GRÜN BLAU DIMMER – SHUTTER DMX-Kanal Parameter: GRÜN DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal...

  • Seite 26: Kanal Modus

    Z1 PLUS LED Controller Z1 PLUS RGB 5-Kanal Modus SHUTTER DIMMER GRÜN BLAU DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 – 19 Offen 20 – 29 Black Out 30 –...
  • Seite 27 Z1 PLUS LED Controller Z1 PLUS RGB M3CH Modus DIMMER GRÜN BLAU DMX-Kanal Parameter: DIMMER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Dimmer proportional DMX-Kanal Parameter: ROT DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich...
  • Seite 28 Z1 PLUS LED Controller Z1 PLUS RGB RGB- Modus GRÜN BLAU DMX-Kanal Parameter: ROT DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal Parameter: GRÜN DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 –...

  • Seite 29: Z1 Plus Rgba (4 Led-Ausgangskanäle)

    Z1 PLUS LED Controller Z1 PLUS RGBA (4 LED-Ausgangskanäle) 10-Kanal Modus (Standardmodus) SHUTTER DIMMER GRÜN BLAU AMBER Weiß (vorprogrammierte Weißtöne mit verschiedenen Farbtemperaturen) Farbmakros Funktionen DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 –...
  • Seite 30 Z1 PLUS LED Controller DMX-Kanal Parameter: AMBER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal Parameter: Weiß (vorprogrammiertes Weiß) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 55 keine 56 –...
  • Seite 31 Z1 PLUS LED Controller DMX-Kanal Parameter: Farbmakros Wenn DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 22 Farbmakro 1 23 – 30 Farbmakro 2 31 – 38 Farbmakro 3 39 – 46 Farbmakro 4 47 –...
  • Seite 32 Z1 PLUS LED Controller Z1 PLUS RGBA 6-Kanal Modus SHUTTER DIMMER GRÜN BLAU AMBER DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 – 19 Offen 20 – 29 Black Out 30 –...
  • Seite 33 Z1 PLUS LED Controller Z1 PLUS RGBA M4CH Modus DIMMER GRÜN BLAU AMBER DMX-Kanal Parameter: DIMMER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Dimmer proportional DMX-Kanal Parameter: ROT DMX- mittlerer Bewegungs- Modus Option Funktion...
  • Seite 34 Z1 PLUS LED Controller Z1 PLUS RGBA RGBA Modus GRÜN BLAU AMBER DMX-Kanal Parameter: ROT DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal Parameter: GRÜN DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich...

  • Seite 35: Verkabelung

    Z1 PLUS LED Controller 12 Verkabelung Z1 PLUS Geräte bieten zwei Ausgangsverbinder an: eine RJ45 Einbaubuchse und eine 8-pol. Schraubklemme RJ45 Einbaubuchsen an Z1 PLUS: Pinbelegung: Pin1 = Rot+ Pin2 = Rot- Pin3 = Grün+ Pin4 = Grün- Pin5 = Blau+...

  • Seite 36: Anschluss Der Led-Leuchten

    RJ45 Einbaubuchse IR - Sensorplatine RJ12 Einbaubuchse T-Box Hinweis: Pro Z1 PLUS können maximal 15 Stk. MR16 RGB LED-Lampen angeschlossen werden. Verbinden Sie das vom Z1 PLUS kommende Kabel nicht mit einem Ausgang (Out) der T-Box. Fehlerhafte Verkabelung führt zur Beschädigung bzw.
  • Seite 37 RJ45 Einbaubuchse IR - Sensorplatine RJ12 Einbaubuchse T-Box Hinweis: Pro Z1 PLUS können maximal 5 Stk. MR16 FULL COLOUR angeschlossen werden. Verbinden Sie das vom Z1 PLUS kommende Kabel nicht mit einem Ausgang (Out) der T-Box. Fehlerhafte Verkabelung führt zur Beschädigung bzw.
  • Seite 38 RJ45 Einbaubuchse IR - Sensorplatine RJ12 Einbaubuchse T-Box Hinweis: Pro Z1 PLUS können maximal 5 Stk. FOCUS FULL COLOUR angeschlossen werden. Verbinden Sie das vom Z1 PLUS kommende Kabel nicht mit einem Ausgang (Out) der T-Box. Fehlerhafte Verkabelung führt zur Beschädigung bzw.
  • Seite 39 Z1 PLUS LED Controller Infrarotsensor RJ45 Stecker -> M12 Buchse Adapter Pinbelegung M12 Steckverbinder: Pin1 = Rot+ (FC / RGBA / WHITE) Pin2 = Rot- (FC / RGBA / WHITE) Pin3 = Grün+ (FC / RGBA / WHITE) Pin4 = Grün-...
  • Seite 40 Z1 PLUS LED Controller Infrarotsensor RJ45 Stecker -> M12 Buchse Adapter Pinbelegung M12 Steckverbinder: Pin1 = Rot+ (FC / RGBA / WHITE) Pin2 = Rot- (FC / RGBA / WHITE) Pin3 = Grün+ (FC / RGBA / WHITE) Pin4 = Grün-...
  • Seite 41 Z1 PLUS LED Controller Infrarotsensor Pinbelegung des FOS100 LED-Kabels: Pin1 = Rot+ (FC / RGBA / WHITE) Pin2 = Rot- (FC / RGBA / WHITE) Pin3 = Grün+ (FC / RGBA / WHITE) Pin4 = Grün- (FC / RGBA / WHITE)
  • Seite 42 Z1 PLUS LED Controller Infrarotsensor Pinbelegung des FOS33 LED-Kabels: Pin1 = Rot+ (FC / RGBA / WHITE) Pin2 = Rot- (FC / RGBA / WHITE) Pin3 = Grün+ (FC / RGBA / WHITE) Pin4 = Grün- (FC / RGBA / WHITE)

  • Seite 43: Dmx-Übersicht

    Z1 PLUS LED Controller  LED - Modus Z1 PLUS SOLO (RGBA Modus) Z1 PLUS SOLO (RGB Modus)
  • Seite 44 D.T.S. Illuminazione s.r.l - Via Fagnano Selve 10-12-14 47843 - Misano Adriatico (RN) Italy Tel. +39 0541 611131 Fax +39 0541 611111 info@dts-lighting.it www.dts-lighting.it...
