KIMAX II On Board Load Control
Montageanleitung

4.3 Installation der Anschlussleitungen

Achtung Hinweis
Nachdem die Abgriffe gemäß vorausgehender Beschreibung festgelegt sind, kann mit dem Auftrennen der
Leitungen begonnen werden.
TU00-0880-2014420
Vergewissern Sie sich vor Beginn der Installationsarbeiten, dass die Luft-
federungskreisläufe
entlüftet sind und der Fahrzeugaufbau abgesenkt ist!
•
•
•
•
•
© Siemens VDO Trading GmbH

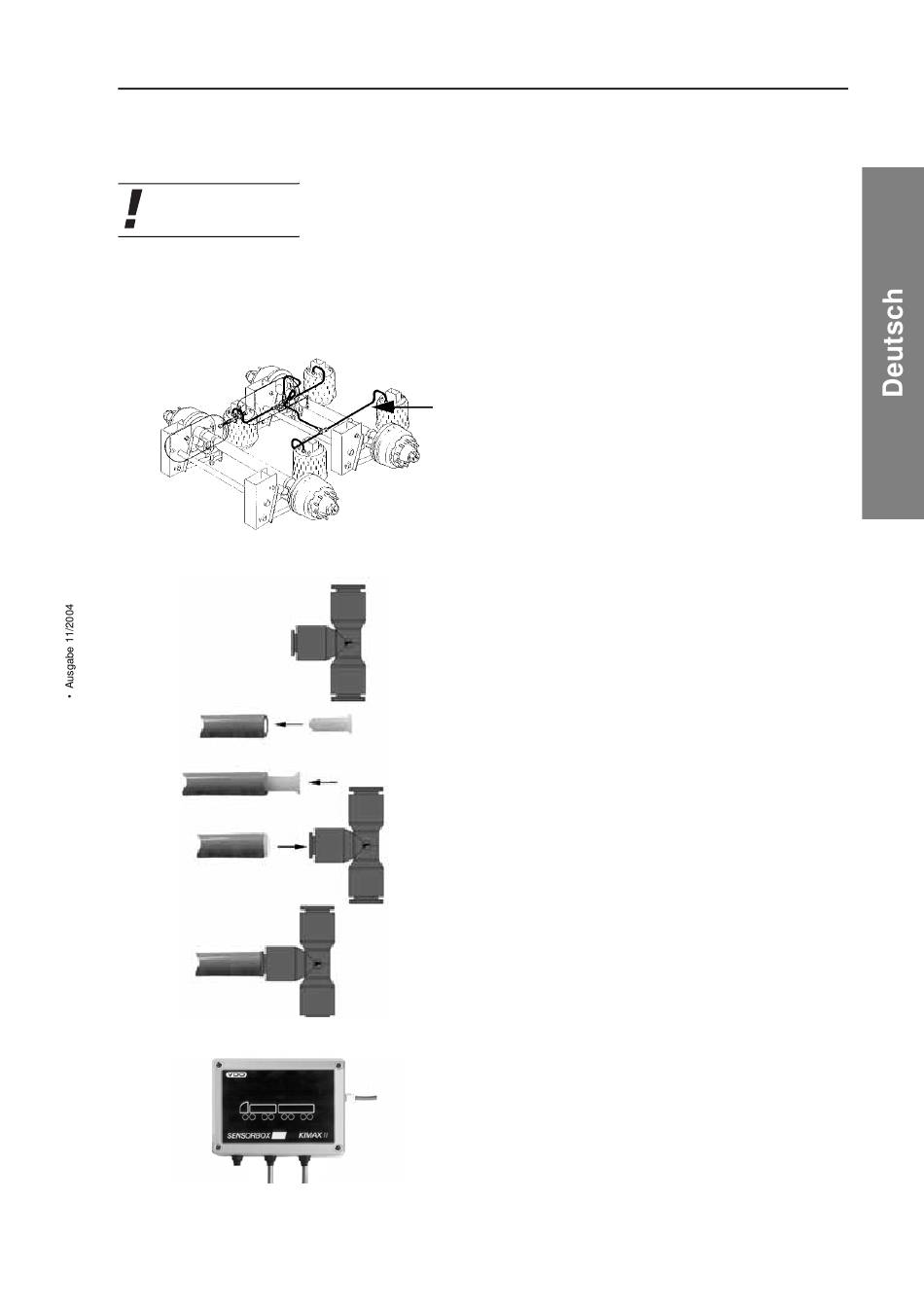

Trennen Sie die Luftkreisläufe an geeigneter Stelle
auf.
Montieren Sie zwischen die Trennstelle das beige-
legte T-Stück (2). Bei abweichenden Querschnitten
verwenden Sie alternativ Anschlussteile nach DIN
73377.
Montieren Sie unmittelbar nach dem T-Stück die
beigelegte Drossel.
Führen Sie nun die Anschlussleitung an die Ein-
steckanschlüsse der jeweiligen KIMAX II – Boxen.
Einsteckanschlüsse für den Luftkreis 1-3
Beachten Sie, dass die Sensoreingänge jeweils
von links nach rechts mit 1- 3 nummeriert sind.
Montagehinweise
23
