Ausgabe 2015-10-22
Produktbeschreibung

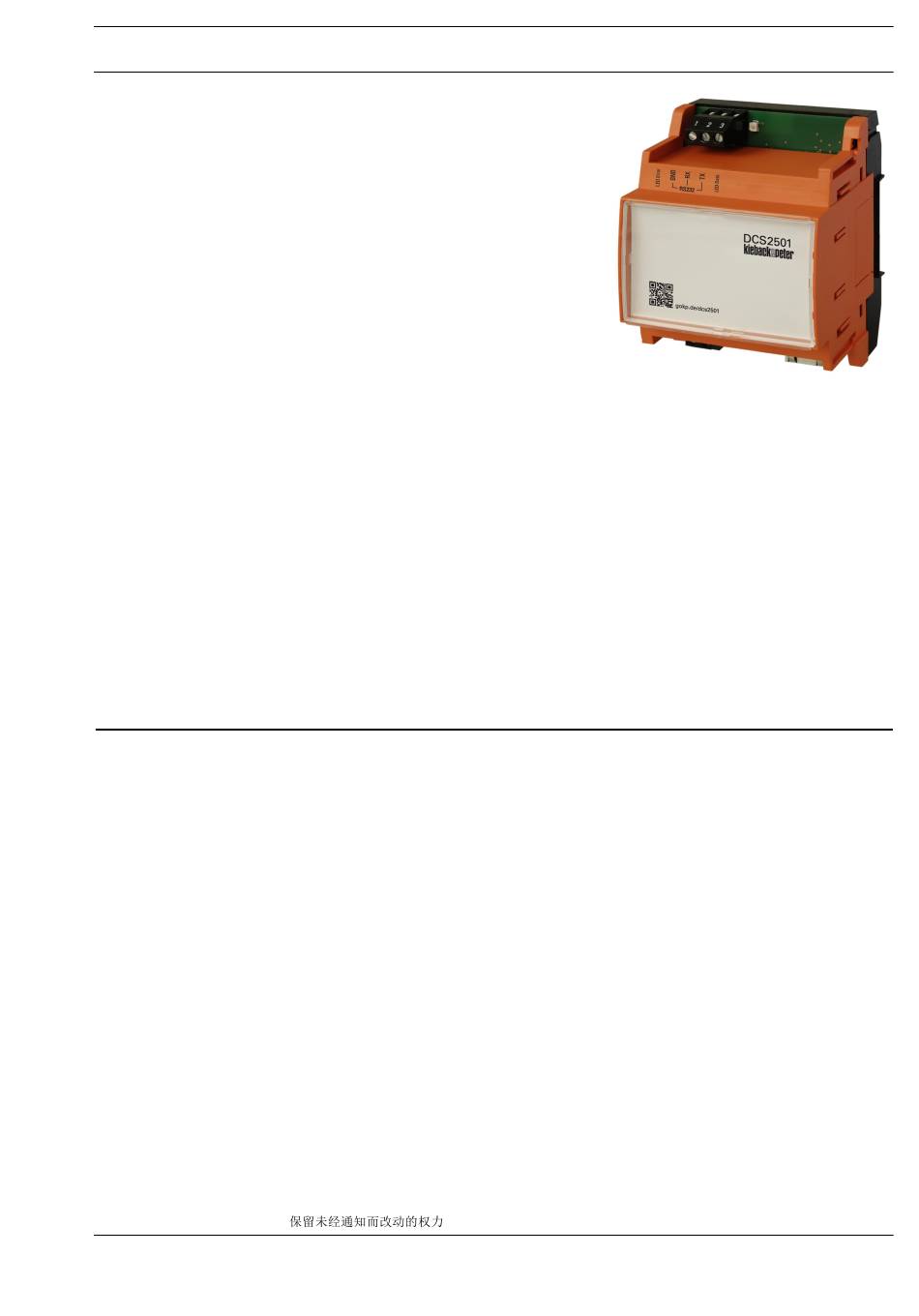

DCS2501 Gateway (Internet)
Anwendung
Das DCS2501 ist ein Ethernet Gateway im System 3000. Es ermöglicht
die Verbindung mit einer entfernten GLT über das Internet.
Zur direkten Kommunikation mit einer DDC3000, einem HRP oder
einem LRP verfügt das DCS2501 über eine P90-Schnittstelle.
Das DCS2501 ermöglicht es, eine vorhandene Modemverbindung
durch eine Internet-Verbindung zu ersetzen.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Kompatibilität .......................................................................................................................................................3
Abmessungen......................................................................................................................................................4
Anschluss ............................................................................................................................................................4
Montage.................................................................................................................................................................5
Demontage ............................................................................................................................................................5
Anzeigen und Bedienelemente..............................................................................................................................6
LEDs ....................................................................................................................................................................6
Fehlerursache......................................................................................................................................................7
Reset-Taster ........................................................................................................................................................8
Inbetriebnahme......................................................................................................................................................9
Konfiguration des DCS2501 ..............................................................................................................................10
Konfiguration der Automationsstation................................................................................................................12
Konfiguration der GLT .......................................................................................................................................13
Vorbereitung ........................................................................................................................................................14
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Změny vyhrazeny - Zmiany zastrzeżone - Возможны изменения -
A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 2.50-12.501-01-DE
DCS2501
Seite
A
Inhaltsverzeichnis
Verwandte Anleitungen für Kieback&Peter DCS2501
Inhaltszusammenfassung für Kieback&Peter DCS2501
-
Seite 1: Inhaltsverzeichnis
DCS2501 DCS2501 Gateway (Internet) Anwendung Das DCS2501 ist ein Ethernet Gateway im System 3000. Es ermöglicht die Verbindung mit einer entfernten GLT über das Internet. Zur direkten Kommunikation mit einer DDC3000, einem HRP oder einem LRP verfügt das DCS2501 über eine P90-Schnittstelle. -
Seite 2: Wichtige Informationen Zur Produktsicherheit
Wichtige Informationen zur Produktsicherheit Sicherheitshinweise Dieses Datenblatt enthält Informationen zu Montage und Inbetriebnahme des Produktes "DCS2501". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Datenblatt gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Datenblattes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein. -
Seite 3: Technische Daten
Hutschiene TH 35-7.5 in geschlossenem Gehäuse CE-Konformität 89/336/EWG Elektromagnetische Verträglichkeit 73/23/EWG Niederspannungsrichtlinie Gewicht 130 g Abmessungen BxHxT mm 71,8 x 90 x 60; 4 Teilungseinheiten Kompatibilität Das DCS2501 ist kompatibel zur GLT ab Version 9.13. Vorhergehende Versionen werden nicht unter- stützt. Seite 3 / 14... -
Seite 4: Abmessungen
Datenblatt 2.50-12.501-01-DE Ausgabe 2015-10-22 DCS2501 Produktbeschreibung Abmessungen 71,8 60,0 Anschluss DDC3002 DDC3010 DDC3003 DDC3100 DDC3200 DDC3300 HRP/LRP DDC3035 RS232 RS232 RS232 24V~ RJ45 24V= Ethernet 12V= 13 14 12V= 24V= 24V~ P90 verwendet als Bus RS232. RS232 ist in ANSI EIA/TIA-232-F spezifiziert. -
Seite 5: Montage
Ausgabe 2015-10-22 Datenblatt 2.50-12.501-01-DE Produktbeschreibung DCS2501 Montage ACHTUNG Führen Sie die Montage/Demontage nur in einem spannungsfrei geschalteten Zustand durch. EN 50022 Demontage ACHTUNG Führen Sie die Montage/Demontage nur in einem spannungsfrei geschalteten Zustand durch. Seite 5 / 14... -
Seite 6: Anzeigen Und Bedienelemente
Datenblatt 2.50-12.501-01-DE Ausgabe 2015-10-22 DCS2501 Produktbeschreibung Anzeigen und Bedienelemente LEDs LED RS232: Error LED RS232: Data LED Power LED Ethernet Data LED Ethernet Link Farbe Signal Bedeutung "LED RS232: Error" (1) leuchtet dauerhaft Siehe Kapitel "Fehlerursache" "LED RS232: Data" (2) Grün... -
Seite 7: Fehlerursache
Ausgabe 2015-10-22 Datenblatt 2.50-12.501-01-DE Produktbeschreibung DCS2501 Fehlerursache In der folgenden Tabelle werden Ihnen die Fehlerursachen für eine dauerhaft leuchtende Error-LED aufgeschlüsselt. HINWEIS Die unterschiedlichen Fehler werden im Zusammenhang mit der Data-LED unterschieden. Die Error-LED leuchtet immer dauerhaft! Data-LED Fehlerursache Leuchtet dauerhaft... -
Seite 8: Reset-Taster
Durch Drücken des Reset-Tasters kann entweder der Auslieferungszustand wieder hergestellt werden, oder es kann ein Neustart des DCS2501 durchgeführt werden. Durch kurzzeitiges Drücken des Reset-Tasters wird ein Neustart des DCS2501 durchgeführt. Dabei bleiben die Einstellungen des DCS2501 erhalten. Durch Drücken des Reset-Tasters für mindestens 3 Sekunden wird ein Reset durchgeführt. Dabei werden alle Einstellungen gelöscht und der Auslieferungszustand wieder hergestellt. -
Seite 9: Inbetriebnahme
Inbetriebnahme Informationen für den Netzwerkadministrator Wenn die Kommunikation zwischen DCS2501 und GLT über das Internet verläuft, dann benötigt das DCS2501 eine öffentliche IP-Adresse, unter der es von der GLT erreichbar ist. Die Kommunikation zwischen DCS2501 und GLT ist auch über NAT möglich, sofern die Portweiter- leitung (Port Forwarding) für alle Ports aktiviert ist. -
Seite 10: Konfiguration Des Dcs2501
Konfiguration des DCS2501 ► Verbinden Sie das DCS2501 und Ihren Computer mit einem Ethernet-Kabel. Es spielt keine Rolle, ob es ein gekreuztes oder ungekreuztes Kabel ist, das DCS2501 erkennt das Kabel automatisch. ► Stellen Sie sicher, dass DCS2501 und Computer mit Spannung versorgt und eingeschaltet sind. - Seite 11 Datenblatt 2.50-12.501-01-DE Produktbeschreibung DCS2501 Einstellwerte eintragen ► Tragen Sie die Informationen aus der Tabelle "Planungsvorlage DCS2501", Seite 14 ein. ► Tragen Sie die Informationen der Netzwerkeinstellungen ein: ► Klicken Sie auf den Button [Speichern]. Eine Meldung erscheint, dass die Einstellungen erst beim nächsten Neustart übernommen werden.
-
Seite 12: Konfiguration Der Automationsstation
4600/01 = Baudrate Siehe Tabelle "Planungsvorlage DCS2501", Seite 14 2051/01 = DST-Mode 2031/01 = Das Modem-Menü muss deaktiviert sein. HINWEIS Über den Parameter 2055/01 kann die Kommunikation von der DDC3000 über das DCS2501 zur GLT überprüft werden. Seite 12 / 14... -
Seite 13: Konfiguration Der Glt
Sie konfigurieren die GLT wie folgt: ► Öffnen Sie auf der GLT das Menü Gerätekonfiguration. ► Legen Sie ein neues Gerät an, oder ändern Sie das bestehende Gerät DCS2501. ► Tragen Sie die Einstellungen ein. ► Siehe Tabelle "Planungsvorlage DCS2501", Seite 14... -
Seite 14: Vorbereitung
□ GLT aktiv (Verbindung): Siehe: Abschnitt □ DCS aktiv Betriebsart S.12 □ deaktiviert IP-Konfiguration □ manuell □ DHCP - manuell IP-Adresse: Netzwerkmaske: Gateway: Hostname: DDC3000 / HRP / Baudrate: IP-Adresse der GLT: Tab. 1: Planungsvorlage DCS2501 Seite 14 / 14...
