Montage; Werkzeuge - Hadef 221/05 Montageanleitung

Montage

3 Montage
Pos: 6.2.1 /6--MONTAGE/Zubehör/221/05 @ 2\mod_1272549620751_6.doc @ 13950 @ @ 1

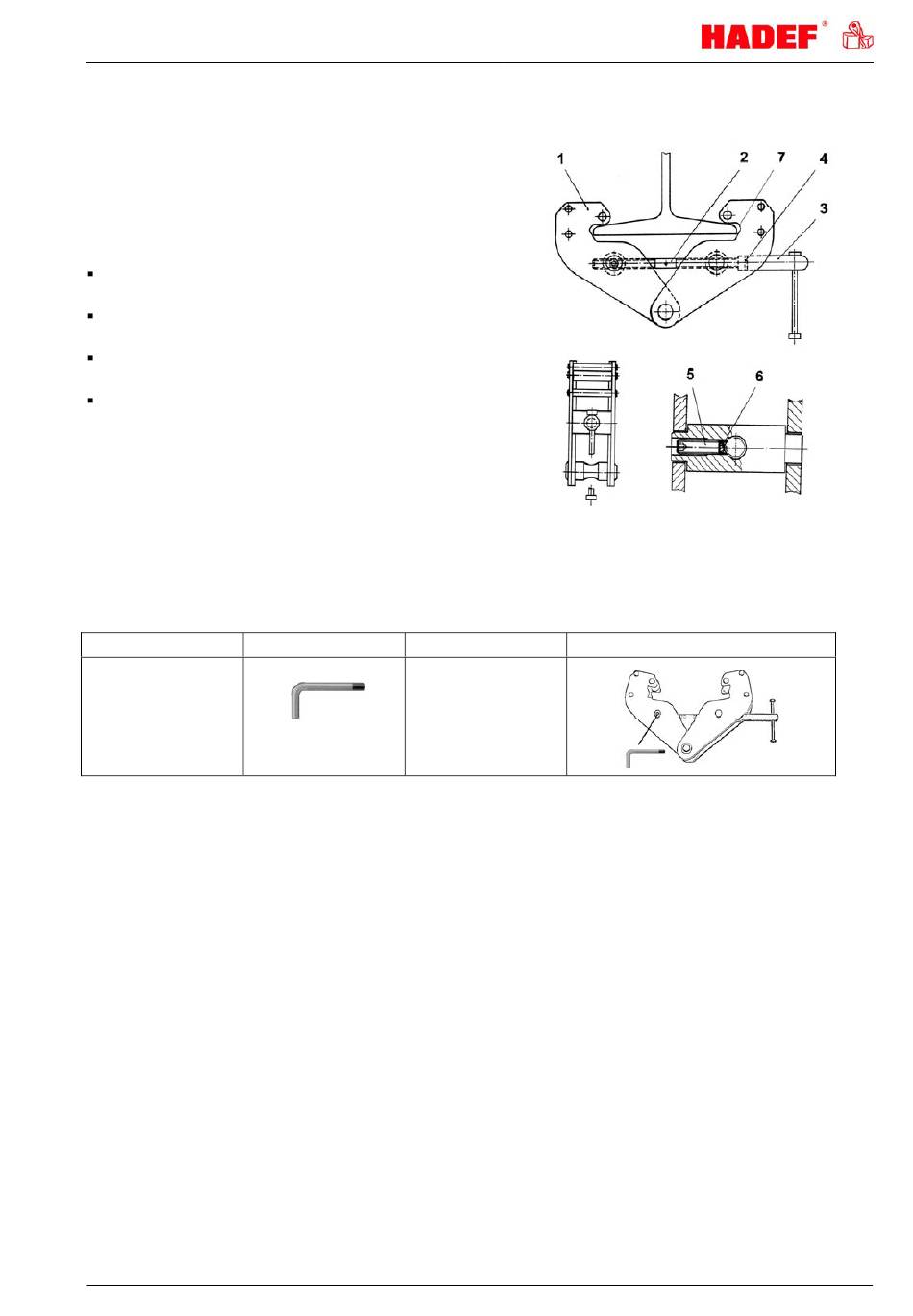

Trägerflanschbreiten
1000 kg + 2000 kg = 75-230 mm
3000 kg - 10000 kg = 90-320 mm
Trägerklammer (1) öffnen – Spindel (3) gegen
den Uhrzeigersinn drehen
Trägerklammer (1) schließen – Spindel (3) im
Uhrzeigersinn drehen
Die Klammerbacken (7) müssen die Kanten
des Trägerflansches ganz umfassen.
Klammer sichern – Kupferscheibe (6) einlegen,
Gewindestift (5) mit Innensechskantschlüssel
fest eindrehen
Last mittig an der Taille des Lastbolzens
einhängen
Pos: 6.3 /6--MONTAGE/Werkzeuge/221/05 @ 2\mod_1279192598655_6.doc @ 14743 @ @ 1
3.1

Werkzeuge

Tragfähigkeit
1000 kg – 10000 kg
=== Ende der Liste für Textmarke Inhalt ===
5.52.220.80.00.02
Werkzeug Einsatz
Gewindestift
SW5
Bild 1
5
