Inhaltszusammenfassung für Me SMART-6L

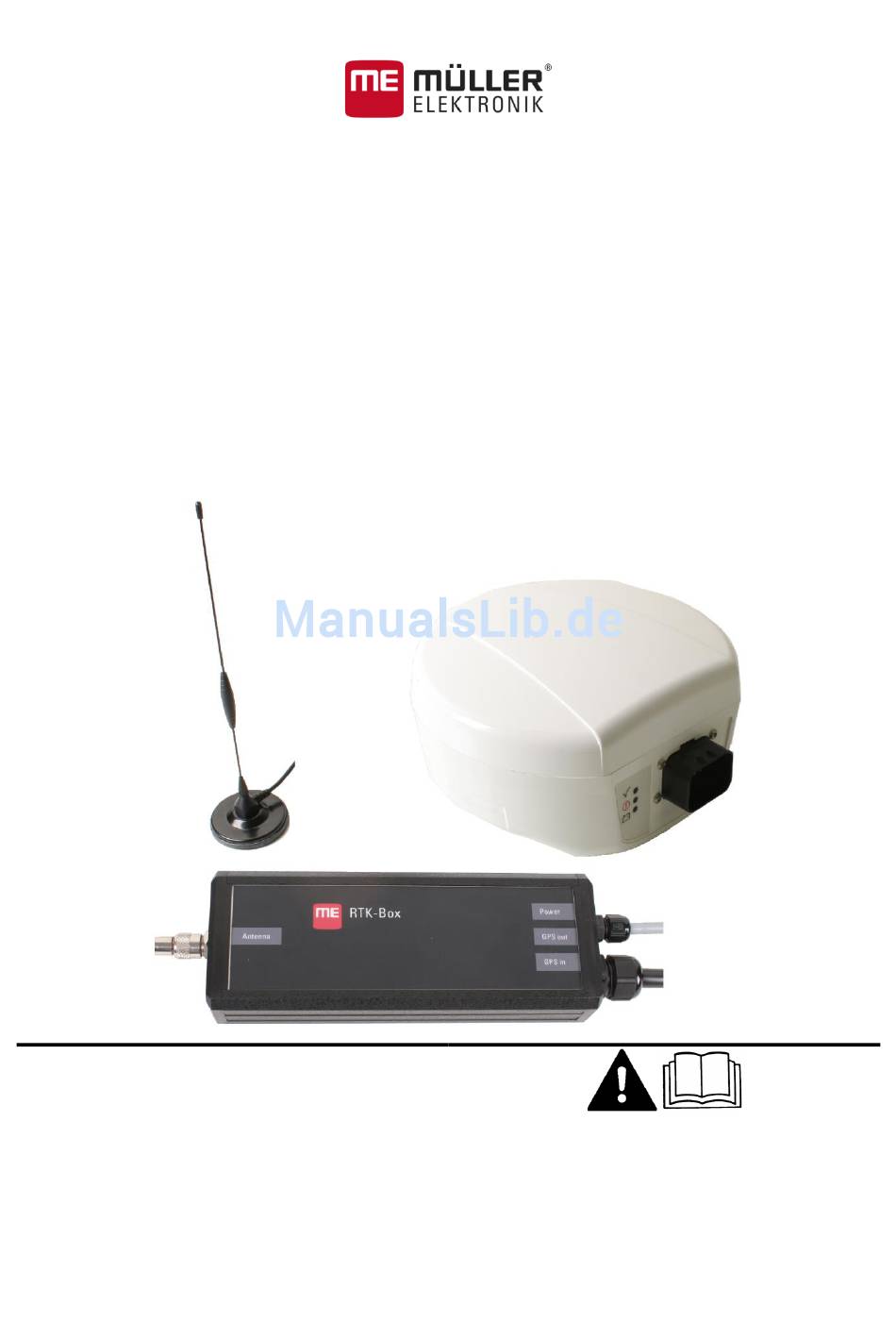

- Seite 1 Anbau- und Bedienungsanleitung DGPS/GLONASS-Empfänger SMART-6L mit GSM- Modem Stand: V5.20170221 3030248901-02 Lesen und beachten Sie diese Bedienungsanleitung. Bewahren Sie diese Bedienungsanleitung für die Verwendung in der Zukunft auf.
- Seite 2 Impressum Dokument Anbau- und Bedienungsanleitung Produkt: DGPS/GLONASS-Empfänger SMART-6L mit GSM-Modem Dokumentnummer: 3030248901-02 Originalsprache: Deutsch Copyright © Müller-Elektronik GmbH & Co.KG Franz-Kleine-Straße 18 33154 Salzkotten Deutschland Tel: ++49 (0) 5258 / 9834 - 0 Telefax: ++49 (0) 5258 / 9834 - 90 E-Mail: info@mueller-elektronik.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zu Ihrer Sicherheit Grundlegende Sicherheitshinweise Bestimmungsgemäße Verwendung Aufbau und Bedeutung von Warnhinweisen Entsorgung Produktbeschreibung Über den GPS-Empfänger Bedeutung der LED-Leuchte Kurzanleitung Montageanleitung GPS-Empfänger montieren Antenne montieren Anschlussbox für Anschluss eines Terminals vorbereiten Anschlussbox im Fahrzeug befestigen Komponenten verbinden Treiber des GPS-Empfängers auf einem Terminal aktivieren GPS-Empfänger konfigurieren SIM-Karte einsetzen... -
Seite 4: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Grundlegende Sicherheitshinweise Zu Ihrer Sicherheit Grundlegende Sicherheitshinweise Lesen Sie sorgfältig die folgenden Sicherheitshinweise, bevor Sie das Produkt zum ersten Mal bedienen. ▪ Führen Sie keine unzulässigen Veränderungen am Produkt durch. Unzulässige Veränderungen oder unzulässiger Gebrauch können Ihre Sicherheit beeinträchtigen und die Lebensdauer oder Funktion des Produktes beeinflussen. -
Seite 5: Aufbau Und Bedeutung Von Warnhinweisen
Zu Ihrer Sicherheit Aufbau und Bedeutung von Warnhinweisen Die Bedienungsanleitung ist Teil des Produkts. Das Produkt darf nur gemäß dieser Bedienungsanleitung verwendet werden. Für alle aus der Nichteinhaltung resultierenden Schäden an Personen oder Sachen haftet der Hersteller nicht. Alle Risiken für nicht bestimmungsgemäße Verwendung trägt allein der Benutzer. -
Seite 6: Produktbeschreibung

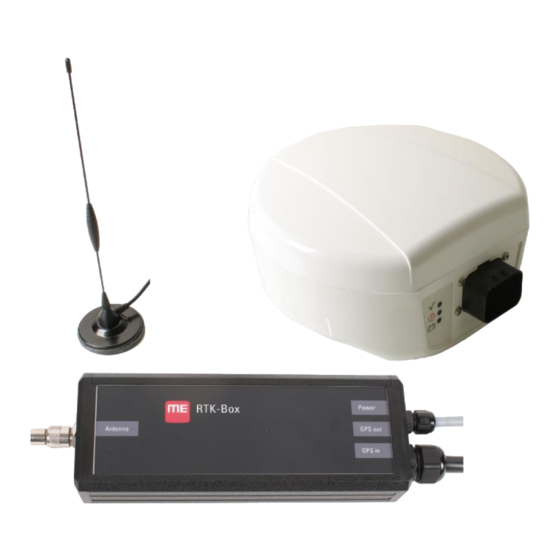

GPS-Empfänger mit einem GSM-Modem oder einem RTK-Funkmodem verbunden werden. Klebeplatte für GSM-Antenne GSM-Antenne Anschluss für Antennenkabel Metallplatte für GSM-Antenne GSM-Modem in Anschlussbox Magnetplatte eingebaut Anschluss für das Anschlusskabel des Spannungsversorgungskabel Lenkjobrechners DGPS/GLONASS-Empfänger Verbindungskabel SMART-6L DGPS/GLONASS-Empfänger zum GSM-Modem Spannungsversorgungskabel 3030248901-02... -
Seite 7: Bedeutung Der Led-Leuchte
Produktbeschreibung Bedeutung der LED-Leuchte GLONASS GLONASS ist ein russisches Satellitensystem, das zusätzlich zum amerikanischen GPS verwendet werden kann. WAAS und EGNOS WAAS und EGNOS sind satellitenbasierte Korrekturdienste, die in Europa und Nordamerika verwendet werden können. GLIDE Die GLIDE-Technologie kann parallel zu anderen Methoden verwendet werden. Dadurch wird die Spur-zu-Spur-Genauigkeit weiter erhöht. - Seite 8 Produktbeschreibung Bedeutung der LED-Leuchte Grüne LED-Leuchte Rote LED-Leuchte Gelbe LED-Leuchte ▪ Grün: Der GPS-Empfänger empfängt GPS-Signale. ▪ Gelb: Der GPS-Empfänger empfängt keine GPS-Signale. Eine Störung liegt vor (z. B. eine abgelaufene oder fehlerhafte RTK- oder L-Band-Lizenz). ▪ Rot: Der GPS-Empfänger ist in Betrieb. Spannung liegt an. 3030248901-02...
-
Seite 9: Kurzanleitung
Kurzanleitung Kurzanleitung Das folgende Kapitel gibt Ihnen einen Überblick, welche Schritte Sie durchführen müssen, um das Produkt zu nutzen. Die Schritte unterscheiden sich danach, ob Sie das Modem bereits vorkonfiguriert erhalten haben. Konfiguriertes Modem 1. GPS-Empfänger montieren. [➙ 10] 2. Antenne montieren. [➙ 11] 3. -
Seite 10: Montageanleitung
Montageanleitung GPS-Empfänger montieren Montageanleitung GPS-Empfänger montieren GPS-Empfänger auf dem Dach eines Traktors HINWEIS GPS-Empfänger benötigt freie Sicht zum Himmel. ◦ Montieren Sie den GPS-Empfänger auf dem Dach der Fahrzeugkabine. ◦ Vermeiden Sie Abschattungen des GPS-Empfängers. Vorgehensweise So montieren Sie den GPS-Empfänger: 1. -
Seite 11: Antenne Montieren
Montageanleitung Antenne montieren Antenne montieren VORSICHT Quetschgefahr durch einen sehr starken Magneten Der Fuß der Antenne ist sehr stark magnetisch. ◦ Legen Sie Ihre Finger niemals zwischen den Antennenfuß und eine Fläche aus Metall. ◦ Halten Sie die Antenne fest in den Händen, aber legen Sie Ihre Finger nicht auf den Magnetfuß. - Seite 12 Montageanleitung Anschlussbox für Anschluss eines Terminals vorbereiten WARNUNG Körperverletzung durch Stromschlag Wenn bei der Montage Spannung anliegt, kann es zu Körperverletzungen durch Stromschlag kommen. ◦ Trennen Sie die Spannungsversorgung von der Fahrzeugbatterie, bevor Sie an der Anschlussbox arbeiten. HINWEIS Schäden an der Fahrzeugelektrik Durch Vertauschen der Polarität der Kabeladern, kann es zu Schäden an der Fahrzeugelektrik kommen.
- Seite 13 Montageanleitung Anschlussbox für Anschluss eines Terminals vorbereiten 4. Führen Sie das Spannungsversorgungskabel durch die Öffnung. 5. Entfernen Sie die braune Kabelader aus dem linken Klemmblock. Benutzen Sie dafür einen Schraubendreher. 6. Isolieren Sie die entfernte braune Kabelader, weil diese unter Spannung steht. 7.
-
Seite 14: Anschlussbox Im Fahrzeug Befestigen
Montageanleitung Anschlussbox im Fahrzeug befestigen Anschlussbox im Fahrzeug befestigen So befestigen Sie die Anschlussbox im Fahrzeug: Sie haben die Anschlussbox für den Anschluss eines Terminals vorbereitet, falls Sie ein Terminal anschließen möchten. 1. Suchen Sie einen trockenen Ort in der Fahrzeugkabine. Achten Sie darauf, dass der Abstand zwischen Anschlussbox, GPS-Empfänger und Antenne nicht zu groß... -
Seite 15: Treiber Des Gps-Empfängers Auf Einem Terminal Aktivieren
Treiber des GPS-Empfängers auf einem Terminal aktivieren Je nachdem, wo Sie den GPS-Empfänger angeschlossen haben, müssen Sie ihn unterschiedlich aktivieren. Variante Treiber Über die serielle Schnittstelle des „AG-STAR, SMART-6L“ oder Terminals „GPS_STD“ Über den Lenkjobrechner TRACK- „PSR CAN“ Leader TOP Über den Lenkjobrechner TRACK-... -
Seite 16: Sim-Karte Einsetzen
Montageanleitung SIM-Karte einsetzen Wert Spur-zu-Spur- Absolute Ge- Anmerkung Genauigkeit nauigkeit RTK-Funk 2,5cm RTK-GSM 2,5cm TerraStar-C TerraStar-L 10cm 50cm Hinweise für GLIDE Wenn Sie ein Korrektursignal mit GLIDE gewählt haben, beachten Sie: ▪ Schalten Sie den GPS-Empfänger bei Straßenfahrten aus. ▪ Nach dem Start des Systems dauert es jedes Mal ca. 5 Minuten, bis das System funktionsbereit ist. - Seite 17 Montageanleitung SIM-Karte einsetzen eine hohe Verbindungsqualität erreichen. Möglicherweise können Sie durch einen Wechsel des Providers ein besseres GSM-Signal erzielen. Sie müssen eine SIM-Karte der Größe „Mini“ verwenden. HINWEIS Datenverlust Alle Daten, die sich vor der Arbeit mit dem Modem auf der SIM-Karte befinden, werden gelöscht.
- Seite 18 Montageanleitung SIM-Karte einsetzen 4. Stecken Sie die SIM-Karte ein. Beachten Sie dabei die korrekte Position der SIM-Karte. 5. Wenn Sie die SIM-Karte wieder entfernen möchten, drücken Sie sie ein Stück hinein. Dann wird die SIM-Karte ausgeworfen. 6. Schließen Sie die Öffnung. 7.
-
Seite 19: Konfiguration Des Modems
Konfiguration des Modems Konfiguration über ein Touch-Terminal Konfiguration des Modems Wenn Sie ein nicht konfiguriertes Modem haben, müssen Sie es konfigurieren, bevor Sie damit arbeiten können. Bei der Konfiguration werden die benötigten Daten auf der SIM-Karte gespeichert. Sie haben zwei Möglichkeiten das Modem zu konfigurieren: ▪... -
Seite 20: Konfiguration Mit Einer Sms
Konfiguration des Modems Konfiguration mit einer SMS Parameter Bedeutung Mögliche Eingabe Korrekturdatenservers. Port Port am Korrekturdatenserver. Portnummer NTRIP-Benutzer Name zur Identifizierung des Buchstaben und Zahlen. Achten Sie Kundenkontos vom Korrekturdienst. auf die Groß-/Kleinschreibung. NTRIP-Passwort Passwort zum Identifizierungsnamen. Buchstaben und Zahlen. Achten Sie auf die Groß-/Kleinschreibung. - Seite 21 Konfiguration des Modems Konfiguration mit einer SMS [Baudrate] [NTRIP-Benutzer] [APN] [NTRIP-Passwort] [Benutzer] MOUNT:[Mountpoint] [Passwort] SKIP-TABLE [URL/IP] NEED-GGA [Port] Die folgende Tabelle zeigt Ihnen, welche Bedeutung die Parameter haben: Parameter Bedeutung Mögliche Eingabe [Baudrate] Baudrate der seriellen Schnittstelle. „4K8“ (4800), „9K6“ (9600), „19K2“ (19200), „38K4“...
- Seite 22 Konfiguration des Modems Konfiguration mit einer SMS Parameter Bedeutung Mögliche Eingabe SKIP-TABLE Unterbindet den Download der „SKIP-TABLE“. Sourcetable, nur sinnvoll, wenn auch (optionaler Parameter) „MOUNT:[Mountpoint]“ verwendet wird. NEED-GGA Modem übermittelt regelmäßig eine GGA- „NEED-GGA“. Nachricht mit der aktuellen Position. Ist (optionaler Parameter) nötig, wenn der Korrekturdienst mit dem VRS-Konzept arbeitet und eine GGA-...
-
Seite 23: Während Der Arbeit
Während der Arbeit Status des Modems an der LED-Leuchte erkennen Während der Arbeit Status des Modems an der LED-Leuchte erkennen Folgende Status sind möglich: Status Hinweis Ausgeschaltet Einschalten, durch Verbinden mit Spannungsquelle SIM-Karte fehlt Durchgehendes Leuchten SIM-Karte einstecken Initialisierung Wechsel von durchgehendem Modem wählt sich ins GSM- Leuchten in langsames Netz ein. - Seite 24 Während der Arbeit Status des Modems über SMS abfragen Kommando Ausgabewert Konfigurationsparameter NTRIP,LIST Liste von Basisstationen in 140km Umgebung GPRS,STATUS APN, Benutzer, Passwort, Mobilfunkprovider, empfangene Bytes, gesendete Bytes, Signalqualität (minimal 3) NMEA,LIST Typ empfangener GGA-Nachrichten NMEA,FIX Letzte bekannte GGA-Position 3030248901-02...
-
Seite 25: Technische Daten
Technische Daten Technische Daten GPS-Empfänger SMART-6L Betriebsspannung 8 – 36V DC Stromaufnahme 241mA bei 12V DC Leistungsaufnahme 2,9W GPS-Standard NMEA 0183 Protokolle GPGGA, GPVTG, GPGSA, GPZDA, GPRMC Übertragungsrate 19200-115200 Baud Datenbits Parität nein Stoppbits Flusssteuerung Keine GSM-Modem Betriebstemperatur -20 - +60 °C Lagertemperatur -40 - +85 °C... - Seite 26 Technische Daten Stromspitzen bis 1,6A möglich Band 850/900/1800/1900 MHz Datenkommunikation GPRS Klasse 10 3030248901-02...
-
Seite 27: Zubehörliste
3130247606 DGPS/GLONASS-Empfänger SMART-6L ohne Anschlusskabel zum Terminal Komplettpakete GPS-Empfänger mit weiteren Komponenten Artikelnummer Artikelbezeichnung 3030248901 DGPS/GLONASS-Empfänger SMART-6L mit GSM-Modem, GSM-Antenne und RTK- Freischaltung 30302489 DGPS/GLONASS-Empfänger SMART-6L mit Funkmodem VHF (135-174 MHz), Mobilantenne VHF und RTK-Freischaltung 3030248900 DGPS/GLONASS-Empfänger SMART-6L mit Funkmodem UHF (403-473 MHz), Mobilantenne UHF und RTK-Freischaltung Nachrüstung... - Seite 28 Doppelantenne-Upgrade-Kit mit DGPS/GLONASS-Empfänger SMART-6L, Verteilerbox und Dachhalter für 2 GPS-Empfänger 3030247607 DGPS/GLONASS-Empfänger SMART-6L für Doppelantennensystem 3130248960 Dachhalter für 2 GPS-Empfänger mit Befestigungsmaterial 3130248920 Verteilerbox für 2 GPS-Empfänger 3030248961 Freischaltung für DGPS/GLONASS-Empfänger SMART-6L für Doppelantennensystem 3130264341 Freischaltung der ECU-S1 für extrem niedrige Geschwindigkeit 3030248901-02...
