Inhaltszusammenfassung für Fnirsi SWM-10

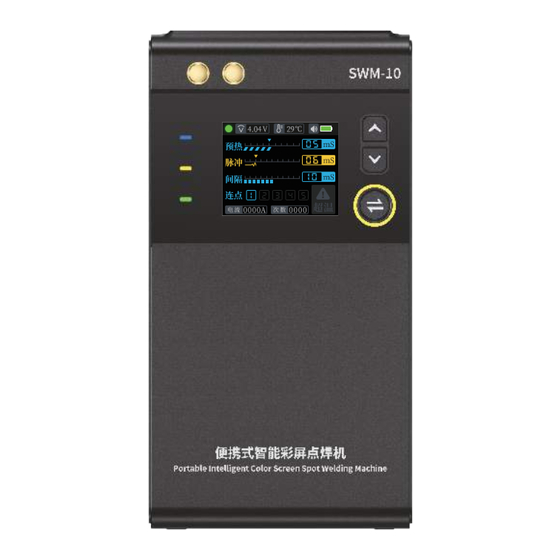

- Seite 1 SWM-10 便携式智能彩屏点焊机 Portable intelligent color screen spot welding machine...
- Seite 2 CATALOG...
- Seite 3 ●When there is any quality problem with the device or you have questions about the use of the it, you can contact FNIRSI online customer service or manufacturer, we will solve it for you in the first time.
- Seite 4 ●The soldering pen is easy to produce black oxide after using for many times, please use it after polishing with sandpaper. 3.Product introduction The portable handheld spot welding machine is an efficient, convenient and easy-to-carry spot welding tool. Double pulse spot welding technology is adopted to make the welding more stable and firm, and it also has the function of power bank.
- Seite 5 4.Interface introduction Battery voltage Volume Temperature Battery power Welding status Preheat time Pulse time Interval time Connect Over temperature times low voltage/ short circuit warning Welding current Total number of welding times since starting up Discharge voltage/ Charging voltage/ current/power current/power Battery power...
- Seite 6 5.Operation instructions Preheat Pulse: Briefly heats the electrode to a predetermined temperature before spot welding. (2ms is the best by default.) Main pulse: During the spot welding process, the equipment will output a short high-energy pulse to generate enough welding heat, and at the same time avoid overheating of the electrode and excessive current to cause the material to burn through or melt.
- Seite 7 7.Indicator light description LED light 1: The charging treasure discharges, it is always on when the battery is full, and flashes when the battery is low. LED light 2： When the two soldering pens are placed on the welding object, it will be on, and it will be off...
- Seite 8 10.Contact us Any FNIRSI' users with any questions who comes to contact us will have our promise to get a satisfactory solution + an Extra 6-Month warranty to thanks for your support! By the way, We have created an interesting community, welcome to contact FNIRSI staff...
- Seite 9 下载用户手册&应用软件 Download User manual&APP&Software...
- Seite 10 SWM-10 SWM-10 Tragbares Akku-Punktschweißgerät Tragbares Punktschweißgerät mit Farbbildschirm intelligentes...
- Seite 11 INHALT Hinweise für Benutzer Vorsichtsmaßnahmen Vorsichtsmaßnahmen Produktbeschreibung Benutzeroberfläche Bedienungsanleitung Tastenfunktionen Anzeigeleuchten Parameter Wartungshinweise Kontaktieren Sie uns...
- Seite 12 Gesetzen und Vorschriften. • Wenn es ein Qualitätsproblem mit dem Gerät gibt oder Sie Fragen zu dessen Verwendung haben, können Sie sich an den Online-Kundendienst von FNIRSI oder den Hersteller wenden. Wir werden das Problem umgehend für Sie lösen. 1.Vorsichtsmaßnahmen •...
- Seite 13 3.Produktbeschreibung Das tragbare Handpunktschweißgerät ist ein effizientes, praktisches und leicht zu transportierendes Punktschweißgerät. Um das Schweißen stabiler und fester zu machen wird die Doppelimpuls-Punktschweißtechnologie eingesetzt und es hat auch die Funktion einer Powerbank. Laden und Entladen (Typ C laden, USB A entladen) Einschalttaste Reset Lötstift-...
- Seite 14 4. Benutzeroberfläche Batteriespannung Lautstärke Temperatur Schweiß- Batterieleistung status Aufheizzeit Pulsdauer Intervallänge Übertemperatur-, Anzahl der Niederspannungs-/ Verbindungen Kurzschlusswarnung Schweißstrom Gesamtzahl der Schweiß- vorgänge seit Inbetriebnahme Ladespannung/ Entladespannung/ Strom/Leistung Strom/Leistung Batterieleistung...
- Seite 15 5.Bedienungsanleitung Vorheizimpuls: Erhitzt die Elektrode vor dem Punktschweißen kurz auf eine vorbestimmte Temperatur. (2 ms sind standardmäßig am besten.) Hauptimpuls: Während des Punktschweißvorgangs gibt das Gerät einen kurzen Hochenergieimpuls aus, um genügend Schweißwärme zu erzeugen und gleichzeitig eine Überhitzung der Elektrode und übermäßigen Strom zu vermeiden, die zum Durchbrennen oder Schmelzen des Materials führen könnten.
- Seite 16 7.Anzeigeleuchten LED-Leuchte 1: Die Powerbank entlädt, sie leuchtet immer wenn der Akku voll ist und blinkt, wenn der Akku fast leer ist. LED-Leuchte 2: Wenn die beiden Löt- stifte auf dem Schweiß- objekt platziert werden, ist es eingeschaltet und ausgeschaltet, wenn sie nicht da sind.
- Seite 17 Entsorgen Sie dieses Produkt nicht zusammen mit dem Hausmüll. Entsorgen Sie ausrangierte Geräte oder Komponenten strikt gemäß den örtlichen Vorschriften. 10.Kontaktieren Sie uns Alle FNIRSI-Benutzer, die sich mit Fragen an uns wenden, erhalten unser Versprechen, eine zufriedenstellende Lösung zu erhalten + eine zusätzliche 6-monatige Garantie als Dankeschön für Ihre Unterstützung! Übrigens haben wir eine interessante Community erstellt.
