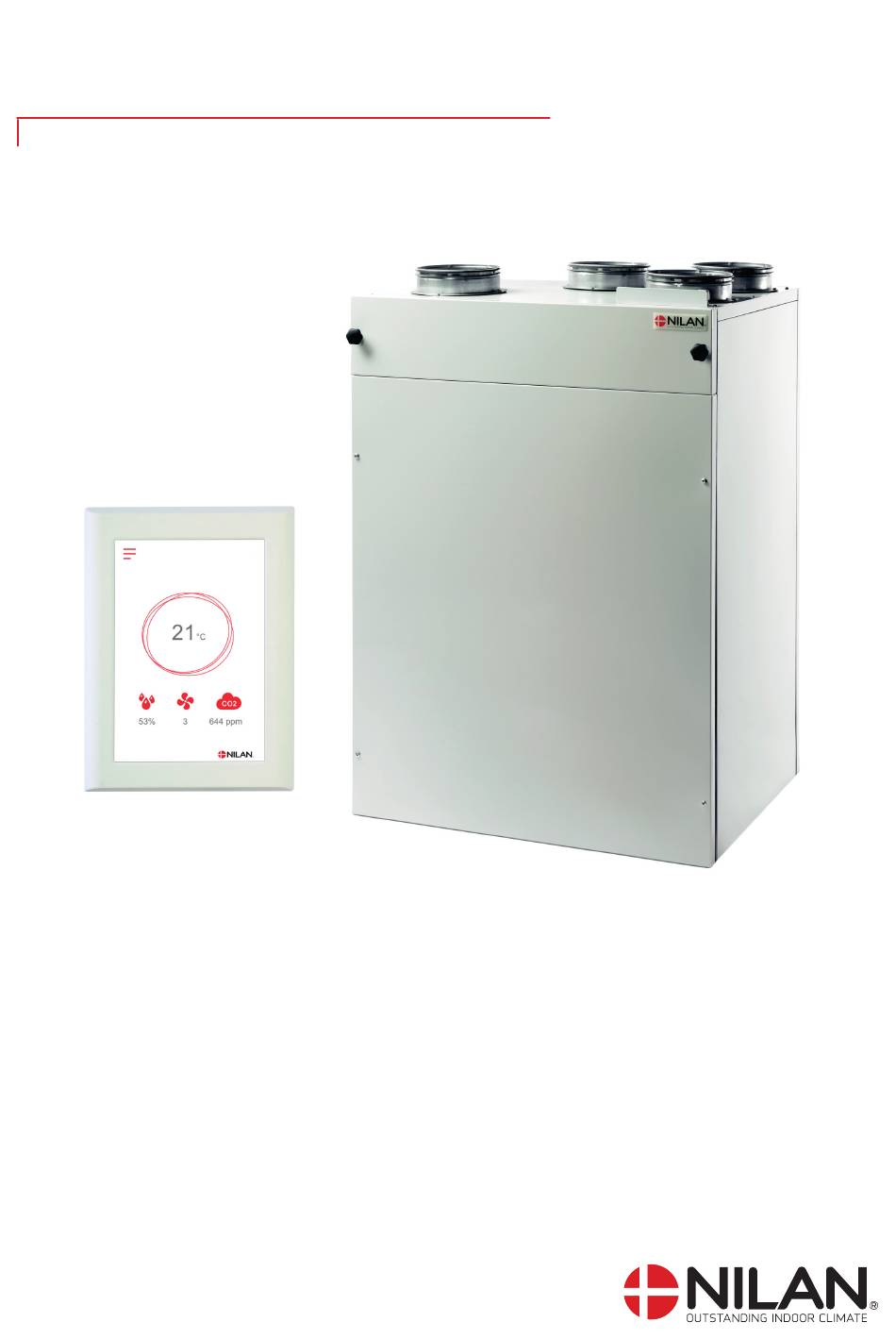

- Seite 1 BEDIENUNGSANLEITUNG CTS602 LIGHT BY NILAN Comfort CT500 / Comfort CT500 Polar Version 5.21 - 12.08.2024 B24 Comfort CT500_DE...
-
Seite 2: Inhaltsverzeichnis
Lüftungsstufe ........................................14 Alarm ..........................................15 Daten anzeigen ......................................15 Datum/Zeit ........................................16 Wochenprogramm ......................................16 Nachheizregister ......................................17 Feuchtigkeitsregelung ....................................17 Steuerung .......................................18 Luftwechsel ........................................19 Filteralarm ........................................19 Temperaturregulierung ....................................20 Sprache ...........................................20 Alarmliste Comfort ..........................................21 Alarmliste ........................................21 Produktdaten EU/EC Declaration of Conformity ...................................25 Ecodesign daten Comfort CT500 ................................26... - Seite 3 Entsorgung Die Umwelt - ein Teil der Lösung ..................................27 Lüftungsgerät .......................................27 Entsorgung ........................................27...
-
Seite 4: Allgemeine Informationen
• Bedienungsanleitung • Schaltplan Die Anleitungen fi nden Sie unter: www.nilan.de. Bei weiteren Fragen zur Montage und zum Betrieb des Gerätes wenden Sie sich bitte an Ihren Nilan Fachhändler. Eine Fachhänd- ler-Übersicht fi nden Sie unter www.nilan.de. ACHTUNG Das Gerät ist unmittelbar nach Installation und Anschluss an das Kanalsystem in Betrieb zu nehmen. -
Seite 5: Typenschild
Nilans Typeschild befi ndet sich auf der Oberseite des Lüftungsgeräts. ACHTUNG Wenn Sie sich bei Fragen zum Produkt an Nilan wenden, ist es wichtig, den Namen und die Seriennummer des Lüftungsgeräts anzugeben. Aus dieser Informationen hat die Serviceabteilung alle Informationen über das Gerät, und kann damit Fragen beantworten z.B. -
Seite 6: Bedienungspanel
Bedienungspanel Funktionen der Bedienungspanel Startbildschirm Elemente Frontelemente Die Front des HMI-Panels zeigt die vom Benutzer meist genutzten Informationen und gibt die Einstellungsoptionen an, die der Nutzer am meisten verwendet. Zeigt die aktuelle Raumtemperatur im Haus an, gemes- sen anhand der Abluft. Zeigt die aktuelle Lüftungsstufe an. -
Seite 7: Startbildschirm Einstellungsmöglichkeiten
Startbildschirm Einstellungsmöglichkeiten Startbildschirm Einstellungsmöglichkeiten Die Einstellungsmöglichkeiten, die der Benutzer im Alltag benötigt, werden auf der Frontseite des Panels eingestellt. Durch Drücken auf die aktuelle Ventilatorstufe wird die Durch Drücken auf aktuelle Raumtemperatur wird die gewünschte Ventilatorstufe angezeigt. gewünschte Raumtemperatur angezeigt. Die gewünschte Ventilatorstufe kann durch Drücken auf Pfeil Die gewünschte Raumtemperatur kann durch Drücken auf nach oben oder Pfeil nach unten geändert werden und mit... -
Seite 8: Warnhinweise Und Alarme
Warnhinweise und Alarme Warnhinweise und Alarme Wenn ein Fehler im Gerät auftritt, er- Wenn auf das Symbol gedrückt wird, Wenn das Problem gelöst worden ist, scheint entweder ein Warnhinweis oder erscheint eine kurze Beschreibung des lässt sich der Alarm durch Drücken auf ein Alarm. -
Seite 9: Service Und Wartung
Allgemeines Ein Lüftungsgerät von Nilan hat eine lange Lebensdauer, wenn es gründlich instandgehalten und gewartet wird. Ein Lüftungs- gerät wird im Alltag oft versteckt gehalten und daher leicht vergessen. Doch so wie es bei dem eigenen PKW der Fall ist, ist auch hier ein regelmäßiger Service wichtig, um den Betrieb zu gewährleisten. -
Seite 10: Der Filterwechsel In Bildern
Der Filterwechsel in Bildern Der Filterwechsel in Bildern 1. Das Gerät muss auf der Bedienungspanel unter 2. Die Rändelschrauben an der oberen Tür werden “Betrieb” im Hauptmenü ausgeschaltet werden, bevor gelöst und die Tür wird herausgehoben. die Tür geöffnet wird. 3. -
Seite 11: Der Pollenfilterwechsel In Bildern
Der Pollenfilterwechsel in Bildern Abbildung des Kassettenfi lterwechsels 1. Das Gerät muss auf der Bedienungspanel unter 2. Die Rändelschrauben an der oberen Tür werden “Betrieb” im Hauptmenü ausgeschaltet werden, bevor gelöst und die Tür wird herausgehoben. die Tür geöffnet wird. 3. -
Seite 12: Jährliche Wartung
Jährliche Wartung Gewöhnliche Reinigung Gewöhnliche Reinigung Es ist zweckmäßig, das Lüftungsgerät einmal jährlich von innen zu reinigen. Durch die Filter kann Staub eindringen, der sich z.B. mit der Feuchtigkeit der Abluft mischen kann. WARNUNG Das Lüftungsgerät im Bedienungspanel stoppen und die Stromzufuhr zum Lüftungsgerät ausschalten, bevor die Frontklappe zum Gerät geöffnet wird. -
Seite 13: Wärmetauscher
Wärmetauscher Wärmetauscher Der zentrale Teil des Lüftungsgeräts ist der Gegenstromwärmetauscher, der die kalte Außenluft durch die Energie der warmen Abluft erwärmt. Um die hohe Wärmerückgewinnung aufrechtzuerhalten, ist es wichtig, dass er nicht durch Schmutz verstopft ist. Erfahrungsgemäß ist es nicht nötig, den Wärmetauscher zu entnehmen und jährlich zu reinigen. Doch wenn er sehr verschmutzt ist, sollte man ihn entnehmen und reinigen. -
Seite 14: Benutzereinstellungen
Benutzereinstellungen Einstellung des Lüftungsgeräts Lüftungsgeräts abschalten Lüftungsgeräts abschalten Entsteht der Bedarf die Türen des Lüftungsgerätes, in Verbindung mit Service oder Filterwechsel zu öffnen, muss das Gerät vorher abgeschaltet werden. Dies können Sie unter dem Menüpunkt „Betrieb“ tun. Wenn das Lüftungsgerät ausgeschaltet ist, wird dieses Symbol in der oberen rechten Ecke der Vorderseite des Bedienungspanel angezeigt. -
Seite 15: Alarm
Alarm Alarm Warnhinweise und Alarme können im Menüpunkt “Alarm” abgelesen werden. Dort ist es auch möglich, sie zurückzusetzen, wenn das Problem behoben worden ist. Das Alarm-Symbol wird im Falle eines aktiven Alarms oder Warnhinweises oben rechts auf dem Bedienungspanel angezeigt. >... -
Seite 16: Datum/Zeit
Datum/Zeit Datum/Zeit Es ist wichtig, Datum und Uhrzeit korrekt einzustellen, um Fehler bei einer Fehlermeldung besser lokalisieren zu können. Bei der Protokollierung der Daten ist es wichtig, den Verlauf verfolgen zu können. Die Uhrzeit wird im Einstellungsmenü eingestellt. > Datum/Zeit >... -
Seite 17: Nachheizregister
Nachheizregister Nachheizregister Dieser Menüpunkt ist nur dann sichtbar, wenn ein Strom- oder Wassernachheizregister installiert wurde, und es unter Service- einstellungen aktiviert wurde. ACHTUNG Ein Nachheizregister ist nicht Standard, kann aber als Zubehör zugekauft werden, und kann auch nach Wunsch nachträglich montiert werden. Möchten Sie die Zulufttemperatur steuern, muss ein Nachheizregister installiert werden. -
Seite 18: Co 2 Steuerung
Steuerung Steuerung Dieser Menüpunkt ist nur sichtbar, wenn ein CO -Sensor installiert ist und die Funktion unter Serviceeinstellungen ausgewählt ist. ACHTUNG -Sensor ist nicht Standard, kann jedoch als Zubehör erworben werden. Ist die Personenbelastung sehr unterschiedlich, empfi ehlt es sich, die Lüftung entsprechend dem CO -Gehalt in der Abluft zu regeln. -
Seite 19: Luftwechsel
Luftwechsel Luftwechsel Niedrige Feuchtigkeit in der Wohnung kann vorbeugt werden, indem die Lüftung bei niedriger Außentemperatur reduziert wird. Die Funktion ist u.a. in Länder mit viel Frost sowie in den Bergen, wo die Außenluft sehr trocken ist, nützlich. > Luftwechsel >... -
Seite 20: Temperaturregulierung
Temperaturregulierung Temperatureregelung Ist kein Nachheizregister installiert, werden die Einstellungen genutzt, um die Bypass-Klappe zu steuern. Soll die Zulufttemperatur geregelt werden und zur Beheizung des Hauses beitragen, ist die Montage eines Nachheizregisters notwendig. Durch ein Nachheizregister kann man die Temperatur der Zuluft unabhängig von der Außentemperatur regeln. Es kann ein externes Nachheizregister im Zuluftkanal montiert werden. -
Seite 21: Alarmliste
Alarmliste Comfort Geräte Comfort Alarmliste Alarmliste Die Liste unten gilt für Lüftungsgeräte mit CTS602Light, CTS602 HMI und CTS602i Steuerung. Die Ereignisse sind in folgende Kate- gorien unterteilt: Der Betrieb wird fortgesetzt, es ist jedoch ein Vorfall aufgetreten, dessen man sich bewusst sein Warnhinweis sollte. - Seite 22 OVERTEMP Überhitzungsschutz EK: Prüfen Sie, ob die Umwälzpumpe funktioniert. Überhitzungsschutz des Elektrokessels Prüfen Sie, dass die Zirkulation der Zentral- (Tmax+10 °C) heizung nicht blockiert ist, z. B. aufgrund eines geschlossenen Kugelhahns, oder weil alle Reg- ler der Fußbodenheizung geschlossen sind. Prüfen Sie den Druck in der Zentralheizung - am besten 1-2 Bar.
- Seite 23 ktioniert. T WATER Fehler Warmwassertemp.: Kundendienst kontaktieren. Erwärmung des Warmwassers nicht möglich. entral- und eines T HEAT Fehler Zentralheiz.-temp.: Kundendienst kontaktieren. alle Reg- Zentralheizung Temperaturfehler. n sind. 27-60 TxSHORT/ Tx kurzgeschlossen/abgebrochen: Notieren Sie den fehlerhaften Fühler, Tx, und eizung - OPEN Einer der Temperaturfühler wurde entwe- wenden Sie sich an den Kundendienst.
- Seite 24 Prüfen Sie die Überhitzung der Thermoventile. Rauchmelder: Wenn es in der Wohnung keinen Rauch oder NIL-139: Feuer gab: Über ein Servicemenü kann DI8 für Feuerther- Prüfen Sie den Rauchmelder (kein Nilan-Produkt). mostat oder Rauchmelder konfi guriert werden. Dieser Alarm wird anstelle des FIRE-Alarms angezeigt.
-
Seite 25: Produktdaten
Produktdaten EU/EC Declaration of Conformity EU/EC Declaration of Conformity... -
Seite 26: Ecodesign Daten Comfort Ct500
Ecodesign daten Comfort CT500 Ecodesign daten Comfort CT500 Comfort CT 500 500 m ENERGIA · · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE ENERGI 2016 1254/2014 SEV* Klimazone Durchschnitt -39,6 kWh/(m SEV* Klimazone Kalt -77,2 kWh/(m SEV* Klimazone Warm -16,4 kWh/(m SEV*-Klasse Zwei-Wege Lüftungsgerät für Wohnungen... -
Seite 27: Entsorgung
Die Umwelt - ein Teil der Lösung Bei Nilan A/S nehmen wir unsere Verantwortung, die Umweltbelastung unserer Produkte zu vermindern, sehr ernst. Sowohl in der Fertigung, im Betrieb als auch in der abschließenden Entsorgung ziehen wir alle Umweltaspekte in Betracht. Wir stellen uns der Verantwortung, den Verbrauch an Ressourcen zu vermindern und arbeiten laufend an Verbesserungen unserer Produkte und unserer Fertigung, sodass die Umwelt möglichst wenig beeinfl... - Seite 28 Schweiz: Nilan Schweiz AG Schützenstrasse 33 CH-8902 Urdorf Tel: +41 44 736 50 00 info@nilan.ch www.nilan.ch Österreich: Nilan Lüftungssysteme Handels GmbH Betriebsstraße 1/2 A-2482 Münchendorf Tel: +43 (0) 2259/78 289 offi ce@nilan.at www.nilan.at Nilan A/S Nilanvej 2 8722 Hedensted Danmark Tlf.
