Inhaltszusammenfassung für Alphacool Apex Pro Skeleton Carbon

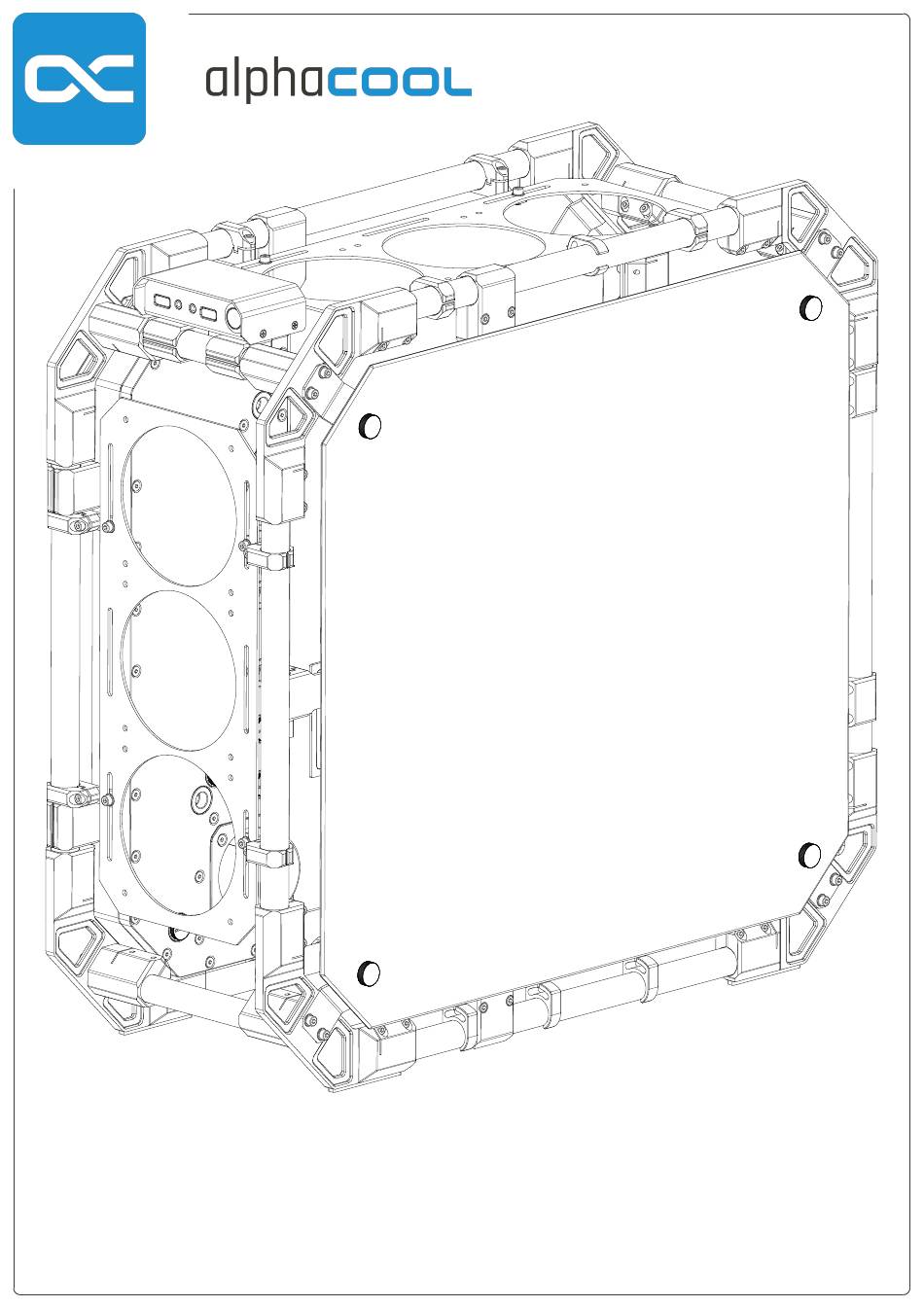

- Seite 1 Alphacool Apex Pro Skeleton Carbon Case...
- Seite 2 Table of Contents Inhaltsverzeichnis Table des matières Accessories Zubehör Accessoires Supported components Unterstützte Komponenten Composants pris en charge Remove the side panels Seitenteile abnehmen Retirer les panneaux latéraux Mount Radiators Radiatoren montieren Monter les radiateurs Install Motherboard Motherboard installieren Installation de la carte mère Install GPU vertical: Connect PCIe GPU vertikal installieren: PCIe Installer le GPU à...
- Seite 3 Pro. Pro am Gehäuse vormontiert. prémontés sur le boîtier uniquement dans le Pro. Not included with the Apex Pro Skeleton Nicht beim Apex Pro Skeleton Carbon Case Non inclus avec l'étui en carbone Apex Pro Carbon Case enthalten...
- Seite 4 Supported components Unterstützte Komponenten Composants pris en charge...
- Seite 5 Remove the side panels Seitenteile abnehmen Retirer les panneaux latéraux Only tighten by hand when closing! Beim Verschließen nur Handfest anziehen! Ne serrez qu'à la main lors de la fermeture !
- Seite 6 Mount Radiators Radiatoren montieren Monter les radiateurs Use screws supplied with the radiator. Mitgelieferte Schrauben des Radiators nutzen. Utiliser les vis fournies avec le radiateur.
- Seite 7 Install Motherboard Motherboard installieren Installation de la carte mère...
- Seite 8 Install GPU vertical: Connect PCIe extension GPU vertikal installieren: PCIe Installer le GPU à la verticale : Connecter le cable Verlängerungskabel anschließen câble d'extension PCIe...
- Seite 9 Assembly and disassembly of the cable Montage und Demontage des Kabelhalters Montage et démontage du porte-câble holder Remove the cable holder from the rear of the Kabelhalter Rückseite Retirez le support de câble de l'arrière de la motherboard mounting plate, for example to Motherboard-Montageplatte entfernen, plaque de montage de la carte mère, par...
- Seite 10 Installing the horizontal GPU mount Horizontale GPU-Halterung installieren Installation du support horizontal pour GPU Note page 9. Mount the bracket as shown in the Seite 9 beachten. Die Halterung wie in der Note page 9. Monter ensuite le support comme illustration.
- Seite 11 GPU horizontal installieren: Positionieren Installer le GPU à l'horizontale : Positionner Install GPU horizontal: Position and secure und sichern et sécuriser Use [B] screws or the screws supplied with the [B] Schrauben oder mitgelieferte Schrauben der Utiliser les vis [B] ou les vis fournies avec le GPU.
- Seite 12 Install Power Supply Unit (PSU) Netzteil (PSU) installieren Installer le bloc d'alimentation (PSU) Use the screws supplied with the PSU or [B] Mitgelieferte Schrauben des PSU nutzen oder Utiliser les vis fournies avec le PSU ou les vis screws. PSU can also be mounted rotated. [B] Schrauben.
- Seite 13 Front panel Front-Panel Panneau avant See the motherboard's manual for front panel Die Positionen und Pinbelegungen des Front- Voir le manuel de la carte mère pour connaître header locations and pin-outs. Panel-Headers sind Handbuch l'emplacement et le brochage de l'en-tête du Motherboards zu finden.
- Seite 14 Distro Plate Distro Plate Distro Plate...
- Seite 15 Distro Plate: Configuration inlet and outlet Distro Plate: Konfiguration Inlet und Outlet Distro Plate: Configuration entrée et sortie (OUT) leads from the Distro Plate to the (OUT) führt Distro Plate (OUT) va de la Distro Plate au composant. (IN) component. (IN) comes back...
- Seite 16 Distro Plate: Connect ARGB lighting Distro Plate: ARGB Beleuchtung anschließen Distro Plate: Connecter l'éclairage ARGB Distro Plate: Connection pump cable Distro Plate: Pumpenkabel anschließen Distro Plate: Connexion du câble de pompe [1] PWM control signal [2] Power connector [1] PWM-Steuersignal [2] Stromanschluss [1] Signal de contrôle PWM [2] Connecteur d'alimentation...
- Seite 17 Filling and ventilation Füllen und Entlüften Remplissage et ventilation...
- Seite 18 Distro Plate: Abmessungen in Millimeter Distro Plate: Dimensions en millimètre Distro Plate: Dimensions in millimeter (mm) (mm) (mm)
- Seite 19 Distro Plate: Abmessungen in Millimeter Distro Plate: Dimensions en millimètre Distro Plate: Dimensions in millimeter (mm) (mm) (mm)
- Seite 20 Need help? Alphacool International GmbH Support: +49 (0) 531 28874-0 Marienberger Str. 1 Fax: +49 (0) 531 28874 - 22 D-38122 Braunschweig E-Mail: info@alphacool.com Germany https://www.alphacool.com We care!
