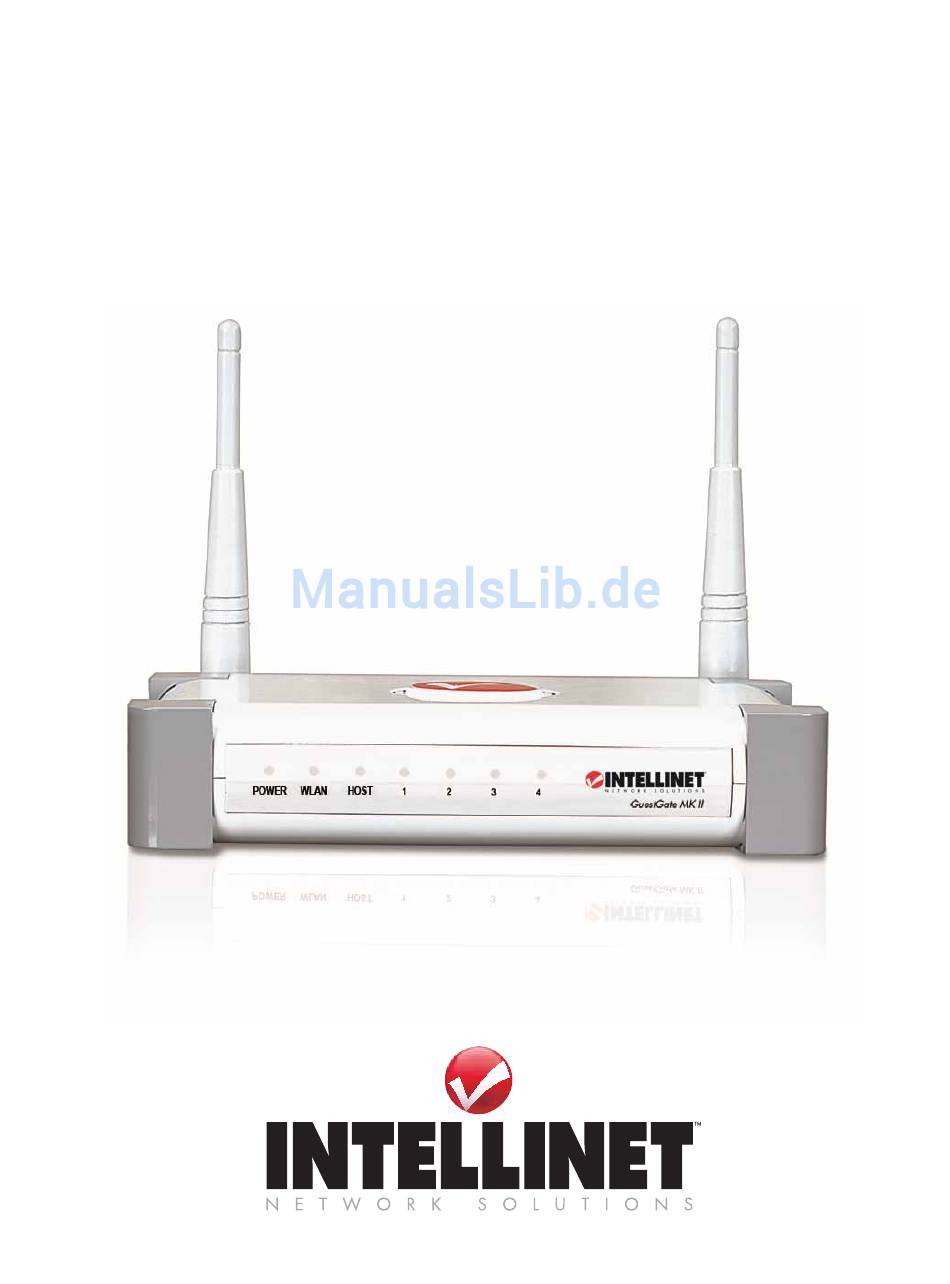

- Seite 1 ™ MK II UEST Wireless 300N Hotspot Gateway HANDBUCH MODELL 524827 INT-524827-UM-0810-02...
-
Seite 2: Sicherheits- Und Rechtshinweise
Sicherheits- und Rechtshinweise Dieses Gerät wurde geprüft und entspricht den Bestimmungen für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten angemessenen Schutz vor schädlichen Störungen beim Betrieb des Geräts in Gewerbegebieten. Beim Betrieb dieses Geräts in Wohngebieten sind Interferenzen wahrscheinlich. In diesem Fall muss der Nutzer die Interferenzen auf eigene Kosten beseitigen. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheits- und Rechtshinweise ............................2 INHALTSVERZEICHNIS ..............................3 EINLEITUNG ..................................4 Funktionsbeschreibung ............................... 4 Installationsbeispiele ................................6 GuestGate Basisfunktionen ..............................8 INSTALLATION ................................... 9 Empfohlene Einrichtung ..............................9 Erweiterte Einrichtung ..............................14 ... -
Seite 4: Einleitung
EINLEITUNG Herzlichen Glückwunsch zum Kauf des INTELLINET NETWORK SOLUTIONS ™ GuestGate MK II Hotspot Gateways. GuestGate verbindet Gäste mit Ihrem Netzwerk und beschränkt den Zugriff dabei auf das Internet (z. B. Web, E-Mail, Chat und ähnliche Anwendungen). So schützt GuestGate Ihr vorhandenes Netzwerk vor unbefugtem Zugriff durch angeschlossene Gastcomputer und schirmt diese, falls gewünscht, sogar... - Seite 5 GuestGate beseitigt diesen Schritt vollständig, indem es sich automatisch an die TCP/IP Einstellungen des Gastcomputers anpasst. Bandbreitenbegrenzung GuestGate lässt Sie festlegen, welcher Anteil Ihrer Internetbandbreite dem Gastnetzwerk zur Verfügung gestellt werden soll. Upload- und Download-Bandbreite können individuell konfiguriert werden. Layer 3 Client Isolation Funktion An öffentlichen Plätzen mit einem frei zugänglichen Wireless Access Point ist man oftmals um die Sicherheit besorgt.
-
Seite 6: Installationsbeispiele
Installationsbeispiele GuestGate in einer SOHO-Netzwerk-Umgebung (Kleinunternehmen und Homeoffice) Eine typische Netzwerkumgebung, in der der Internetzugang durch einen NAT-Router mit integrierter Firewall zur Verfügung gestellt wird. Modem / Router LAN / Gastgebernetzwerk GuestGate MK II Kabelloses Gastnetzwerk Kabelgebundenes Gastnetzwerk - 6 -... - Seite 7 GuestGate in einer SMB-Umgebung (kleine und mittlere Unternehmen) In größeren Netzwerken wird GuestGate mit einem beliebigen Switch verbunden, der sich hinter der/dem Firewall/Gateway/Router befindet. Firewall / Gateway LAN-Switche LAN / Gastgebernetzwerk Kabelloses GuestGate MK II Gastnetzwerk Kabelgebundenes Gastnetzwerk - 7 -...
-
Seite 8: Guestgate Basisfunktionen
GuestGate Basisfunktionen Ports GuestGate verfügt insgesamt über fünf 10/100 RJ-45 Ports. Über einen Port wird GuestGate mit dem Gastgeber-Netzwerk verbunden (Host Port), vier weitere Ports stehen zum Anschluss für Gastcomputer zur Verfügung (Guest Ports). An die Guest Ports können Hubs, Switche, Wireless Access Points, PCs oder Notebooks angeschlossen werden. -
Seite 9: Installation
INSTALLATION Empfohlene Einrichtung Diese Einrichtungsmethode setzt voraus, dass sich ein DHCP-Server, z. B. ein Router, in Ihrem Netzwerk befindet. 1. Verbindung mit dem Gastgeber-Netzwerk Verbinden Sie den HOST-Port des GuestGates über ein RJ-45-Netzwerkkabel mit einem freien RJ-45 Port in Ihrem vorhandenen Netzwerk (z.B. Ethernet Switch Port, Router Switch Port, etc.). - Seite 10 Starten Sie einen PC oder Laptop, der mit einem der Guest Ports verbunden ist. Öffnen Sie Ihren Webbrowser und eine Internetseite z. B. http://www.intellinet-network.com. Sie gelangen zunächst auf die GuestGate-Startseite/Willkommensseite. Klicken Sie auf “Weiter” und Sie werden auf die Webseite weitergeleitet, die Sie ursprünglich in der Adresszeile eingegeben haben.
- Seite 11 4. Zugriff auf das Administrator-Webinterface über das Gastgebernetzwerk A. Verbinden Sie den Router (DHCP-Server) in Ihrem Netzwerk und öffnen Sie das DHCP- Client-Log des Routers. Schließen Sie den Host-Port des GuestGates an einen der LAN- Ports Ihres Routers an und starten Sie das GuestGate-Gerät. Warten Sie ca. 30 Sekunden und aktualisieren Sie dann das DHCP-Client-Log des Routers.
- Seite 12 5. Änderung des Administratorpassworts Aus Sicherheitsgründen sollten Sie das Administratorpasswort von GuestGate ändern. Mit den folgenden Anweisungen können Sie das Passwort ändern. Klicken Sie auf “Geräteeinstellungen”. “ Geben Sie das aktuelle Passwort ein: 1234 Geben Sie ein neues Passwort ein (bis zu 20 Zeichen). Bestätigen Sie das neue Passwort.
- Seite 13 Setzen Sie ein Häkchen bei “Einstellungen speichern”. Setzen Sie ein Häkchen bei “GuestGate neu starten”. Der Neustart dauert etwa 25 Sekunden nach denen sie auf die die Login-Seite von GuestGate weitergeleitet werden. HINWEIS: Die Benutzeroberfläche ist so angelegt, dass Sie Änderungen in allen Konfigurationsfenstern vornehmen können, ohne jedes Mal individuell speichern zu müssen.
-
Seite 14: Erweiterte Einrichtung
Erweiterte Einrichtung Die Standardinstallation des GuestGates geht von der Annahme aus, dass sich ein DHCP- Server in Ihrem Netzwerk befindet. Falls dies nicht der Fall ist, können Sie das GuestGate auch manuell konfigurieren. Hierfür schalten Sie das GuestGate ein, ohne es mit dem Netzwerk zu verbinden. - Seite 15 Rechtsklicken Sie auf „LAN-Verbindung” und im Kontextmenü auf „Eigenschaften”. Im Fenster „Eigenschaften von LAN-Verbindung” markieren Sie „Internetprotokoll (TCP/IP)” und klicken Sie auf „Eigenschaften“. Im Fenster „Eigenschaften von Internetprotokoll (TCP/IP)” nehmen Sie folgende Einstellungen vor: - 15 -...
- Seite 16 Klicken Sie anschließend auf „OK”. Schließen das vorherige Fenster, indem Sie erneut auf „OK” klicken. Die TCP/IP-Einstellungen Ihres Systems sind nun mit GuestGate kompatibel. - 16 -...
- Seite 17 2. Mit GuestGate über einen Webbrowser verbinden Öffnen Sie Ihren Webbrowser und geben Sie als Adresse ein: http://192.168.2.1. Das Login-Fenster des Administrator-Webinterface erscheint. Geben Sie das Passwort 1234 ein und klicken Sie auf “Login”. HINWEIS: Wir empfehlen, das Administratorpasswort wie im vorherigen Kapitel beschrieben zu ändern. 3.
- Seite 18 Geben Sie in diesem Fenster die IP-Adresse, IP-Subnetzmaske, IP-Gateway (Internetverbindungsgateway, Router) und DNS-Server an. IP-Adresse: Eine freie IP-Adresse in Ihrem Netzwerk. Dies ist die IP-Adresse, die Sie GuestGate zuweisen. IP Netzmaske: Geben Sie dieselbe Netzmaske (oder Subnetzmaske) ein, die Sie in Ihrem Netzwerk verwenden.
-
Seite 19: Einstellungsoptionen
EINSTELLUNGSOPTIONEN Statusseite 1. Netzwerkinformationen: Basisinformationen über das Gastgebernetzwerk-Interface. 2. Geräteinformationen: Zeigen die aktuelle Firmwareversion, die Betriebszeit des Systems und Systemzeit. 3. Gerätestatus Zeigt den Status des Passwortschutzes (“deaktiviert” = kein Passwort benötigt) und den Status des Internetzugangs (“aktiviert” = Internetzugang ist aktiv). 4. -
Seite 20: Gast-Konfigurationsseite
Gast-Konfigurationsseite Diese Seite zeigt die Einstellungsoptionen für verbundene Gastcomputer 1. Gast-Konfiguration Option “Separates Netzwerk für jeden Benutzer” Ist diese Option aktiviert, weist GuestGate jedem verbundenen Gastcomputer ein zufällig generiertes Netzwerk zu. Diese Option sollte aktiviert sein, wenn Sie verhindern möchten, dass sich Gastcomputer gegenseitig „sehen“ und aufeinander zugreifen können. - Seite 21 3. Zugriffskontrolle: Wireless LAN Wireless LAN Ermöglicht die Aktivierung oder Deaktivierung der WLAN-Funktion von GuestGate. SSID Legen Sie den Namen des Wireless Netzwerks fest, z. B., “free wifi”, “gast wireless”, “hotelwifi”, etc. Wireless Modus Hier können Sie auswählen, welche Wireless Modi von GuestGate unterstützt werden.
- Seite 22 den gleichen Optionen wie bei der Download-Begrenzung. Vertrauenswürdige Ethernet-Adressen Möchten Sie einen Gastcomputer permanent authentifizieren, können Sie seine MAC- Adresse zur GuestGate-Konfiguration hinzufügen. Diesen Computern wird die “Willkommen”-Seite nicht mehr angezeigt. Geben Sie die MAC-Adresse des Computers wie oben beschrieben ein. Das Format lautet xx:xx:xx:xx:xx:xx. Klicken Sie auf „Hinzufügen”, um die MAC-Adressen zu speichern.
- Seite 23 5. Zugriffskontrolle: Start-/Willkommenseite Willkommensseite Hier aktivieren bzw. deaktivieren Sie die Willkommensseite für Gäste. (Standard = aktiviert). Ist die Willkommensseite deaktiviert, wird der Internetzugang automatisch gewährt. Es wird keine Willkommensseite angezeigt, auch wenn ein Gastpasswort vergeben ist. Globales Gastpasswort: Wenn Sie Ihre Gäste auffordern möchten, ein Passwort einzugeben, um Internetzugang zu erhalten, dann können Sie dieses hier festlegen.
-
Seite 24: Gastgeber-Konfigurationsseite
Gastgeber-Konfigurationsseite 1. Gastgebernetz-Konfiguration Einstellung “DHCP” GuestGate bezieht automatisch IP-Adresse, Netzmaske, Gateway und DNS-Server von dem DHCP-Server, üblicherweise ein Router, Ihres Netzwerks. Einstellung “statisch” In größeren Netzwerken kann eine manuelle Konfiguration der IP-Einstellungen notwendig sein. Wählen Sie “statisch” und geben Sie IP-Adresse, Netzmaske, Gateway IP-Adresse und DNS-Server manuell ein. - Seite 25 Möchten Sie bestimmte IP-Adressen, Domain-Namen oder ein ganzes Netzwerk sperren, können Sie diese hier eingeben. „Host-Adresse hinzufügen” wird verwendet, um Domain-Namen wie guestgate.com oder intellinet-network.com einzugeben. Geben Sie den Domain-Namen ein und klicken Sie auf „Host hinzufügen”. Wiederholen Sie diese Schritte, um weitere Domains zu sperren. „Netzwerkadresse hinzufügen”...
- Seite 26 Walled-Garden-Adressen Mit der Walled-Garden-Funktion können Sie einem nicht-authentifizierten Nutzer begrenzten Zugang auf interne und externe Webseiten erlauben. Die Adressen dieser Webseiten können Sie selbst festlegen und dieser Bereich wird dann Walled Garden genannt und jeder Nutzer hat auf diese Seiten Zugriff, ob dieser eingeloggt ist oder nicht.
- Seite 27 Die Walled-Garden-Funktion in Kombination mit einer individuellen Willkommensseite (siehe nächster Abschnitt) erlaubt Gästen Zugriff auf Webseiten Ihrer Wahl, ohne dass Sie dafür ein Passwort zur Verfügung stellen müssen. Die Startseite könnte folgendermaßen aussehen: Geben Sie die URLs und IP-Adressen in den Walled-Garden-Einstellungen ein. Auf diese können Ihre Gäste zugreifen, ohne dass sie dafür ein Passwort benötigen.
-
Seite 28: Konfiguration Der Willkommensseite
Konfiguration der Willkommensseite 1. Erste Anfänge an folgende URL umleiten: Wenn sich ein Gast zum ersten Mal mit GuestGate verbindet, kann GuestGate ihn zu einer Webseite Ihrer Wahl weiterleiten, z. B. Seiten mit Werbung oder Spezialangeboten. 2. Modus, um die Willkommensseite anzupassen: Sie können aus zwei Werten auswählen: “einfach”... - Seite 29 Willkommenstext Sie können den Standardtext einfach mit Ihrem eigenen überschreiben. GuestGate unterstützt HTML-Tags, um den Text zu formatieren. Unten sehen eine kleine Auswahl: <strong>bold text</strong> <font color = red>red text</font> <font color = #00ff00”>green text</font> <u>underlined text</u> <u><strong><font color = red>red bold underlined text</font></strong></u>...
-
Seite 30: Zeit /Planer-Konfiguration
Zeit /Planer-Konfiguration 1. Zeit Setup (Zeitzone und Häufigkeit der Aktualisierung) Wählen Sie die Zeitzone, in der Sie sich befinden. Im Feld darunter können Sie festlegen, wie häufig sich GuestGate mit der Internetzeit synchronisiert. 2. GuestGate neu starten Mit dieser Einstellung können Sie GuestGate einen täglichen Neustart durchführen lassen, zu einer Uhrzeit Ihrer Wahl. - Seite 31 3. Internet Zugangszeit Planer Sie können festlegen, ob Internetzugang ständig verfügbar ist oder nur zu bestimmten Zeiten, z. B. während der Geschäftszeiten. Einstellung “immer aktiv”: Internetzugang steht 24/7 zur Verfügung, ohne Einschränkungen. Einstellung „gemäß Zeitplan”: Mit dieser Option können Sie festlegen an welchen Tagen und zu welcher Uhrzeit Internetzugang zur Verfügung steht.
-
Seite 32: Geräte-Einstellungen
Geräte-Einstellungen Diese Seite ermöglicht das Ändern des Administratorpassworts, das Speichern und Wiederherstellen der Konfiguration sowie die Aktualisierung der Firmware. 1. Administrator-Passwort Um das Administrator-Passwort zu ändern, müssen Sie das alte und neue Passwort eingeben und das neue zusätzlich bestätigen, indem Sie es erneut eingeben. Klicken Sie auf „Passwort ändern”, um die Änderungen zu speichern. - Seite 33 Wählen Sie „Datei speichern”. Legen Sie den Zielordner fest, ändern Sie den Dateinamen „config.cgi” in „log.txt” um. Klicken Sie auf „Speichern”. Starten Sie MS Excel und öffnen Sie die Datei log.txt. Sie sehen daraufhin den Textkonvertierungs-Assistenten. Wählen Sie „Getrennt“ aus und klicken Sie auf „Weiter”. - 33 -...
-
Seite 34: Konfiguration
Wählen Sie „Tabstopp” aus und klicken Sie auf „Weiter”. Im nächsten Schritt können Sie den jeweiligen Spalten verschiedene Formate zuweisen. Empfohlene Werte für die Spalten “login date” und “logout date” sind “Datum TMJ”. Klicken Sie auf „Beenden”, woraufhin MS Excel die Log-Datei öffnet. 3. -
Seite 35: Firmware Aktualisieren
Siehe unteres Beispiel: Klicken Sie auf den Link "Click here for more information” und Sie werden auf Webseite mit Firmwareinformationen weitergeleitet. b) Überprüfen Sie den Download-Bereich auf www.intellinet-network.com Aktualisierungsvorgang: Öffnen Sie den Einstellungsbildschirm im Administratormenü. Klicken Sie auf “Browse” (Durchsuchen), um das neue Firmwarebild auszuwählen, z. B. - Seite 36 Hinweis: Der Aktualisierungsvorgang darf nicht unterbrochen werden! Ein Netzwerkverbindungsabbruch oder ein Absturz Ihres lokalen Computers während des Aktualisierungsvorgangs, kann das GuestGate dauerhaft Schaden nehmen. Idealerweise führen Sie die Aktualisierung innerhalb des lokalen Gastgebernetzwerks durch, wann immer dies möglich ist. Defekte die durch unsachgemäß durchgeführte Firmwareaktualisierungen verursacht wurden, sind von der Produktgarantie ausgeschlossen.
-
Seite 37: Exit-Bildschirm
Exit-Bildschirm Mit dieser Seite können Sie die neuen Einstellungen speichern. [x] Einstellungen speichern Alle Änderungen, die Sie an der Konfiguration (den Einstellungen) vornehmen, werden nur übernommen, wenn sie sie über dieses Kästchen speichern. Haben Sie in irgendeinem Bereich Änderungen vorgenommen und schließen den Browser, ohne diesen letzten Schritt durchgeführt zu haben, gehen alle Änderungen verloren. -
Seite 38: Fragen & Antworten
FRAGEN & ANTWORTEN 1. Q: Wie lautet die Standard-IP-Adresse des GuestGate? A: Die Standard-IP-Adresse lautet: 192.168.2.1 2. Q: Wie lautet das Standard-Administratorpasswort des GuestGate? A: Das Standardpasswort lautet: 1234 3. Q: Wie setze ich GuestGate auf die Werkseinstellungen zurück? A: Halten Sie die Reset-Taste auf der Rückseite des Geräts 5 Sekunden lang gedrückt, während sich GuestGate im laufenden Betrieb befindet. - Seite 39 9. Q: Kann ich HTML-Code für meine Willkommensseite nutzen? A: Ja. GuestGate schränkt Sie hier in keinster Weise ein. Sie können den HTML-Code direkt im Konfigurations-Feld der Willkommensseite einfügen. Im „erweiterten Modus” haben Sie Zugriff auf den vollständigen HTML-Quellcode. 10. Q: Ich habe Änderungen an der Willkommensseite im „erweiterten Modus” vorgenommen und nun funktioniert sie nicht mehr korrekt.
- Seite 40 14. Q: Die Wireless Signalreichweite von GuestGate reicht nicht aus. Wie kann ich die Abdeckung erhöhen? A: Sie können zusätzliche WLAN-Access-Points an die LAN-Ports von GuestGate anschließen oder zusätzliche Access Points als Repeater verwenden. Per Kabel angeschlossene, zusätzliche Access Points sind vorzuziehen. Sie bieten ein stabileres WLAN mit höherer Performance und sind einfacher zu konfigurieren.
- Seite 41 21. Q: Regelt die Bandbreitenbegrenzung die Bandbreite pro Computer oder die Bandbreite, die das GuestGate insgesamt zur Verfügung stellt? A: Die Bandbreitenbegrenzung reguliert die Bandbreite, die das GuestGate nutzen kann, egal wie viele Gäste sich mit dem Gerät verbunden haben. - 41 -...
-
Seite 42: Anhang
ANHANG Im Folgenden finden Sie eine Liste aller gängigen TCP/IP Service-Ports. Diese Ports können in der Gastgeber-Konfiguratiopn von GuestGate eingegeben werden, um den Zugriff auf bestimmte Dienste zu verweigern. Port-Nummer Service-Name / Beschreibung SSH (Secure Shell) Telnet SMTP (Ausgehende Mails, Sendmail Server Port) TFTP (Trivial File Transfer Protocol) Gopher Finger... -
