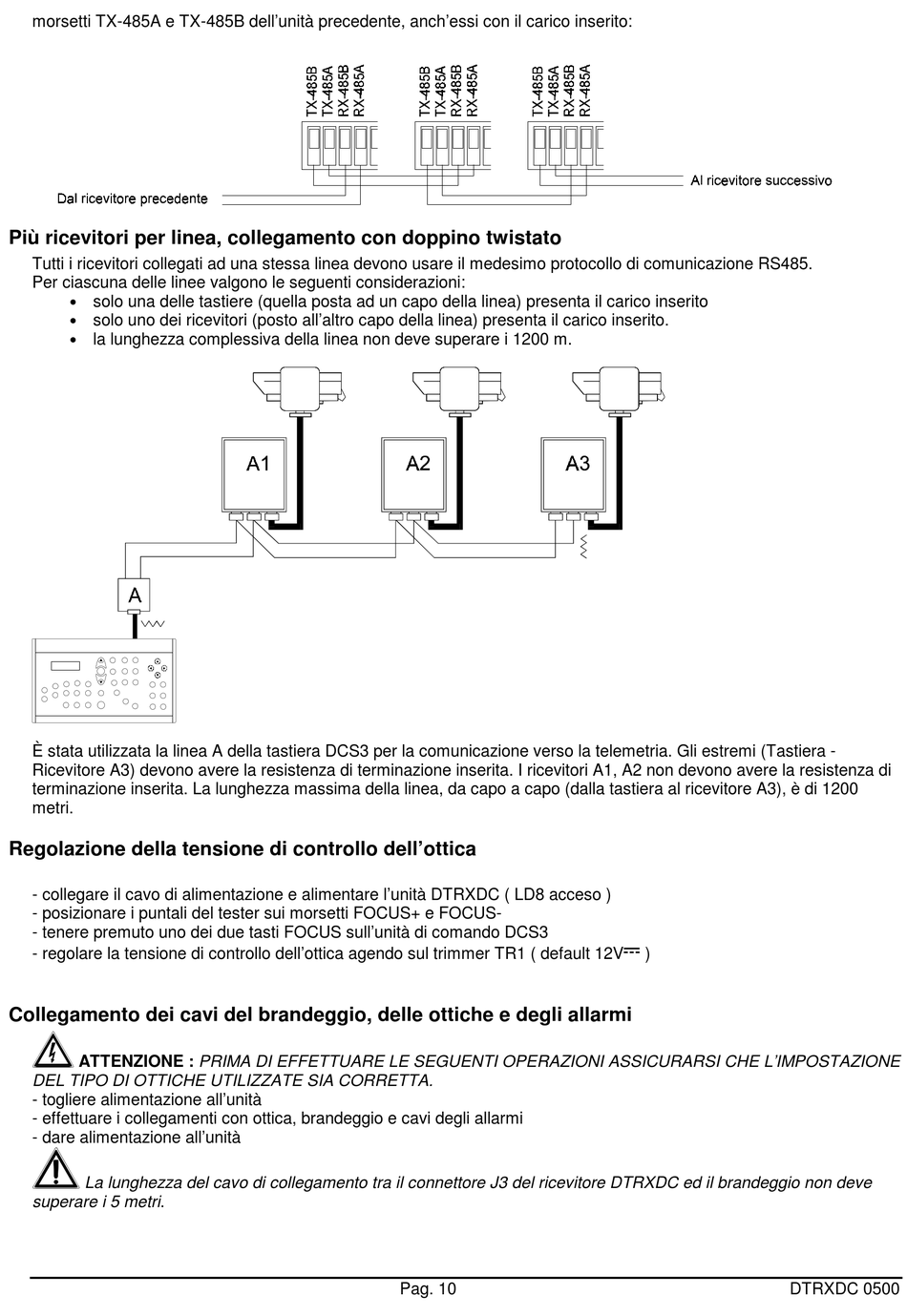

morsetti TX-485A e TX-485B dell'unità precedente, anch'essi con il carico inserito:
Più ricevitori per linea, collegamento con doppino twistato
Tutti i ricevitori collegati ad una stessa linea devono usare il medesimo protocollo di comunicazione RS485.
Per ciascuna delle linee valgono le seguenti considerazioni:
•
solo una delle tastiere (quella posta ad un capo della linea) presenta il carico inserito
•
solo uno dei ricevitori (posto all'altro capo della linea) presenta il carico inserito.
•
la lunghezza complessiva della linea non deve superare i 1200 m.
È stata utilizzata la linea A della tastiera DCS3 per la comunicazione verso la telemetria. Gli estremi (Tastiera -
Ricevitore A3) devono avere la resistenza di terminazione inserita. I ricevitori A1, A2 non devono avere la resistenza di
terminazione inserita. La lunghezza massima della linea, da capo a capo (dalla tastiera al ricevitore A3), è di 1200
metri.
Regolazione della tensione di controllo dell'ottica
- collegare il cavo di alimentazione e alimentare l'unità DTRXDC ( LD8 acceso )
- posizionare i puntali del tester sui morsetti FOCUS+ e FOCUS-
- tenere premuto uno dei due tasti FOCUS sull'unità di comando DCS3
- regolare la tensione di controllo dell'ottica agendo sul trimmer TR1 ( default 12V
Collegamento dei cavi del brandeggio, delle ottiche e degli allarmi
ATTENZIONE : PRIMA DI EFFETTUARE LE SEGUENTI OPERAZIONI ASSICURARSI CHE L'IMPOSTAZIONE
DEL TIPO DI OTTICHE UTILIZZATE SIA CORRETTA.
- togliere alimentazione all'unità
- effettuare i collegamenti con ottica, brandeggio e cavi degli allarmi
- dare alimentazione all'unità
La lunghezza del cavo di collegamento tra il connettore J3 del ricevitore DTRXDC ed il brandeggio non deve
superare i 5 metri .
Pag. 10
Ù
)
DTRXDC 0500
