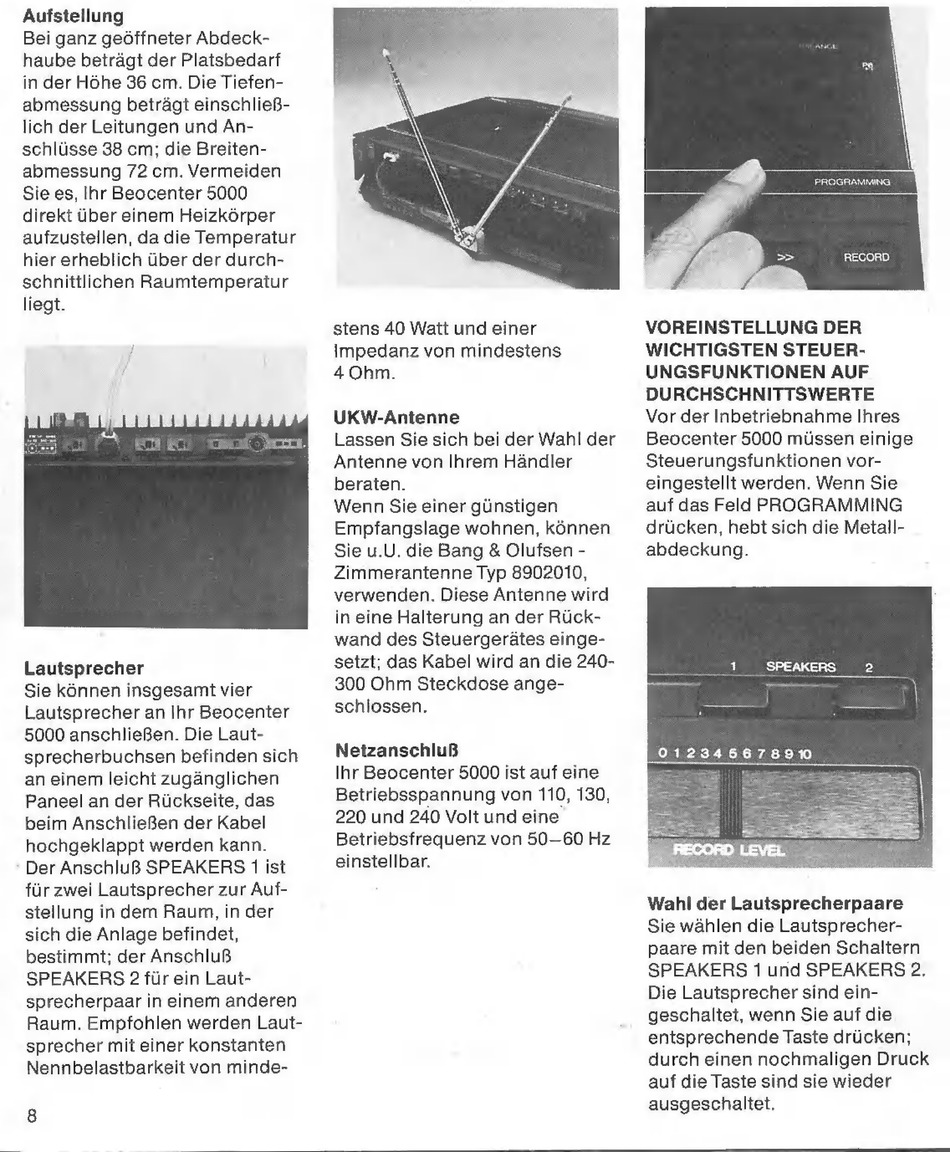

Aufstellung
Bei ganz geöffneter Abdeck-
haube beträgt der Platsbedarf
in der Höhe 36 cm. Die Tiefen-
abmessung beträgt einschließ-
lich der Leitungen und An-
schlüsse 38 cm; die Breiten-
abmessung 72 cm. Vermeiden
Sie es, Ihr Beocenter 5000
direkt über einem Heizkörper
aufzustellen, da die Temperatur
hier erheblich über der durch-
schnittlichen Raumtemperatur
liegt.
Lautsprecher
Sie können insgesamt vier
Lautsprecher an Ihr Beocenter
5000 anschließen. Die Laut-
sprecherbuchsen befinden sich
an einem leicht zugänglichen
Paneel an der Rückseite, das
beim Anschließen der Kabel
hochgeklappt werden kann.
Der Anschluß SPEAKERS 1 ist
für zwei Lautsprecher zur Auf-
stellung in dem Raum, in der
sich die Anlage befindet,
bestimmt; der Anschluß
SPEAKERS 2 für ein Laut-
sprecherpaar in einem anderen
Raum. Empfohlen werden Laut-
sprecher mit einer konstanten
Nennbelastbarkeit von minde-
stens 40 Watt und einer
Impedanz von mindestens
4 Ohm.
UKW-Antenne
Lassen Sie sich bei der Wahl der
Antenne von Ihrem Händler
beraten.
Wenn Sie einer günstigen
Empfangslage wohnen, können
Sie u.U. die Bang & Olufsen -
Zimmerantenne Typ 8902010,
verwenden. Diese Antenne wird
in eine Halterung an der Rück-
wand des Steuergerätes einge-
setzt; das Kabel wird an die 240-
300 Ohm Steckdose ange-
schlossen.
Netzanschluß
Ihr Beocenter 5000 ist auf eine
Betriebsspannung von 110, 130,
220 und 240 Volt und eine
Betriebsfrequenz von 50-60 Hz
einstellbar.
PROGRAMMING
VOREINSTELLUNG DER
WICHTIGSTEN STEUER-
UNGSFUNKTIONEN AUF
DURCHSCHNITTSWERTE
Vor der Inbetriebnahme Ihres
Beocenter 5000 müssen einige
Steuerungsfunktionen vor-
eingestellt werden. Wenn Sie
auf das Feld PROGRAMMING
drücken, hebt sich die Metall-
abdeckung.
Wahl der Lautsprecherpaare
Sie wählen die Lautsprecher-
paare mit den beiden Schaltern
SPEAKERS 1 und SPEAKERS 2.
Die Lautsprecher sind ein-
geschaltet, wenn Sie auf die
entsprechende
Taste drücken;
durch einen nochmaligen Druck
auf die Taste sind sie wieder
ausgeschaltet.
