Installation
- Öffnen Sie das Gehäuse und entfernen Sie den Streifen für die
Batterieaktivierung.

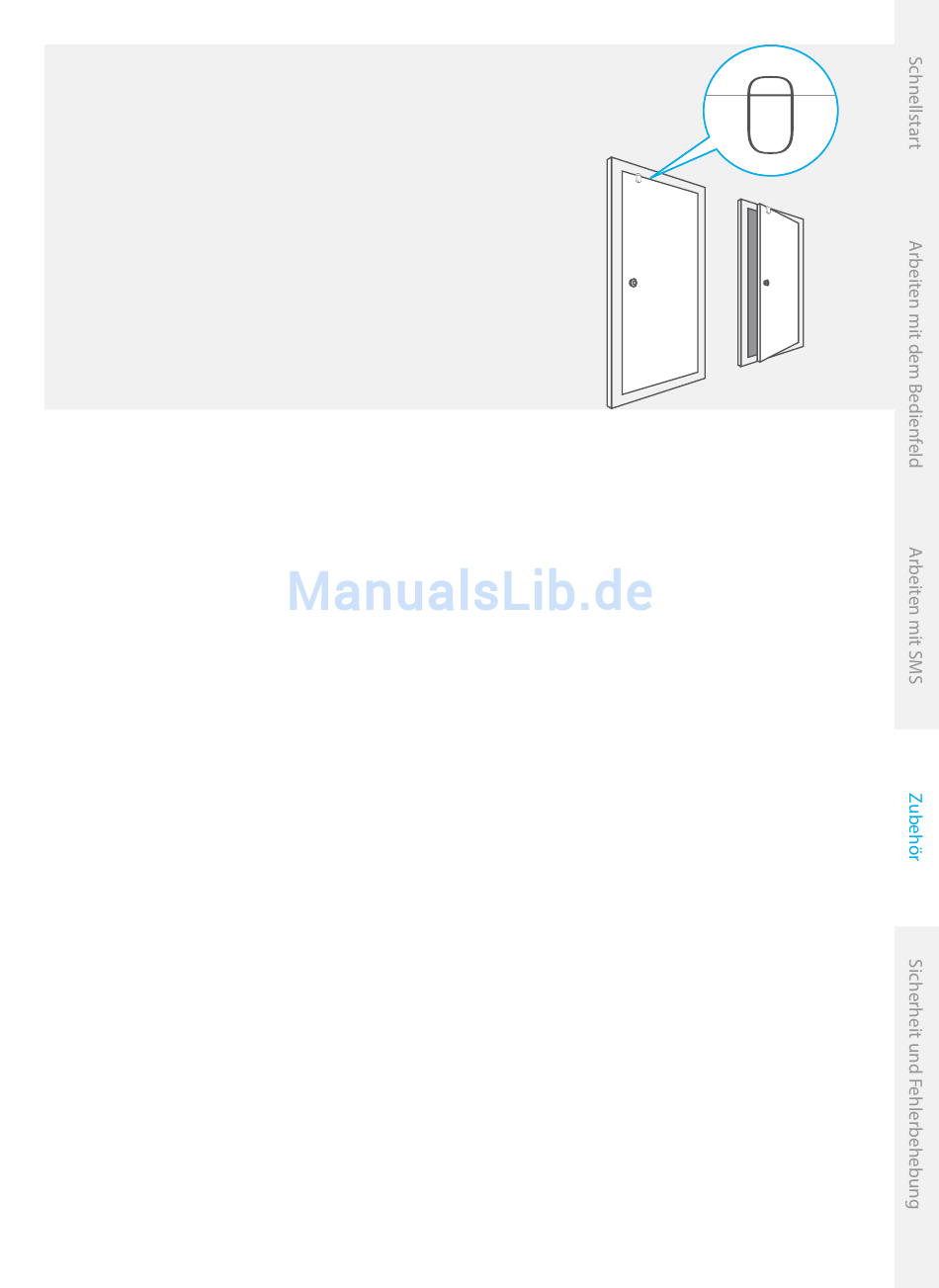

- Befestigen Sie den Sensor an der Tür und den Magneten am
Türrahmen.
- Der Magnet muss unbedingt über dem Sender platziert
werden.
- Montieren Sie den Magnet max. 1 cm vom Sender entfernt
und sichern Sie Sender und Magnet mit doppelseitigem
Klebeband oder Schrauben.
- Vermeiden Sie die Montage des Sensors in Bereichen mit
einer großen Menge von Metall oder Stromleitungen, wie z.
B. in Heizräumen oder Hauswirtschaftsraum.
Technische Daten
Stromversorgung
DC 12 V (A23 12 V-Batterie x 1)
Ruhestrom
≤ 30 uA
Alarmstrom
≤ 15 mA
Übertragungsbereich
≤ 80 m (in offenen Bereichen)
Radiofrequenz
433 MHz (±75 KHz)
Gehäusematerial
ABS-Kunststoff
Betriebsbedingungen
Temperatur: -10 °C~55 °C
Relative Luftfeuchtigkeit: ≤80 % (nicht kondensierend)
Senderabmessungen (LxBxH)
60 x 45 x 18 mm
Magnetabmessungen (LxBxH)
45 x 19 x 17,5 mm
