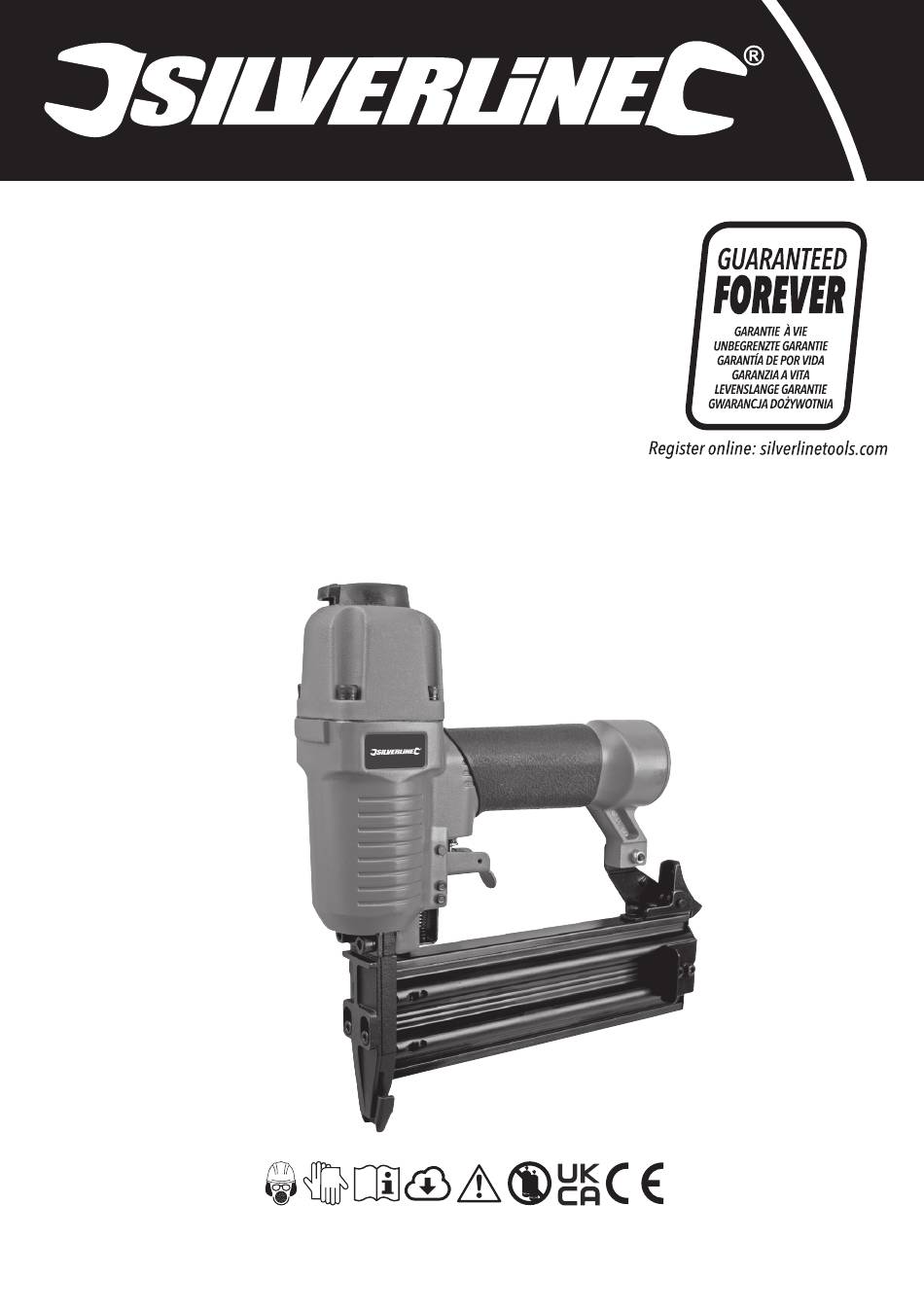

Silverline 868544 Bedienungsanleitung
Druckluft-stauchkopfnagler, 50 mm
Vorschau ausblenden
Andere Handbücher für 868544:
- Bedienungsanleitung (33 Seiten) ,
- Handbuch (10 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Air Brad Nailer 50mm 18 Gauge
FR Cloueuse pneumatique 50 mm
DE Druckluft-Stauchkopfnagler, 50 mm
ES Calavadora neumática 50 mm
IT Chiodatrice per chiodi senza testa 50 mm
NL Pneumatische spijkermachine, 50 mm
PL Gwoździarka pneumatyczna 50 mm
EE Pneumaatiline naelapüstol, 50 mm
LT Pneumatinis viniakalis, 50 mm
LV Pneimatiskais naglotājs/skavotājs, 50 mm
Version date: 08.03.24
silverlinetools.com
868544
XXXXXX
Werbung
Verwandte Anleitungen für Silverline 868544
Inhaltszusammenfassung für Silverline 868544
- Seite 2 Fig. I Head: 2mm (0.079") EQ-4 EN-6 1.25 x 1.05mm (0.050") (0.041") Europe Gauge:18...
- Seite 3 silverlinetools.com...
- Seite 4 Assembly Diagram IMPORTANT NOTE: The parts diagrams supplied in this manual are for reference only. The manufacturer makes no representation or warranty of any kind to the customer that he or she is qualified to make any repairs to the product, or carry out other assembly/disassembly procedures. The manufacturer expressly states that all repairs and part replacements must be undertaken only by a certified technician at an authorised Silverline service centre, and not by the customer. The customer assumes all risk and liability arising through his or her repairs to the original product, replacement of parts or other modification of the original product. Diagrams are for illustration purposes only. Silverline does not supply spare parts for this item. Schéma d'assemblage REMARQUE IMPORTANTE : les différentes pièces illustrées dans le schéma figurant dans ce manuel ne sont présentées qu’à titre de référence. Le fabricant n’offre ni implication ni garantie que ses clients puissent être qualifiés pour effectuer des réparations sur l’appareil, ou effectuer les opérations d’assemblage ou de désassemblage. Le fabricant stipule expressément que toute réparation et tout remplacement de pièces doivent être uniquement réalisés par un technicien qualifié dans un centre de réparation agréé Silverline, et non pas par le client. Le client assume l’intégralité des risques et des responsabilités de ses propres réparations, remplacements de pièces et modifications effectués sur le produit initial. Les schémas ne sont présentés qu’à titre d’illustration. Silverline ne fournit aucune pièce de rechange pour ce produit. Explosionszeichnung WICHTIGER HINWEIS: Die Teileübersichten und Explosionszeichnungen in dieser Betriebsanleitung sind unverbindlich und dienen lediglich als Referenz. Der Hersteller übernimmt bezüglich eigenmächtig durchgeführter Reparaturen und/oder anderer Montage-/Demontageverfahren am Werkzeug keinerlei Gewährleistung oder Garantie gegenüber dem/der Käufer(in). Der Hersteller weist ausdrücklich darauf hin, dass sämtliche Instandsetzungsarbeiten und der Austausch von Ersatzteilen ausschließlich von eine(r)m qualifizierten Techniker(in) bei einer von Silverline zugelassenen Reparaturwerkstatt und niemals vom Käufer selbst durchzuführen sind. Der/die Käufer(in) übernimmt sämtliche Risiken und jegliche Haftung im Zusammenhang mit eigenmächtig durchgeführten Reparaturen am Originalprodukt sowie dem Austausch von Teilen und anderen Modifizierungen des Originalprodukts. Die Explosionszeichnungen dienen nur zur Veranschaulichung. Für dieses Gerät sind keine Silverline-Ersatzteile lieferbar. Diagrama de montaje NOTA IMPORTANTE: Los diagramas incluidos en este manual se ofrecen únicamente como referencia. El fabricante no se hace responsable de los daños ocasionados por no seguir los procedimientos de montaje/ desmontaje indicados en este manual. El fabricante declara expresamente que todas la piezas deben de ser reemplazadas y reparadas únicamente en servicios técnicos Silverline autorizados. El usuario asume todo el riesgo y responsabilidad ocasionados por reparaciones y modificaciones del producto original realizadas únicamente por el mismo. Los diagramas incluidos en este manual se ofrecen únicamente como ilustración. Silverline no dispone de piezas de recambio para este producto. Schema di montaggio NOTA IMPORTANTE: Gli schemi delle parti forniti in questo manuale sono solo di riferimento. Il produttore non dichiara nè garantisce in nessun modo che il cliente sia qualificato per effettuare nessun tipo di riparazione al prodotto, o effettuare altre procedure di montaggio/smontaggio. Il produttore dichiara espressamente che tutte le riparazioni e le sostituzioni di parti devono essere effettuate solo da un tecnico certificato presso un centro di assistenza Silverline autorizzato e non dal cliente. Il cliente si assume tutti i rischi e le responsabilità derivanti dalle sue riparazioni del prodotto originale, dalla sostituzione di parti o da altre modifiche del prodotto originale. I diagrammi sono solo a scopo illustrativo. Silverline non fornisce pezzi di ricambio per questo articolo.
- Seite 7 English ....08 Français ....14 Deutsch ....20 Español ....26 Italiano ....32 Nederlands ..38 Polski ....44 Eesti ....50 Lietuvių ....54 Latviešu ....58 silverlinetools.com...
- Seite 20 Gewicht:............1,4 kg Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline-Produkten Umweltschutz ohne vorherige Ankündigung ändern.
- Seite 21 Druckluft-Stauchkopfnagler, 50 mm • Dieses Werkzeug darf nur von qualifizierten und in der Bedienung unterwiesenen Personen h) Bei der Verwendung mit Kunststoffen und anderen elektrisch nicht-leitfähigen Materialien installiert, eingestellt und benutzt werden. kann es zu elektrostatischer Aufladung kommen. Ergreifen Sie geeignete Maßnahmen, um dieses Risiko bei der Arbeit mit solchen Materialien zu verringern (z. B. Verwendung eines • Modifizieren Sie dieses Werkzeug in keinster Weise. Modifikationen können dazu führen, dass Erdungssystems). Schutzeinrichtungen nicht effektiv funktionieren, wodurch das Risiko für den Benutzer erhöht wird. i) Beachten Sie, dass bei der Verarbeitung bestimmter Materialien Brand- oder Explosionsgefahr besteht. Treffen Sie geeignete Vorsichtsmaßnahmen, um Gefahren zu reduzieren. Es liegt in der • Werfen Sie diese Sicherheitsanleitung nicht weg, sondern stellen Sie sie jedem Benutzer zur Verantwortung der Arbeitgeber, allen Nutzenden die Risiken deutlich machen. Verfügung. j) Gerät ausschalten/ Start-Stopp-Steuerung freigeben, wenn die Luft- / Stromversorgung • Benutzen Sie dieses Werkzeug nicht, wenn es in irgendeiner Art beschädigt ist. unterbrochen ist. • Werkzeuge müssen regelmäßig darauf inspiziert werden, dass von ISO 11148 (wie in der k) Betreiben Sie das Gerät niemals mit deaktiviertem Sicherheitsmechanismus. Symbolbeschreibung beschrieben) vorgeschriebene Kennzeichnungen auf dem Werkzeug angebracht und noch lesbar sind. Der Arbeitgeber/Benutzer ist dafür verantwortlich, l) Benutzen Sie kein defektes oder anomal arbeitendes Druckluftwerkzeug. Stellen Sie die Arbeit gegebenenfalls Ersatzbeschriftungen über den Gerätehersteller zu beziehen. sofort ein und lassen Sie das Gerät von einem zugelassenen Kundendienst reparieren. • Druckluft kann schwerwiegende Verletzungen verursachen: m) Seien Sie vorsichtig bei der Handhabung von Verbindungselementen, insbesondere beim Laden und Entladen, da die Befestigungselemente scharfe Spitzen haben, die Verletzungen • Trennen Sie das Gerät stets von der Druckluftversorgung, wenn es nicht in Gebrauch ist.
- Seite 22 d) Wählen, warten und ersetzen Sie Verbrauchsmaterial/Zubehör regelmäßig wie in dieser Auspacken des Gerätes Anleitung beschrieben, um einen unnötigen Anstieg der Geräuschbelastung zu verhindern. e) Falls das Gerät über einen Schalldämpfer verfügt, stellen Sie sicher, dass dieser stets verwendet • Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit wird und sich in einwandfreiem Zustand befindet. allen seinen Eigenschaften und Funktionen vertraut. f) Ergreifen Sie Maßnahmen, um den Lärm im Arbeitsbereich so weit wie möglich zu reduzieren (z. • Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in einwandfreiem B. durch die Verwendung von Dämmmatten). Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden. Vibrationsgefährdungen Vor Inbetriebnahme Exposition gegenüber Vibrationen kann zu bleibenden Nervenschäden und Schädigung von Blutgefäßen an Händen und Armen führen. Nicht alle Vibrationsgefahren können durch die Bauart und das Gerätegehäuse von Werkzeugen beseitigt werden, und einige Restrisiken bleiben WARNUNG! Trennen Sie das Werkzeug immer von der Luftzufuhr, bevor Sie Einstellungen oder bestehen. Überprüfen Sie den in den Technischen Daten angegebenen Schwingungsemissionswert Wartungsarbeiten durchführen. (ermittelt mit ISO 28927-3). Stellen Sie sicher, dass das damit verbundene Risiko bewertet und Schnellkupplung anbringen gesteuert wird. Wenn das Risiko nicht so kontrolliert werden kann, dass es innerhalb akzeptabler Grenzen liegt, dann verwenden Sie das Werkzeug nicht. Hinweis: Der Lieferumfang dieses Werkzeugs umfasst zwei verschiedene Druckluft- Schnellkupplungen (8) (Abb. I): Führen Sie die folgenden Schritte durch, um das Risiko schwingungsbedingter Verletzungen zu EQ-4: Verwendung vor allem in Kontinentaleuropa verringern: EN-6: Verwendung vor allem in Großbritannien a) Tragen Sie bei der Arbeit unter kalten Bedingungen warme Kleidung und halten Sie Ihre Hände • Bitte wählen Sie die mit dem von Ihnen verwendeten Druckluftsystem kompatible trocken und warm.
- Seite 23 2. Entfernen Sie die Blockade mit einer Zange. Yeovil, Somerset BA22 8HZ, Großbritannien 3. Setzen Sie die Platte wieder auf und prüfen Sie vor dem Gebrauch des Gerätes, dass die Sicherheitssperre (6) ordnungsgemäß funktioniert. EU-Postanschrift: Wartung und Pflege Toolstream B.V., Hogeweg 39 WARNUNG! Trennen Sie das Gerät stets von der Druckluftversorgung, bevor Sie Wartungs- oder 5301 LJ Zaltbommel Reinigungsarbeiten vornehmen. Niederlande Hinweis: Im Lieferumfang sind zwei Innensechskantschlüssel (9) enthalten, mit denen dieser Entsorgung Druckluftnagler teilweise demontiert werden kann. Dies kann bei der Reinigung, dem Entfernen von Verklemmungen und beim Ersetzen von Teilen notwendig sein. Eine solche Demontage ist durch diese Bedienungsanleitung jedoch nicht abgedeckt. • Druckluftwerkzeuge dürfen wie auch Elektrowerkzeuge nicht über den Hausmüll entsorgt werden. WARNUNG! Verwenden Sie für dieses Produkt ausschließlich durch einen von Silverline zugelassenen Fachhandel bzw. Reparaturwerkstätten vertriebene Ersatzteile und keinesfalls • Druckluftwerkzeuge können Spuren von Maschinenöl und anderen Schmierstoffen enthalten Ersatzteile anderer Hersteller. und müssen dementsprechend der Wiederverwertung zugeführt werden. • Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Allgemeine Überprüfung Druckluftgeräten beraten. • Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz, da sie sich mit der Zeit durch Vibrationen lockern können. silverlinetools.com...
- Seite 24 Empfohlene Abhilfe Luftdruck falsch eingestellt Korrekten Luftdruck einstellen (siehe „Technische Daten“) Wiederholen Sie den „täglichen Wartungsvorgang“ mehrmals, um den Schmutz im Mechanismus Schmutz zu entfernen. Gerät läuft gar nicht oder nur Alle Verschraubungen und Schlauch auf Undichtigkeit prüfen und unregelmäßig Druckluftverlust Leckagen durch Nachziehen, Verwendung von PTFE-Band oder Ersetzen der Teile beseitigen Siebfilter verstopft Schnellkupplung (8) entfernen und Siebfilter reinigen Falls sich das Problem trotz der hier genannten Abhilfemöglichkeiten nicht beheben lässt, wenden Sie sich an Ihren Fachhandel oder einen von Silverline zugelassenen Kundendienst.
- Seite 25 Druckluft-Stauchkopfnagler, 50 mm Silverline-Tools-Garantie Dieser Silverline-Artikel wird mit einer 3-Jahres Registrierung Ihres Kaufs Garantie angeboten Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein: Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, • Ihre persönlichen Angaben um die 3-Jahres Garantie zu aktivieren. Der Garantiezeitraum beginnt mit dem Kaufdatum auf • Produktdetails und Kaufinformationen Ihrem Kaufbeleg. Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf. Garantiebedingungen Durch die Garantie abgedeckt ist: Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist. • Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen BITTE BEWAHREN SIE DEN KAUFBELEG AUF! wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung...
